Highlights
◉ High accuracy (±0.05%) with 4.5-digit resolution for professional testing
◉ Auto identification of R/L/C components for fast, efficient measurement
◉ 5 test frequencies (100Hz–100kHz) & 3 voltage levels (0.1V–0.6V) for flexible analysis

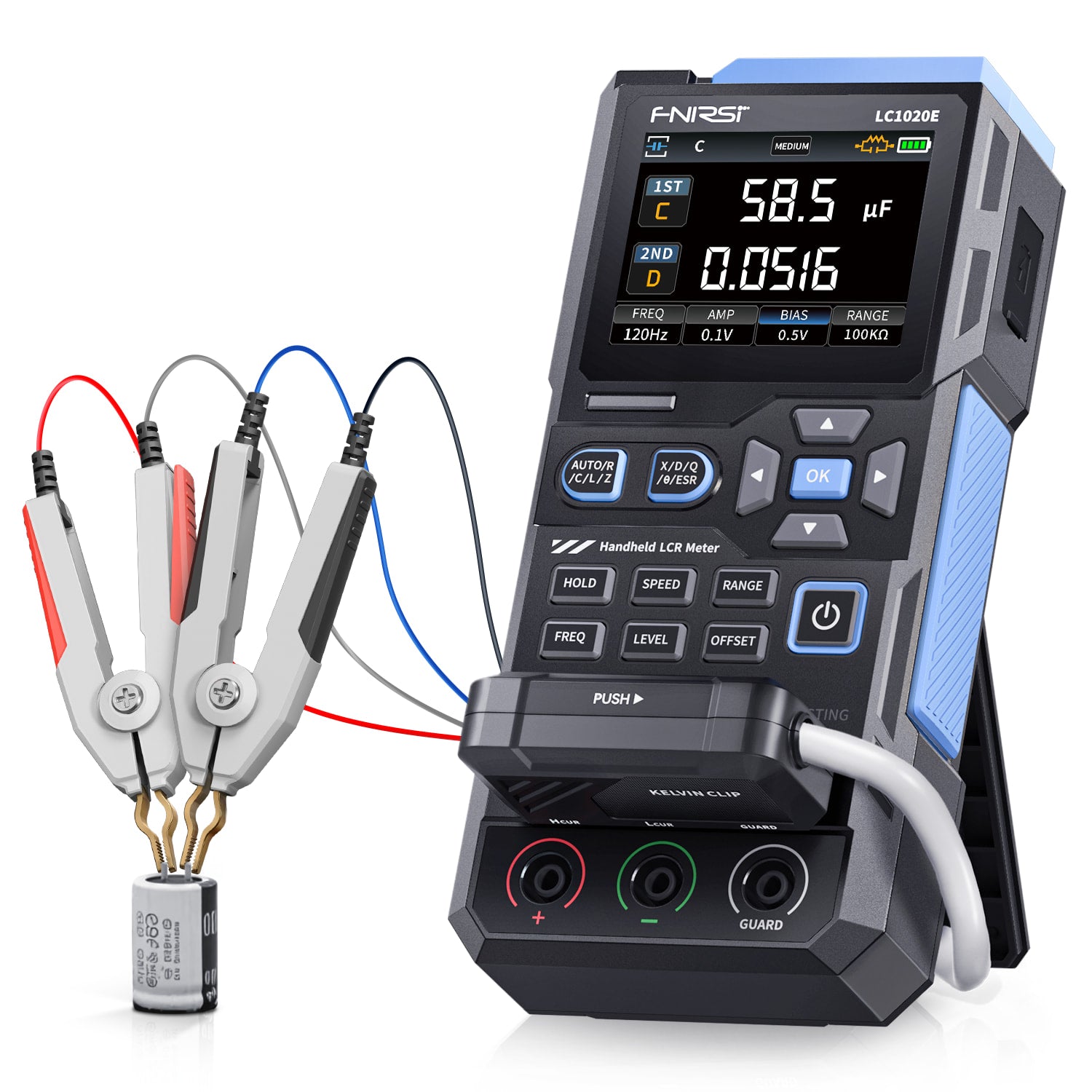

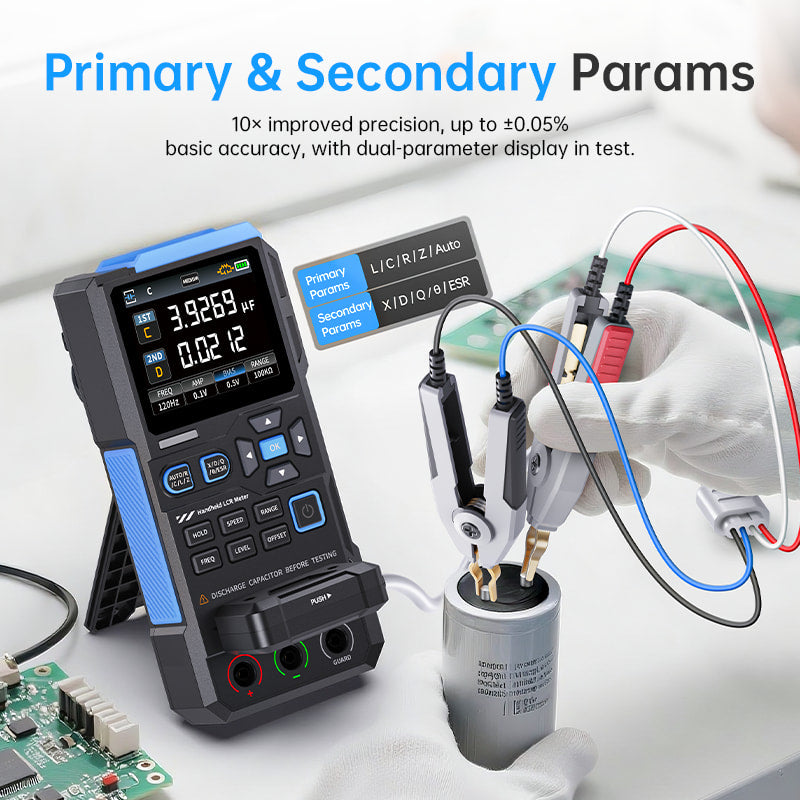

◉ Dual-parameter display: L/C/R/Z with X/D/Q/θ/ESR for full insight
◉ Sorting mode & built-in bias voltage for stable, efficient batch testing
◉ Dual test ports (3-terminal & 5-terminal) with 4-wire Kelvin support for precision
◉ Data hold & logging functions improve test workflow
◉ Compact, rechargeable design with 3000mAh battery – ideal for lab, production, or field use

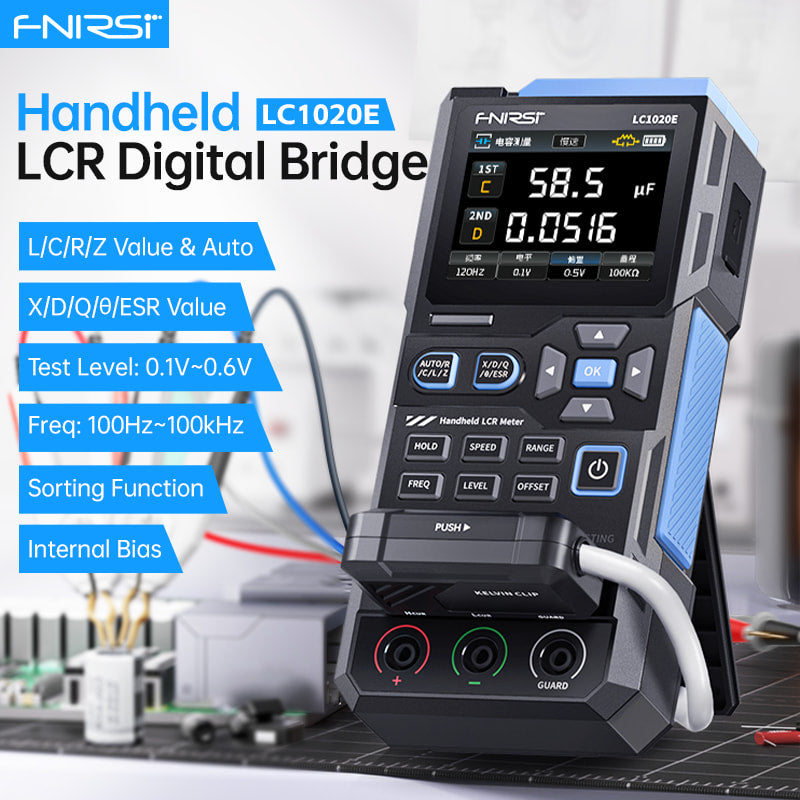

FNIRSI® LC1020E Hochpräzises tragbares LCR-Messgerät ist ein portables und intelligentes Werkzeug zum Testen elektronischer Bauteile, ideal für Ingenieure, Techniker und Hobbyisten. Es unterstützt L/Q-, C/D- und R/D-Messungen mit Serien-/Parallelmodellen und verfügt über ein 2,8-Zoll-TFT-Farbdisplay.
Mit voreingestellten Schwellenwerten und audio-visuellen Warnungen ermöglicht es schnelle Pass/Fail-Entscheidungen, verbessert die Chargenprüfung und Qualitätskontrolle. Unterstützt Testfrequenzen bis zu 100 kHz und bewältigt Hochfrequenzanalysen von Induktivitäten, Kondensatoren und Widerständen. Das kompakte, batteriebetriebene Design erlaubt präzise, kabellose Messungen jederzeit und überall.
Mit voreingestellten Schwellenwerten und audio-visuellen Warnungen ermöglicht es schnelle Pass/Fail-Entscheidungen, verbessert die Chargenprüfung und Qualitätskontrolle. Unterstützt Testfrequenzen bis zu 100 kHz und bewältigt Hochfrequenzanalysen von Induktivitäten, Kondensatoren und Widerständen. Das kompakte, batteriebetriebene Design erlaubt präzise, kabellose Messungen jederzeit und überall.
Eigenschaften:
-

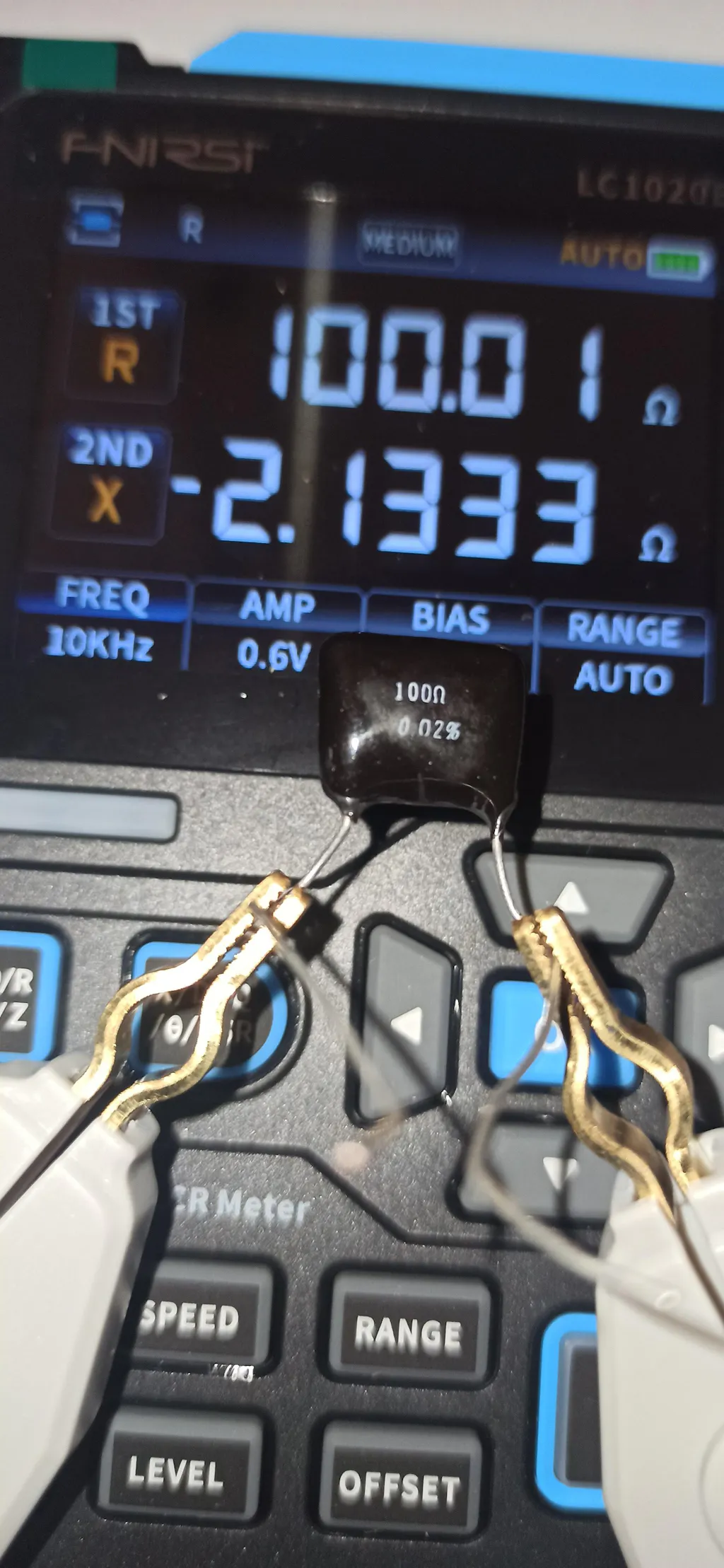

Hochpräzise Messung mit 4,5-stelliger Auflösung
Erreicht bis zu ±0,05 % Grundgenauigkeit und bietet 10× verbesserte Präzision für professionelle Messungen. -
Breite Parameterunterstützung
Misst L/C/R/Z-Werte mit automatischem Moduswechsel und zeigt X/D/Q/θ/ESR als Sekundärparameter für eine umfassende Bauteilanalyse an. -
Intelligente automatische Bauteilerkennung
Erkennt automatisch R/L/C-Bauteile und wechselt sofort den Modus — gewährleistet schnelles und effizientes Testen mit minimalem manuellen Aufwand. -

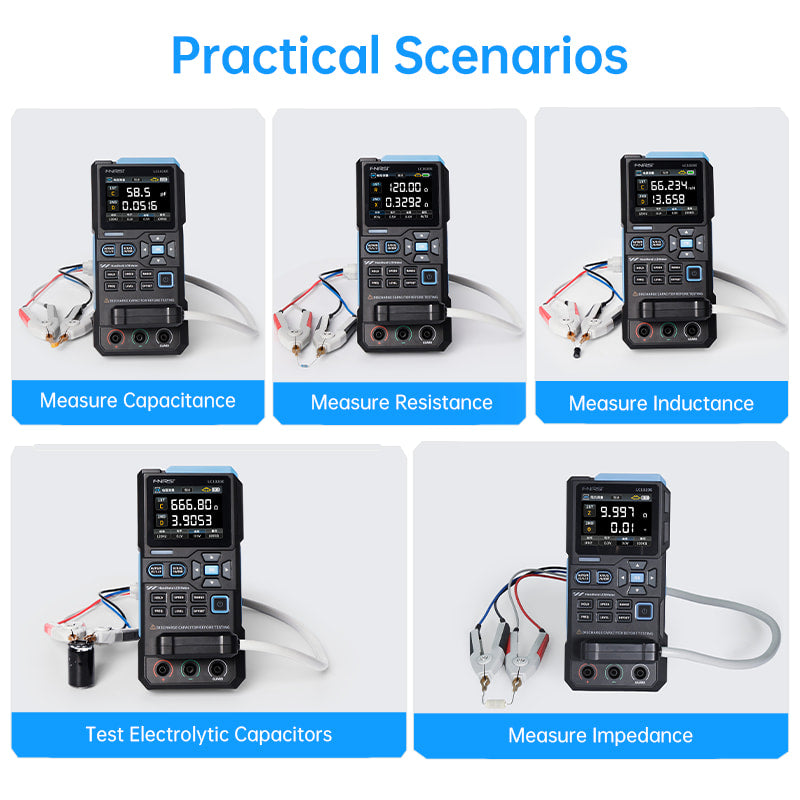

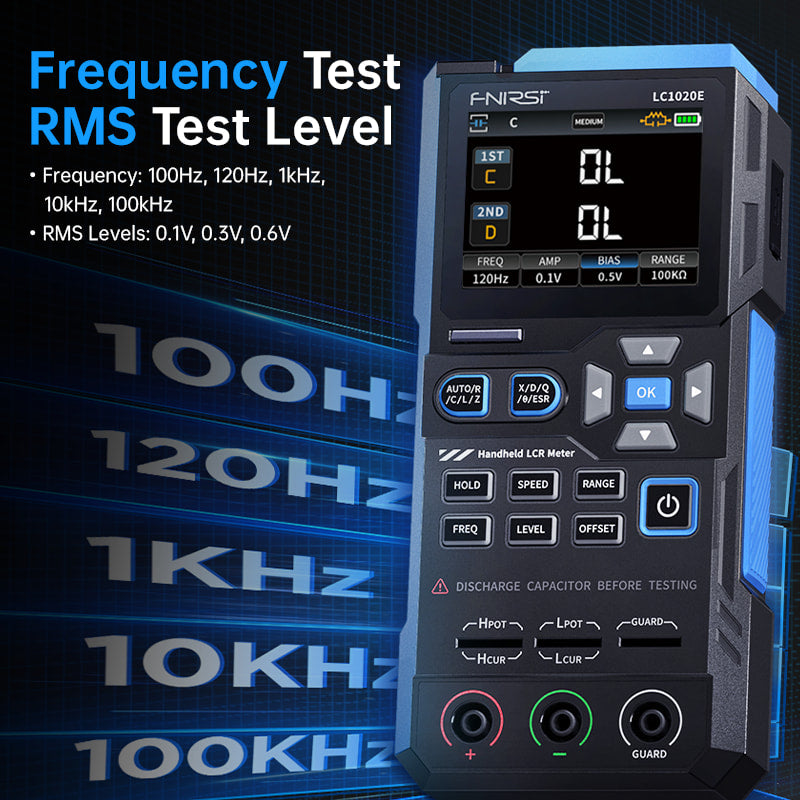

Multi-Frequenz- & Testspannungswahl
Unterstützt 5 Testfrequenzen: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
Bietet 3 RMS-Testpegel: 0,1V, 0,3V, 0,6V — und ermöglicht präzise Steuerung in verschiedenen Testszenarien. -

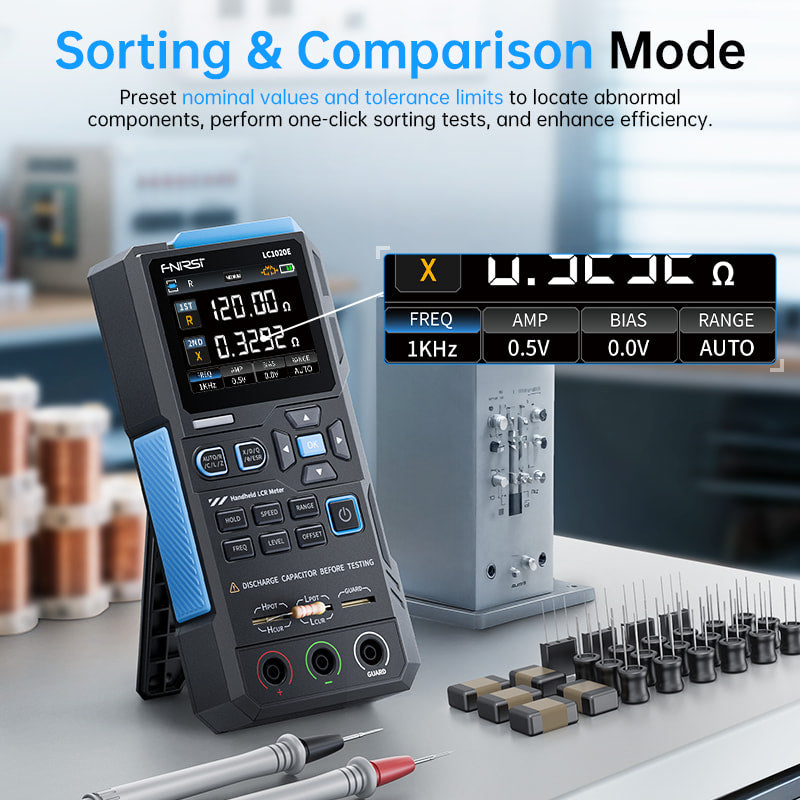

Sortier- & Vergleichsfunktion
Legen Sie Nennwerte und Toleranzen (0,1%–99,9%) für automatische Bestehen/Nichtbestehen-Beurteilung fest, mit audio-visuellen Hinweisen für schnelles Serientesten und Qualitätskontrolle. -

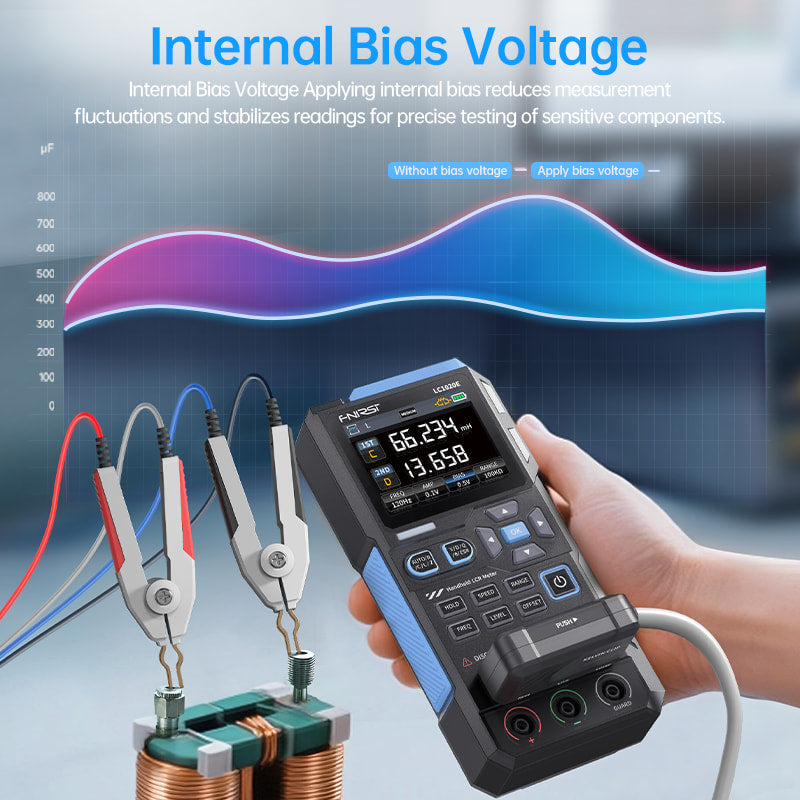

Interne Vorspannung
Eingebaute Vorspannung stabilisiert die Messwerte und verbessert die Messgenauigkeit bei empfindlichen Bauteilen. -
Duale Testanschlüsse: 3-polig & 5-polig (4-Draht Kelvin)
Gewährleistet sowohl Benutzerfreundlichkeit als auch maximale Genauigkeit durch Minimierung des Leitungswiderstandsfehlers. -
Dual-Parameter-Anzeige auf 2,8" TFT-Bildschirm
Zeigt klar sowohl Haupt- als auch Nebenparameter in Echtzeit an — jederzeit und überall leicht ablesbar. -
Offen- & Kurzschlusskalibrierung
Kalibrieren Sie Prüfaufbauten und eliminieren Sie Systemfehler für genaue und reproduzierbare Ergebnisse. -
Datenhalte- & Protokollierungsmodus
Kurzer Druck zum Halten der Messung, langer Druck zum Aktivieren des Protokollierungsmodus — mit kategorisierten Statistiken zu Bestehen/Nichtbestehen für verbesserte Testeffizienz. -
Kompaktes & wiederaufladbares Design
Leichtes, tragbares Gehäuse, betrieben von einer 3,7V 3000mAh Lithiumbatterie, perfekt für Labor, Produktionslinie und Feldeinsatz.
Spezifikationen:
Allgemeine Parameter:
Modell
LC1020E
Testfrequenz
100Hz, 120Hz, 1KHz, 10KHz, 100KHz
Grundgenauigkeit
0.3%
Anzeige
2,8-Zoll TFT LCD-Anzeige
Anzeigestellen
Hauptparameter: 4,5 Stellen
Sekundärer Parameter: 4,5 Stellen
Sekundärer Parameter: 4,5 Stellen
Messparameter
Hauptparameter: AUTO/R/C/L/Z
Sekundäre Parameter: X/D/Q/θ/ESR
Sekundäre Parameter: X/D/Q/θ/ESR
Messbereich
L: 0-100H
C: 0-100mF
R: 0-10M
C: 0-100mF
R: 0-10M
Interne Vorspannung
0.0V, 0.5V
Testpegel
0,1V, 0,3V, 0,6V
Kalibrierungsfunktionen
Leerlaufkalibrierung, Kurzschlusskalibrierung
Vergleichsfunktion
Wird verwendet, um den relativen Fehler zwischen dem Bauteilmesswert und dem Nennwert zu berechnen, angezeigt als Prozentsatz, und liefert Filterergebnisse. Nennwerte und Toleranz können eingestellt werden, mit einem einstellbaren Toleranzbereich von 0,1% bis 99,9%
Funktionsaufzeichnung
Überprüft, ob die gemessenen Bauteildaten den eingestellten Nennwert und die Toleranz erfüllen, und zeichnet die Anzahl der erfolgreichen und fehlgeschlagenen Messungen auf
Testanschluss-Konfiguration
Drei-Anschluss, Fünf-Anschluss
Ausgangsimpedanz
100Ω
Kommunikationsschnittstelle
USB-TypeC (Virtueller serieller Anschluss)
Sonstiges
Spracheinstellungen, Bildschirmhelligkeit, Toneinstellungen, automatische Abschaltung, Kalibrierungseinstellungen, Systeminformationen
Messgenauigkeit:
⚠ Vorsichtsmaßnahmen:
- Die Umgebungstemperatur sollte bei 20℃ ± 2℃ gehalten werden, und die Luftfeuchtigkeit sollte ≤ 80% R.H. betragen.
- Das Instrument sollte vor dem Testen mindestens 30 Minuten vorgeheizt werden.
- Der Test sollte an den Teststeckplätzen des Instruments an der Frontplatte durchgeführt werden.
- Es wird empfohlen, vor dem Test eine Leerlauf- und Kurzschlusskalibrierung durchzuführen.
Kapazität (C)
Bereich: 1mF-100mF
Genauigkeit:
100Hz: 5% ± 5 Stellen
1KHz: 3% ± 5 Stellen
10KHz: /
100KHz: /
100Hz: 5% ± 5 Stellen
1KHz: 3% ± 5 Stellen
10KHz: /
100KHz: /
Bereich: 1uF-1mF
Genauigkeit:
100Hz: 1% ± 4 Stellen
1KHz: 0,5% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 3% ± 4 Stellen
100Hz: 1% ± 4 Stellen
1KHz: 0,5% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 3% ± 4 Stellen
Bereich: 1nF-1uF
Genauigkeit: 100Hz: /
1KHz: 0,3% ± 2 Stellen
10KHz: 0,4% ± 2 Stellen
100KHz: 1% ± 4 Stellen
1KHz: 0,3% ± 2 Stellen
10KHz: 0,4% ± 2 Stellen
100KHz: 1% ± 4 Stellen
Bereich: 1pF-1nF
Genauigkeit:
100Hz: /
1KHz: 2% ± 2 Stellen
10KHz: 1,5% ± 2 Stellen
100KHz: 2% ± 4 Stellen
100Hz: /
1KHz: 2% ± 2 Stellen
10KHz: 1,5% ± 2 Stellen
100KHz: 2% ± 4 Stellen
Induktivität (L)
Bereich: 1H-100H
Genauigkeit:
100Hz: 2% ± 5 Stellen
1KHz: 2% ± 5 Stellen
10KHz: /
100KHz: /
100Hz: 2% ± 5 Stellen
1KHz: 2% ± 5 Stellen
10KHz: /
100KHz: /
Bereich: 1mH-1H
Genauigkeit:
100Hz: 0,4% ± 5 Stellen
1KHz: 0,3% ± 2 Stellen
10KHz: 0,4% ± 3 Stellen
100KHz: 2,5% ± 5 Stellen
100Hz: 0,4% ± 5 Stellen
1KHz: 0,3% ± 2 Stellen
10KHz: 0,4% ± 3 Stellen
100KHz: 2,5% ± 5 Stellen
Bereich: 10uH-1mH
Genauigkeit:
100Hz: 3% ± 5 Stellen
1KHz: 0,5% ± 4 Stellen
10KHz: 0,5% ± 3 Stellen
100KHz: 1,5% ± 5 Stellen
100Hz: 3% ± 5 Stellen
1KHz: 0,5% ± 4 Stellen
10KHz: 0,5% ± 3 Stellen
100KHz: 1,5% ± 5 Stellen
Bereich: 1uH-10uH
Genauigkeit:
100Hz: /
1KHz: 2% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 4% ± 5 Stellen
100Hz: /
1KHz: 2% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 4% ± 5 Stellen
Widerstand (R)
Bereich: 1MΩ-10MΩ
Genauigkeit:
100Hz: 5% ± 4 Stellen
1KHz: 3% ± 3 Stellen
10KHz: /
100KHz: /
100Hz: 5% ± 4 Stellen
1KHz: 3% ± 3 Stellen
10KHz: /
100KHz: /
Bereich: 1KΩ-1MΩ
Genauigkeit:
100Hz: 0,4% ± 4 Stellen
1KHz: 0,2% ± 2 Stellen
10KHz: 0,3% ± 3 Stellen
100KHz: 0,6% ± 5 Stellen
100Hz: 0,4% ± 4 Stellen
1KHz: 0,2% ± 2 Stellen
10KHz: 0,3% ± 3 Stellen
100KHz: 0,6% ± 5 Stellen
Bereich: 1Ω-1KΩ
Genauigkeit:
100Hz: 1,5% ± 4 Stellen
1KHz: 0,3% ± 2 Stellen
10KHz: 0,3% ± 3 Stellen
100KHz: 0,6% ± 5 Stellen
100Hz: 1,5% ± 4 Stellen
1KHz: 0,3% ± 2 Stellen
10KHz: 0,3% ± 3 Stellen
100KHz: 0,6% ± 5 Stellen
Bereich: 10mΩ-1Ω
Genauigkeit:
100Hz: 4% ± 4 Stellen
1KHz: 2% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 5% ± 5 Stellen
100Hz: 4% ± 4 Stellen
1KHz: 2% ± 5 Stellen
10KHz: 2% ± 5 Stellen
100KHz: 5% ± 5 Stellen

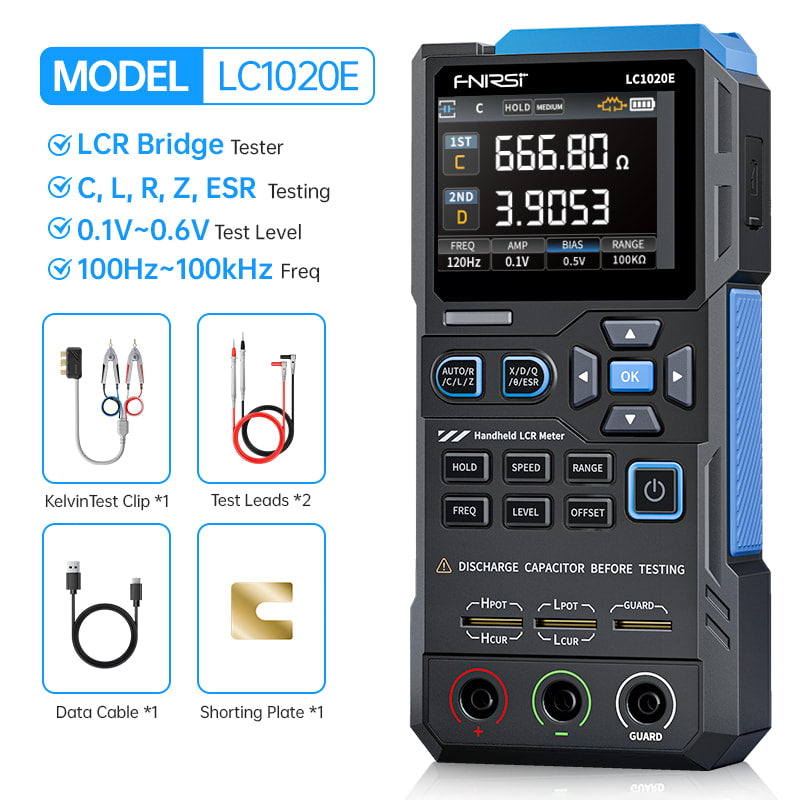

Packungsinhalt:
◉ LC1020E LCR-Messgerät *1
◉ Datenkabel *1
◉ Kurzschlussplatte *1
◉ Kelvin-Testklemme *1
◉ Prüfleitungen (Schwarz *1 + Rot *1)
◉ Benutzerhandbuch *1
◉ Datenkabel *1
◉ Kurzschlussplatte *1
◉ Kelvin-Testklemme *1
◉ Prüfleitungen (Schwarz *1 + Rot *1)
◉ Benutzerhandbuch *1
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
Urheberrechte
Die Produktspezifikationen können ohne vorherige Ankündigung geändert werden, alle endgültigen Auslegungsrechte sind vorbehalten von FNIRSI Technology Co., Ltd. Alle Marken, Produktbilder, technische Parameter sind Eigentum von FNIRSI Technology Co., Ltd. Alle Rechte vorbehalten.
Garantie
30-Tage Rückgabe- und Rückerstattungsgarantie (Siehe unsere Rückgaberecht), 2 Jahre Garantie (nur verfügbar für Bestellungen, die direkt bei fnirsi.com gekauft wurden), lebenslange technische Unterstützung durch FNIRSI.
Bitte zögern Sie nicht, uns bei Fragen zu kontaktieren:
E-Mail: service@fnirsi.com / info@fnirsi.com
Wir bemühen uns, Ihnen innerhalb von 24 Stunden zu antworten.
FNIRSI hat 2016 mit der Forschung und Entwicklung von hochwertigen optischen Produkten begonnen, darunter Golfentfernungsmesser, Laser-Messgeräte und Ferngläser.
Fokus auf die Entwicklung, Forschung und Herstellung seit über 8 Jahren.
Wir sind bestrebt, hochwertige Produkte und außergewöhnlichen Kundenservice zu liefern und streben danach, Ihr zuverlässigster und intelligentester Assistent zu sein.
Bei Fnirsi verpflichten wir uns, unseren Kunden den besten Wert für ihre Einkäufe zu bieten. Um sicherzustellen, dass Sie immer den besten Preis erhalten, bieten wir eine 30-tägige Preisgarantie auf alle Produkte, die direkt von fnirsi.com. Diese Richtlinie soll Ihnen Vertrauen und Sicherheit beim Einkaufen bei uns geben.
Was ist die 30-Tage-Preisgarantie?
Unsere 30-tägige Preisgarantie bedeutet, dass wenn Sie ein Produkt von fnirsi.com und der Preis dieses Produkts innerhalb von 30 Tagen nach Ihrem Kaufdatum sinkt, sind Sie berechtigt, die Preisdifferenz zurückzufordern.
Wie gilt die Preisgarantie?
- Berechtigung: Die Preisgarantie gilt nur für Käufe, die auf fnirsi.com getätigt werden. Produkte, die von anderen Einzelhändlern oder Drittanbietern gekauft werden, sind nicht berechtigt.
- Zeitspanne: Der Preisrückgang muss innerhalb von 30 Tagen nach Ihrem ursprünglichen Kaufdatum erfolgen.
- Produktvergleich: Die Preisgarantie gilt für dasselbe Produkt (identisches Modell, Spezifikationen und Zustand).
So beantragen Sie eine Rückerstattung der Preisdifferenz
Wenn Sie feststellen, dass der Preis eines Produkts, das Sie bei fnirsi.com gekauft haben, innerhalb von 30 Tagen gesunken ist, befolgen Sie diese Schritte, um eine Rückerstattung der Preisdifferenz zu beantragen:
- Dokumentation: Bereiten Sie Ihre Bestellnummer und den Nachweis des Preisrückgangs vor (wie einen Screenshot und einen Link zur Produktseite, die den reduzierten Preis zeigt).
- Kontaktieren Sie uns: Wenden Sie sich an unser Kundenserviceteam unter info@fnirsi.com. Fügen Sie Ihre Bestellnummer, einen Nachweis über den Preisnachlass und eine kurze Erklärung Ihres Anliegens bei.
- Überprüfung: Unser Team wird den Preisrückgang und Ihre Kaufdetails überprüfen.
- Rückerstattungsprozess: Nach der Überprüfung werden wir die Rückerstattung des Preisunterschieds auf Ihre ursprüngliche Zahlungsmethode veranlassen. Es dauert in der Regel 1-3 Werktage, bis Sie die Rückerstattung erhalten.
Bei Fnirsi bemühen wir uns, unseren Kunden hochwertige Produkte und einen außergewöhnlichen Kundenservice zu bieten. Unsere 30-tägige Preisgarantie ist nur eine der Möglichkeiten, wie wir sicherstellen, dass Sie den besten Wert für Ihre Investition erhalten. Kaufen Sie mit Fnirsi selbstbewusst ein, in dem Wissen, dass Sie immer das beste verfügbare Angebot erhalten.
Vielen Dank, dass Sie Fnirsi gewählt haben. Wenn Sie Fragen haben oder weitere Unterstützung benötigen, zögern Sie bitte nicht, unser Kundenserviceteam unter info@fnirsi.com zu kontaktieren.
