Highlights

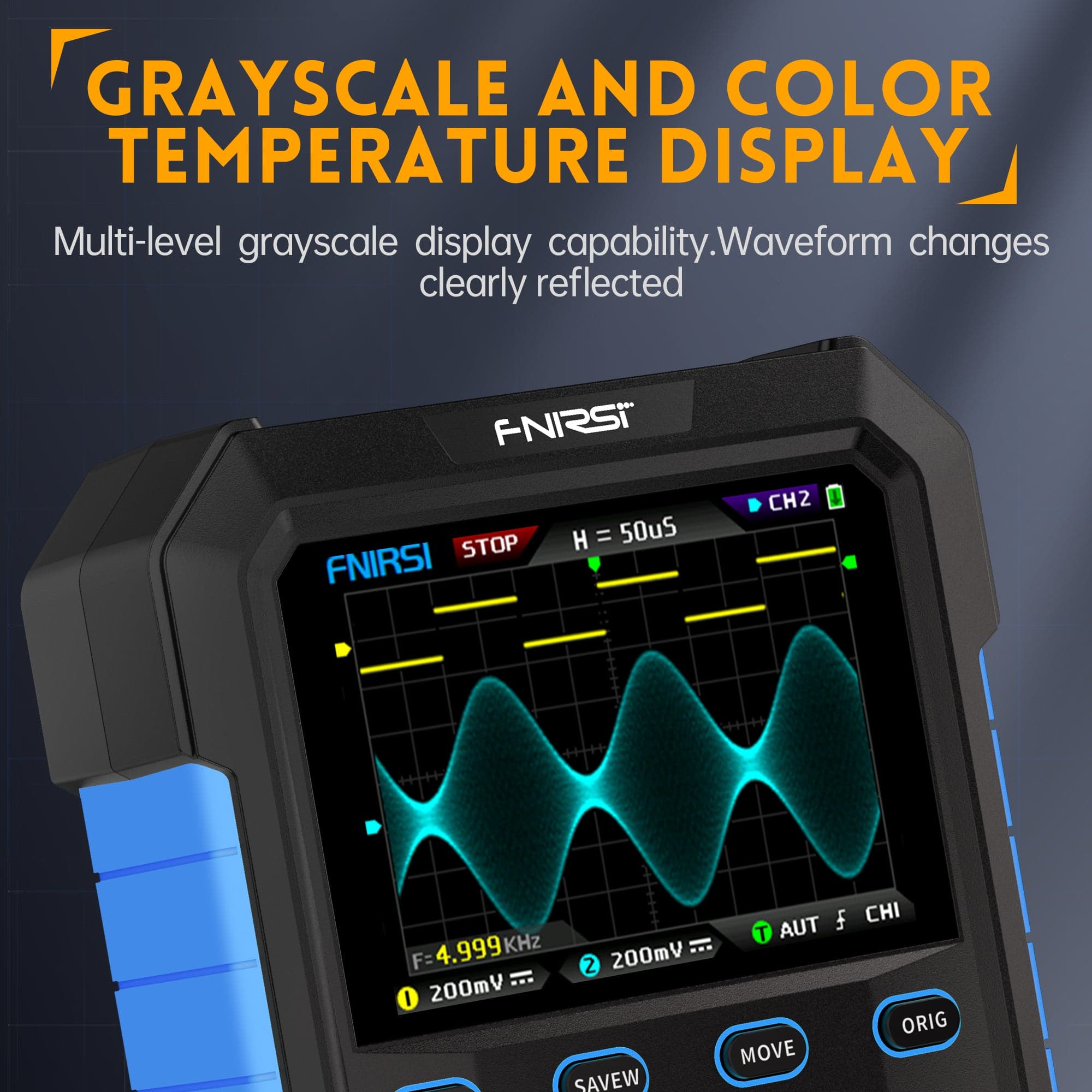

✦ Digitales Phosphor-Oszilloskop: Das DPOX180H minimiert Rauschen und Wellenformverzerrungen mit fortschrittlicher digitaler Phosphor-Technologie. Die Farbtemperaturanzeige verbessert die Signal klarheit, zeigt Signalverteilung sowie Anstiegs-/Abfallzeiten. Der X-Y-Modus ermöglicht einen einfachen Vergleich von Amplitude, Frequenz und Phase zwischen zwei Signalen.
✦ Professionell Entworfen: Verfügt über ein 2-Kanal-Handoszilloskop und DDS-Signalgenerator mit 180MHz Bandbreite und 500MSa/s Abtastrate. Es beinhaltet ein innovatives digitales Triggersystem, Cursor-Messung, 5mV Empfindlichkeit, 50.000 wfm/s Aktualisierungsrate, ein 2,8-Zoll IPS-Display, integrierten 4,2V/3000mAh Akku, automatische Abschaltung und Hochspannungsschutz.
✦ Einzigartige und Innovative Funktionen: Bietet eine einstellbare automatische Bandbreitenbegrenzung, die sich an den Zeitbasisbereich anpasst und Rauschen für eine klarere Signalanalyse herausfiltert. Die adaptive Hochfrequenzunterdrückung unterdrückt Hochfrequenzkomponenten und gewährleistet stabiles Triggern selbst bei starken Rauschsignalen.
✦ Funktions-Signalgenerator: Er verfügt über einen 20M DDS-Signalgenerator mit 14 Wellenformen, 1VPP Amplitude, 20MHz Sinuswellenfrequenz und 10MHz für andere Wellenformen. Die Chopping-Technologie bietet eine genauere, realistischere Signalausgabe als herkömmliche Generatoren.
✦ Einfaches Messen: Ausgestattet mit effizientem Ein-Knopf-AUTO, adaptivem 25%, 50%, 75% Trigger, kann die gemessene Wellenform ohne umständliche Einstellung angezeigt werden. FFT-Spektrumsanzeige.
✦ Speicherfunktion: Mit einem Klick Screenshot oder Wellenform speichern, mit eigenem Datenspeicher können gespeicherte Screenshot-Dateien und Wellenformdaten angezeigt werden. Daten können über USB-Verbindung auf einen Computer exportiert werden.

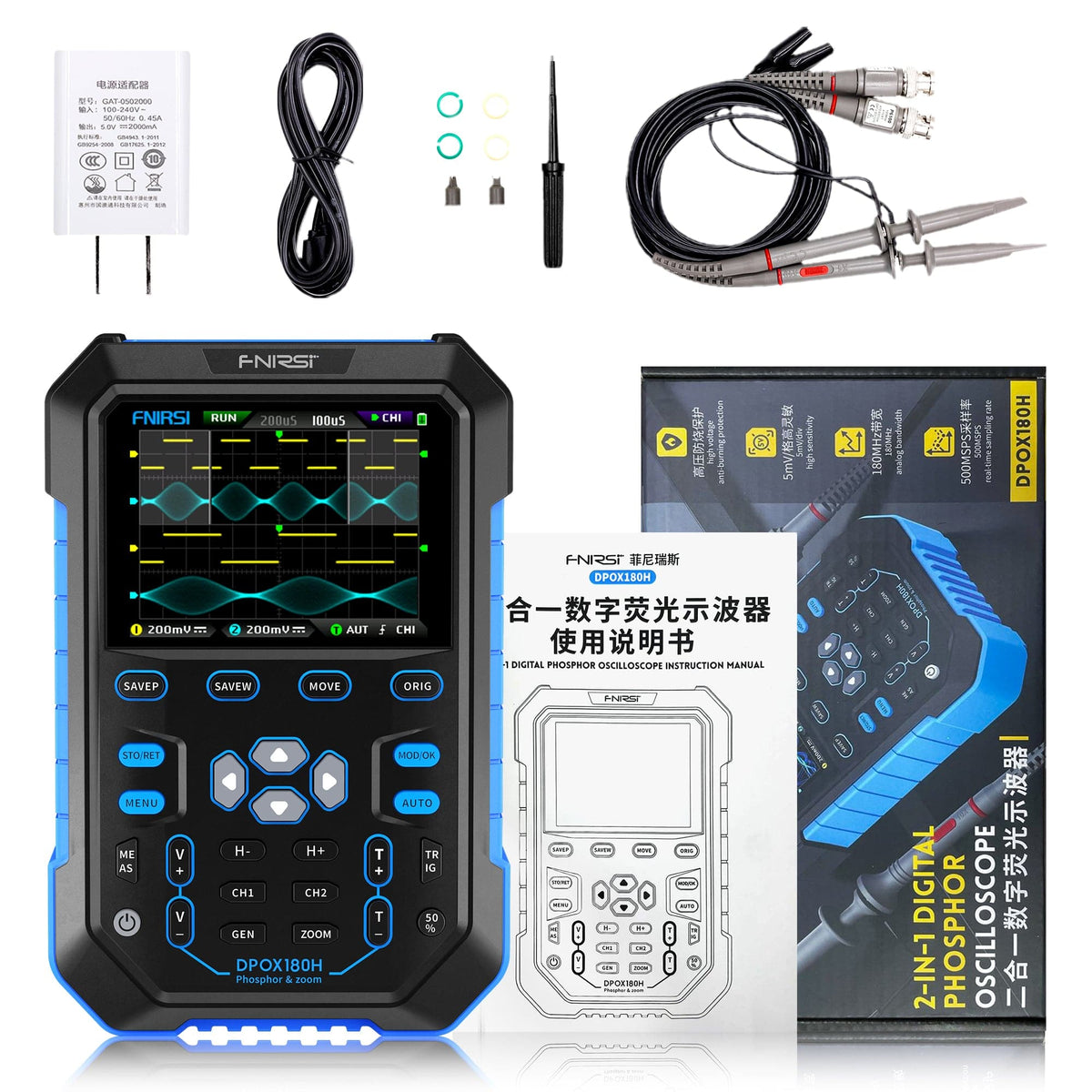

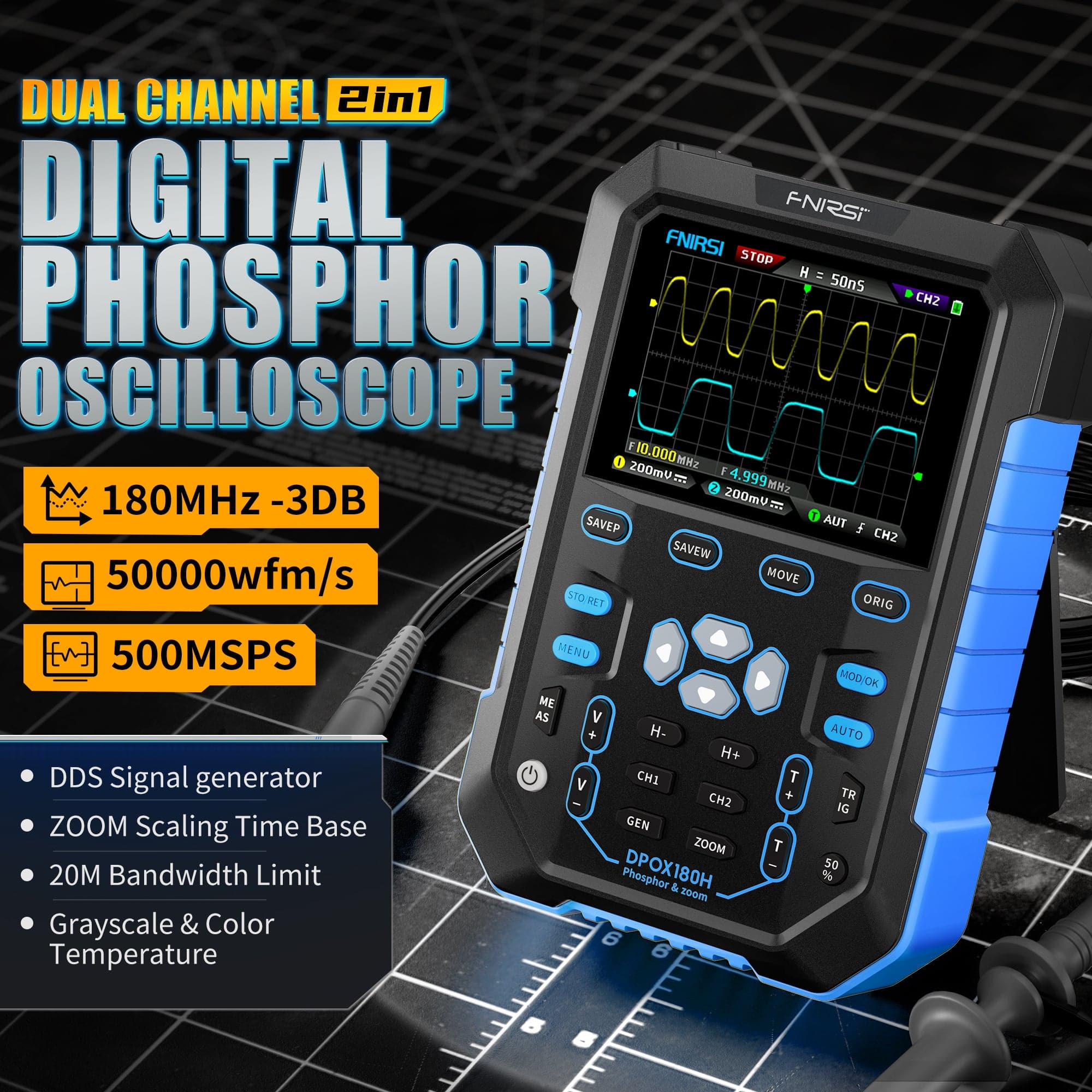

Das DPOX180H ist ein kostengünstiges, tragbares Dual-Kanal Digital Phosphor Oszilloskop von FNIRSI, das Oszilloskop und Signalgenerator kombiniert. Es verfügt über eine Echtzeitabtastrate von 500MSPS, 180MHz Bandbreite und ein 2,8-Zoll hochkontrastives IPS-LCD. Mit einer Bildwiederholrate von bis zu 50.000 Wellenformen pro Sekunde erfasst es selbst seltene Signalabweichungen. Die ZOOM-Zeitbasis unterstützt die digitale Protokollanalyse, und mit 5mV Empfindlichkeit kann es kleine Signale genau messen. Zu den Hauptmerkmalen gehören Rauschfilterung, ein hochpräziser digitaler Trigger mit drei Modi und ein DDS-Signalgenerator mit bis zu 20MHz. Weitere Funktionen sind Ein-Tasten-Autoanpassung, Wellenformspeicherung für bis zu 250 Sets, Hochspannungsschutz bis 400V, USB-Export und Schnellladung (5V/2A).
Funktionen
- 2-Kanal Digital Phosphor Oszilloskop
- 2 in 1 Handheld Oszilloskop + DDS Signalgenerator
- 180Mhz Bandbreite 500MSa/s Abtastrate
- Speichertiefe 120Kpts
- Maximale Messspannung ±400V
- 200mv/div-10v/div vertikale Empfindlichkeit
- Unterstützt Speicherung und Export von Wellenformbildern.
- Trigger-Funktion: auto/normal/single
- Mühelose Bedienung: Ein-Tasten-Auto
- Nahtlose Bedienung: Verbesserte Datenspeicherung
Spezifikationen
Marke
FNIRSI
Modell
DPOX180H
Anzahl der Kanäle
2
Analoge Bandbreite
180MHz
Maximale Wellenform-Erfassungsrate
50000wfm/s
Echtzeit-Abtastrate
500MSa/s
Maximale Abtastrate
500MSPS
Eingangskopplung
DC/AC
Anstiegszeit
2.5nS
Speichertiefe
120Kpts
Wasserbeständigkeitsstufe
IPX6
Eingangswiderstand
1MΩ-18PF
Vertikale Empfindlichkeit
5mV ~ 10V(1X)
Zeitbasisbereich
5nS ~ 50S
DC-Genauigkeit
±2%
Zeitgenauigkeit
±0,01%
Messbereich
40mV ~ 80V(1X)
Digitale Phosphor-Technologie
Unterstützung
Farbtemperaturanzeige
Unterstützung

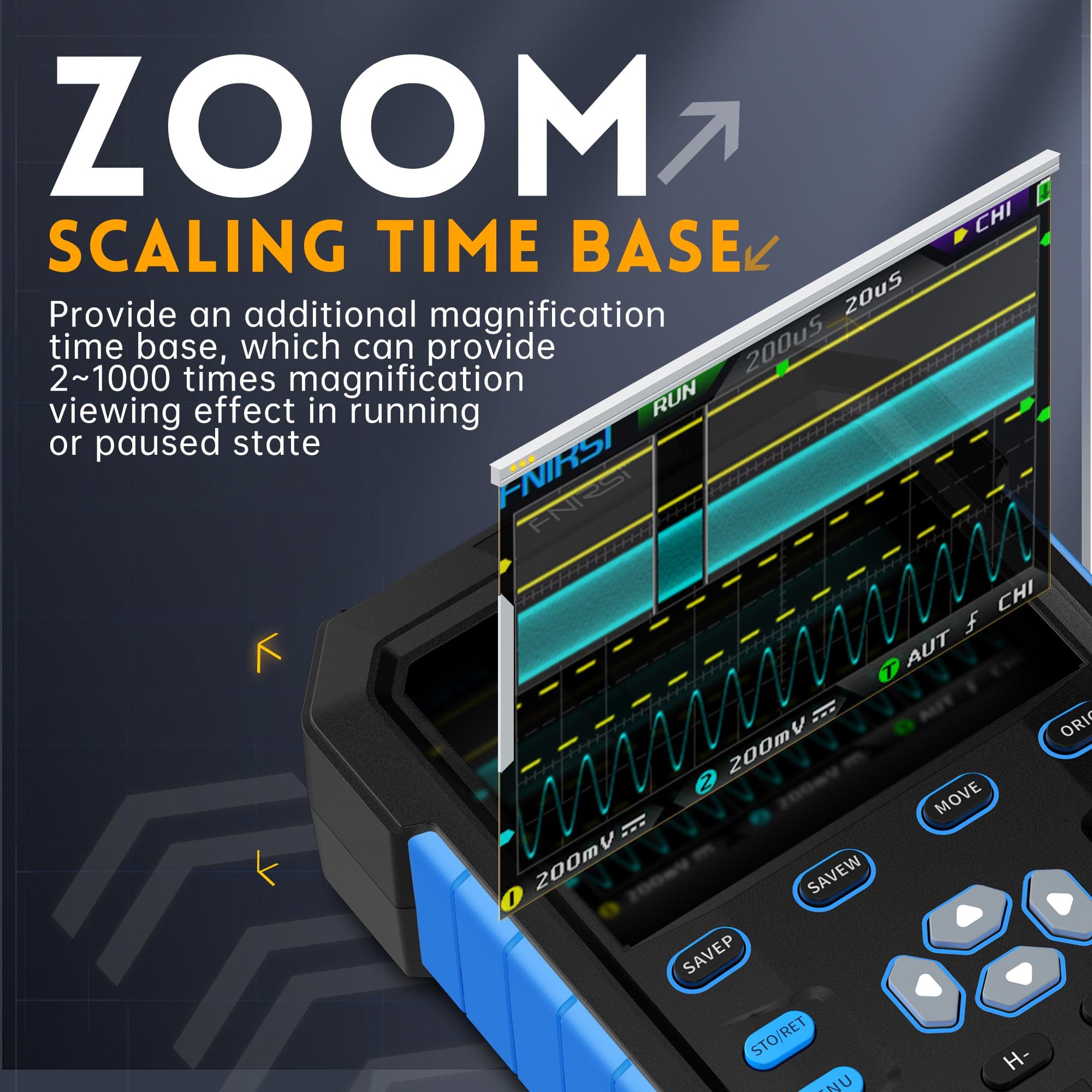

Zoom-Skalierung Zeitbasis
Unterstützung
20M Hardware-Bandbreitenbegrenzung
Unterstützung
Einstellbare automatische Bandbreitenbegrenzung
Unterstützung
X-Y-Modus
Unterstützung
FFT
Unterstützung
Cursor-Messung
Frequenz / Periode / Amplitude
Trigger-Erkennung
Digitaler Trigger
Trigger-Modus
Auto / Einzel / Normal
Trigger-Flanke
Steigend / Fallend
Roll-Modus
Unterstützung
Screenshot-Speicherung
90
Wellenform-Speicherung
250 Gruppen
Signal erfassen
500
Parameter-Messung
12 Arten
Signalgeber
14 Standard-Funktion-Signale
Automatische Anpassung
Unterstützung
Wellenform-Manager
Unterstützung
Wellenform-Ausgabe
Unterstützung
Hochspannungsschutz vor Durchbrennen
Unterstützung
Bildschirmgröße
2,8 Zoll
Bildschirmauflösung
320x240 Pixel
Display-Technologie
IPS Vollansicht
Erweiterungsschnittstelle
USB-Übertragungsschnittstelle
Automatische Abschaltung
5 Minuten ~ 2 Stunden
Firmware-Upgrade
Unterstützung
Ladeanforderungen
5V 2A
Batteriekapazität
3000mAh
Standby-Zeit
3,5 Stunden bei voller Ladung
Abmessungen
135x90x40mm
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
