Highlights
✦ 2-Kanal Oszilloskop Multimeter: Verbessert gegenüber 2C23T. Das 2C53P Oszilloskop hat eine Abtastrate von 250 MS/s, 50 MHz Bandbreite. Multimeter 19999 Zähler, 5 Messwerte, Maximal- und Minimalanzeige. 4,3-Zoll IPS Touchscreen, 480*272 hohe Auflösung.
✦ DDS Signalgenerator: Gibt 12 Wellenformen mit einer maximalen Frequenz von 10 MHz aus. Die FPGA+MCU+ADC Architektur gewährleistet starke Wellenform-Erfassung und unterstützt das Speichern, Anzeigen und Exportieren von Wellenformen zur Analyse.
✦ Effizienzsteigerung: Verfügt über eine Ein-Tasten-AUTO-Funktion für schnelle Messungen und vereinfachte Bedienung, mit automatischen/normalen/einzelnen Trigger-Modi. Geeignet für periodische analoge und nicht-periodische digitale Signale.
✦ Umfassende Analyse: Der X-Y-Modus vergleicht Phase, Amplitude und Frequenz von zwei Signalen, während die FFT-Spektrumanalyse den Harmonischen Gehalt schätzt und komplexe Signale verwaltet.
✦ Lange Batterielaufzeit: Integrierter 4000mAh Akku bietet bis zu 4 Stunden Nutzung, mit Typ-C-Ladung für unterbrechungsfreies Arbeiten.

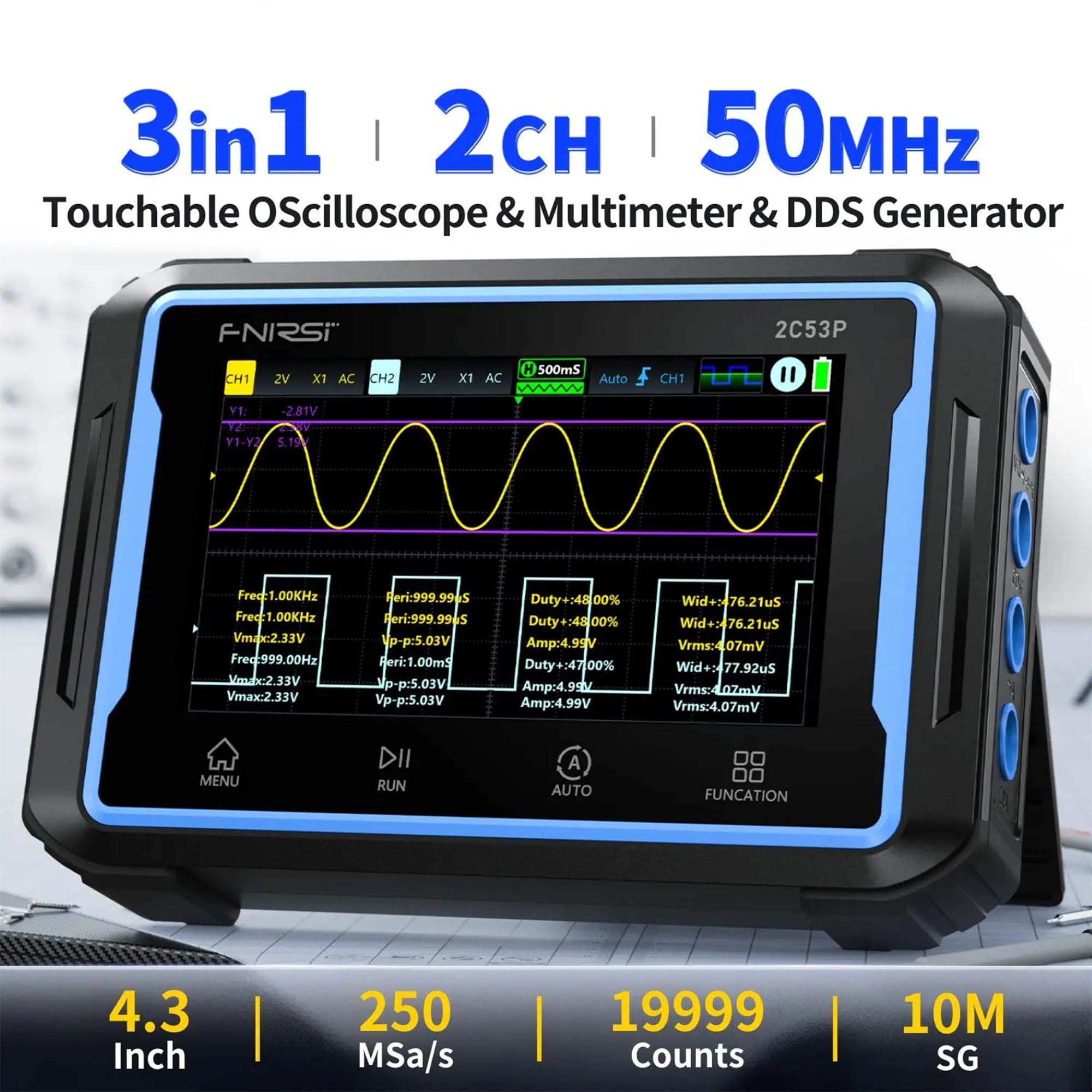

FNIRSI 2C53P ist ein dualkanaliges digitales Oszilloskop mit umfassenden Funktionen und hoher Praktikabilität. Dieses Gerät verfügt über 3 Hauptfunktionen:
1. Das Oszilloskop verwendet eine FPGA+MCU+ADC-Hardwarearchitektur, hat eine Abtastrate von 250MS/s, eine analoge Bandbreite von 50MHz und unterstützt eine Spitzen-Spannungsmessung von ±400V; Es unterstützt Wellenform-Screenshots, Speichern und Anzeigen;
2. Eingebautes 4,5-stelliges 19999-Punkte True-RMS-Multimeter, unterstützt AC- und DC-Spannungs- und Strommessungen;
3. Der eingebaute Funktionssignalgenerator kann 12 Arten von Funktionssignalen ausgeben, mit einer maximalen Ausgangsfrequenz von 10MHz, wobei Ausgangsfrequenz, Amplitude und Tastverhältnis einstellbar sind.

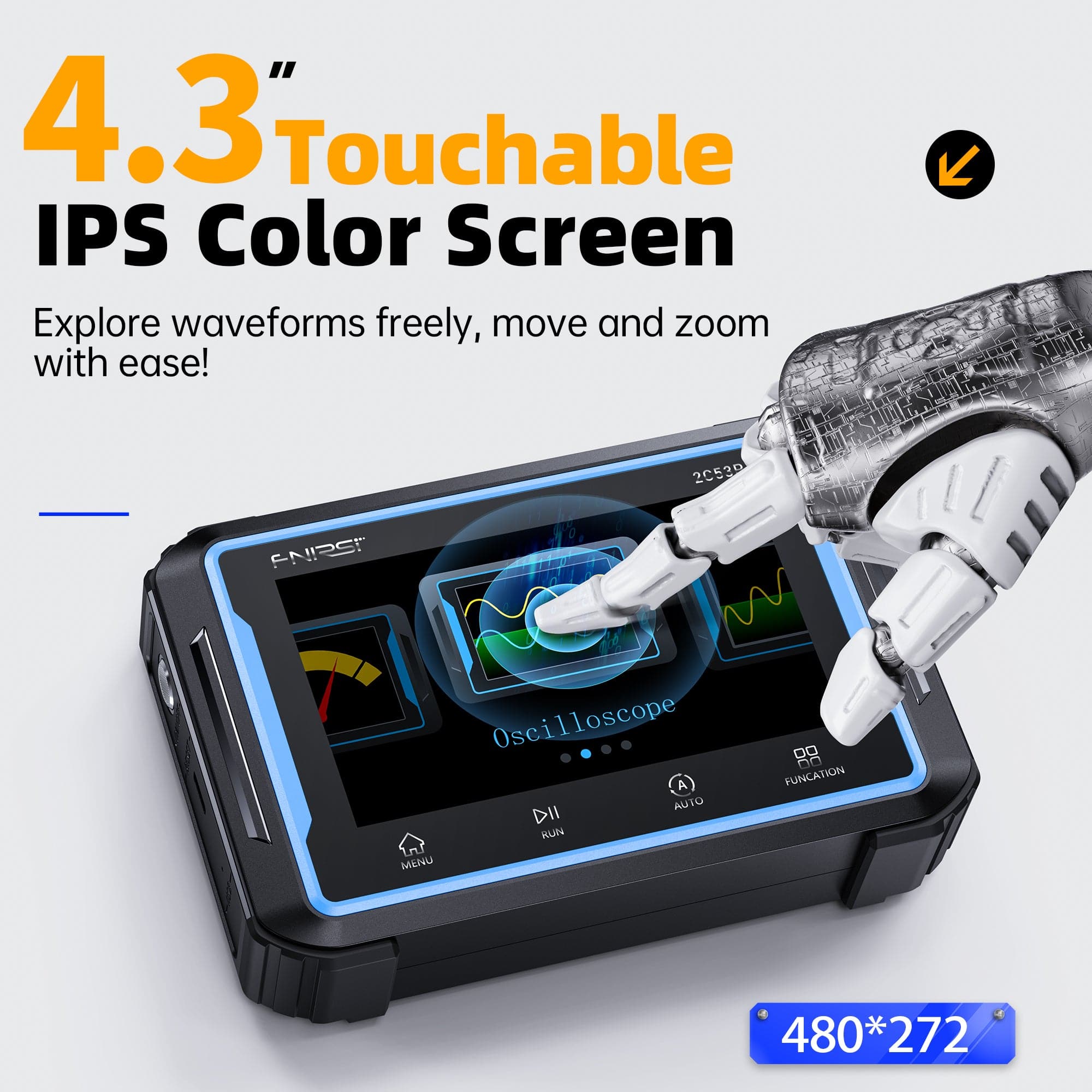

Es verwendet ein 4,3-Zoll-Touchdisplay mit 480*272 Auflösung und eine eingebaute 4000mAh wiederaufladbare Lithiumbatterie, die eine Standby-Zeit von bis zu 4 Stunden ermöglicht.
Es ist ein ideales Multifunktionsgerät für Elektronikwartungspersonal und Elektronikstudenten.
Grundlegende Parameter
Marke
FNIRSI
Modell
2C53P
Bildschirmgröße & Auflösung
4,3 Zoll (480*272 Pixel)
Bildschirmmaterial
Oberfläche aus gehärtetem Glas + Touchscreen aus Glas + IPS-Farbdisplay
Hintergrundbeleuchtung
Hintergrundbeleuchtungshelligkeit kann eingestellt werden
Stromversorgung
TYPE-C (5V/2A)
Batterie
4000mAh Lithium-Batterie
Sprache
Chinesisch, Englisch, Pyccкий, にほんご, español, Português, Deutsch, 한국인
Produktgröße
≈145x98x35mm
Produktgewicht
≈360g
Oszilloskop-Parameter
Kanal
Doppelkanal
Bandbreite
50MHz
Echtzeit-Abtastrate
250MSa/s
Speichertiefe
Bis zu 64kByte
Eingangswiderstand
1MΩ
Zeitbasisbereich
10ns/div - 10s/div
Vertikale Empfindlichkeit
10mv/div - 10v/div
Maximal gemessene Spannung
±400V
Vertikale Auflösung
8 Bit
Probe
1x/10x
Speicherplatz
13M
Bandbreitenbegrenzung
Unterstützt 20MHz Begrenzung
Triggermodus
AUTO / Normal / Einzel
Triggertyp
Ansteigende / Abfallende Flanke
Triggerpegel
8 div (positiv/negativ)
Wellenform-Anzeigemodus
XY / YT / Scroll
Eingangskopplung
AC/DC
Gemessene Daten
Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid-
Mathematische Berechnungen
1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT
Wellenform-Screenshot speichern
Ja
USB-Computerübertragung
Ja
Multimeter-Parameter
Gleichspannung
Bereich: 1.9999V / 19.999V / 199.99V / 1000.0V
Genauigkeit: ±(0,5%+3)
Genauigkeit: ±(0,5%+3)
Wechselspannung
Bereich: 1.9999V / 19.999V / 199.99V / 760.0V
Genauigkeit: ±(1%+3)
Genauigkeit: ±(1%+3)
Gleichstrom
Bereich: 19.999mA / 199.99mA / 1.9999A / 9.999A
Genauigkeit: ±(1,2%+3)
Genauigkeit: ±(1,2%+3)
Wechselstrom
Bereich: 19.999mA / 199.99mA / 1.9999A / 9.999A
Genauigkeit: ±(1,5%+3)
Genauigkeit: ±(1,5%+3)
Widerstand
① Bereich: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ
Genauigkeit: ±(1,5%+3)
② Bereich: 1.9999KΩ / 199.99Ω
Genauigkeit: ±(0,5%+3)
Kapazität
① Bereich: 999,9μF / 99,99μF / 9,999μF / 999,9nF / 99,99nF / 9,999nF
Genauigkeit: ±(2,0%+5)
② Bereich: 9,999mF / 99,99mF
Genauigkeit: ±(5,0%+20)
Temperatur
Bereich: (-55~1300°C) / (-67~2372°F)
Genauigkeit: ±(2,5%+5)
Genauigkeit: ±(2,5%+5)
Diode
Ja
Durchgangsprüfung
Ja
Parameter des Signalgenerators
Kanal
Einzelkanal!
Frequenz
0-10MHz (Sinuswelle: 10MHz, andere Wellenformen 5MHz)
Amplitude
0.1-3.0V
Rechteckwellen-Tastverhältnis
0-100%
Signaltyp
Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, positive Stufenwelle, negative Stufenwelle, DC-Signal, exponentieller Anstieg, exponentieller Abfall, Multi-Audio und Synchronimpuls
Mehr Produktdetails
1. 2C53P (2CH Touch-Oszilloskop Multimeter 3in1) x1
2. P6100 Messspitze x2
3. Multimeter-Sonde x1
4. Krokodilklemmen-Sonde x1
5. Datenkabel x1
6. Produktanleitung x1
7. Aufbewahrungsbox x1
2. P6100 Messspitze x2
3. Multimeter-Sonde x1
4. Krokodilklemmen-Sonde x1
5. Datenkabel x1
6. Produktanleitung x1
7. Aufbewahrungsbox x1
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
