Highlights

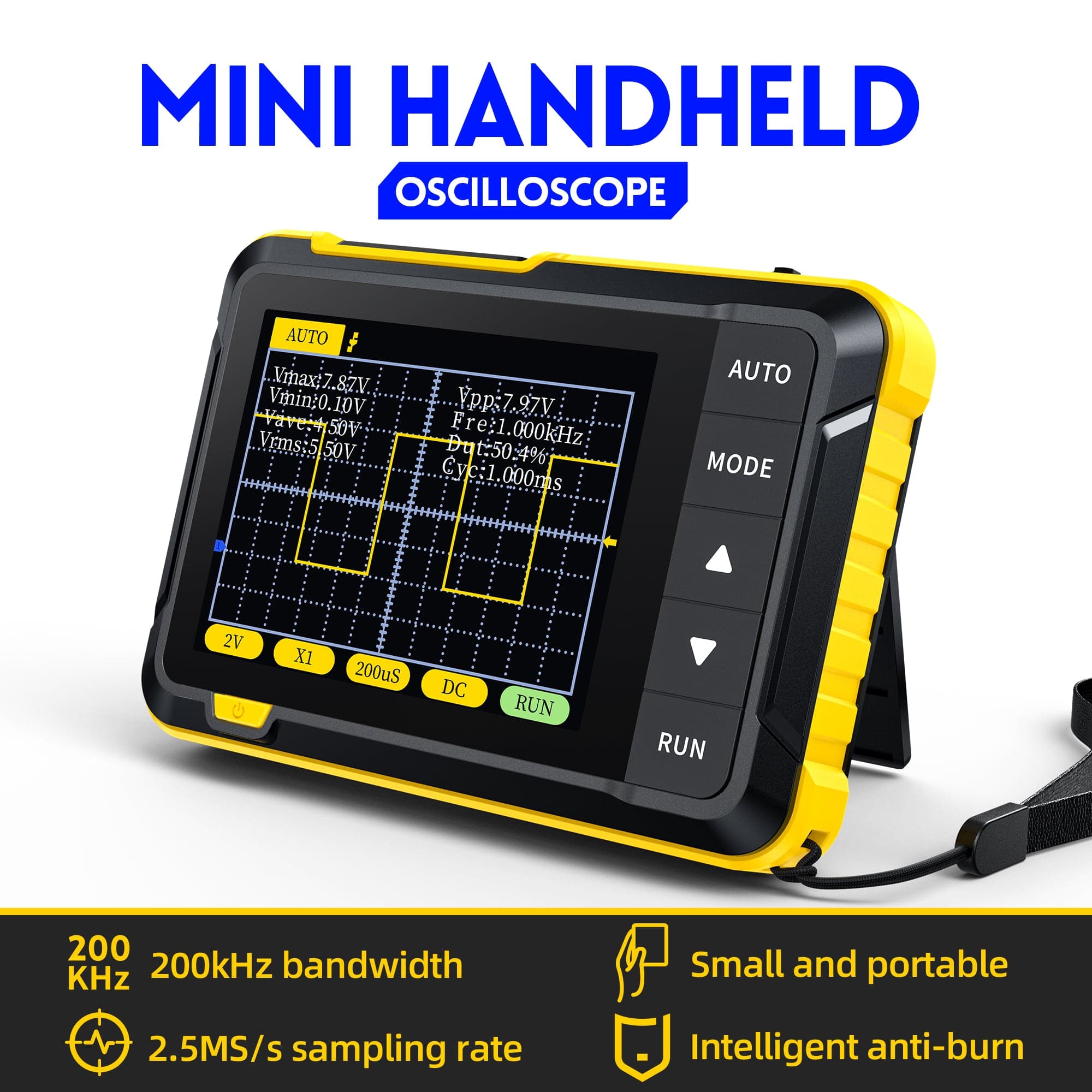

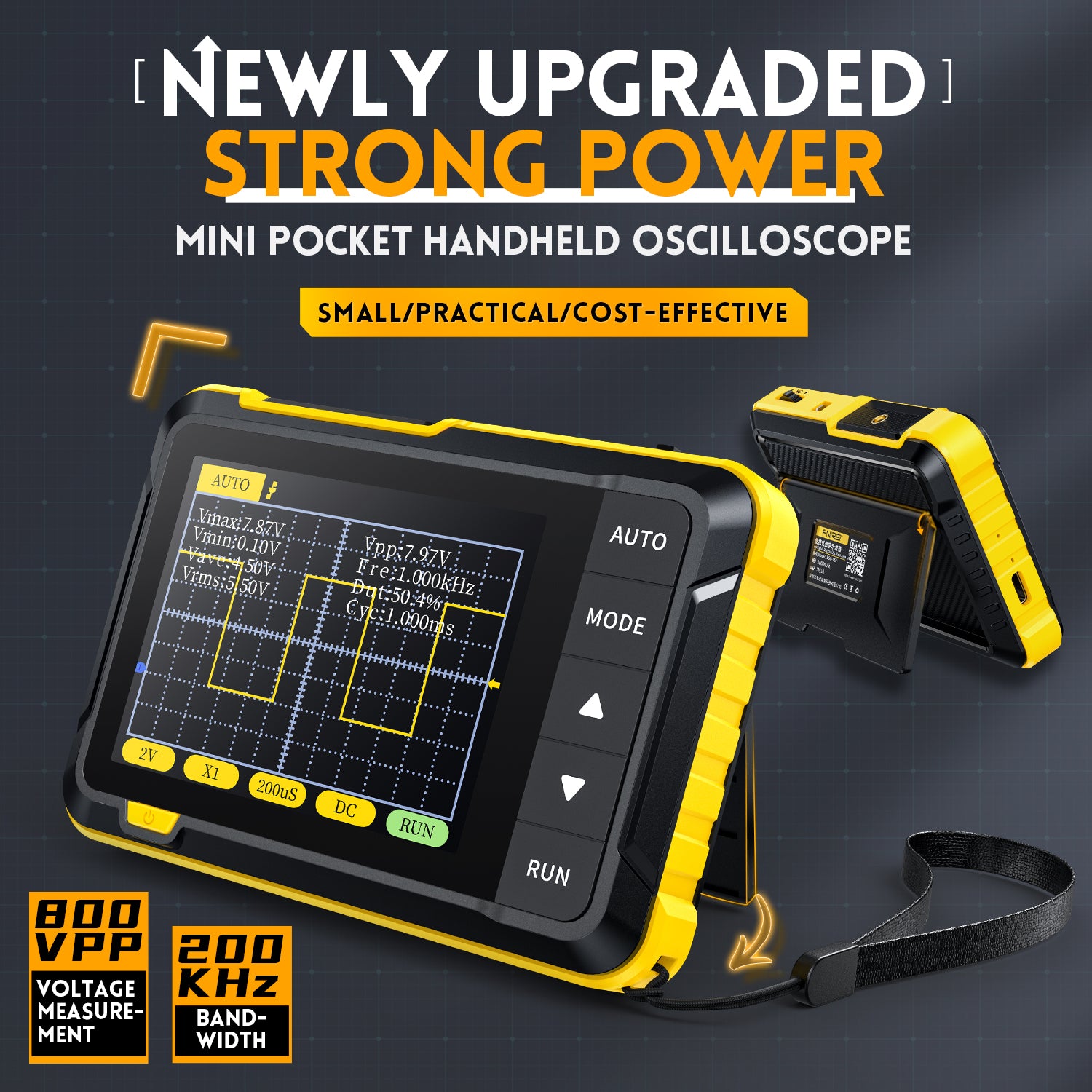

✦ Faster sampling speed: FNIRSI DSO152 mini oscilloscope has a real-time sampling rate of 2.5 MS/s and a 200 KHz bandwidth. The 10 x probe can measure up to 800 VPP, which is equivalent to 280 V AC. Voltages up to 400 V can be measured.
✦ Professional Designed: Features with full trigger function (AUTO/Normal/Single). Works perfectly for both periodic analog signals and aperiodic digital signals. 2.8 inch LCD display with a resolution of 320*240, clear and easy to observe.

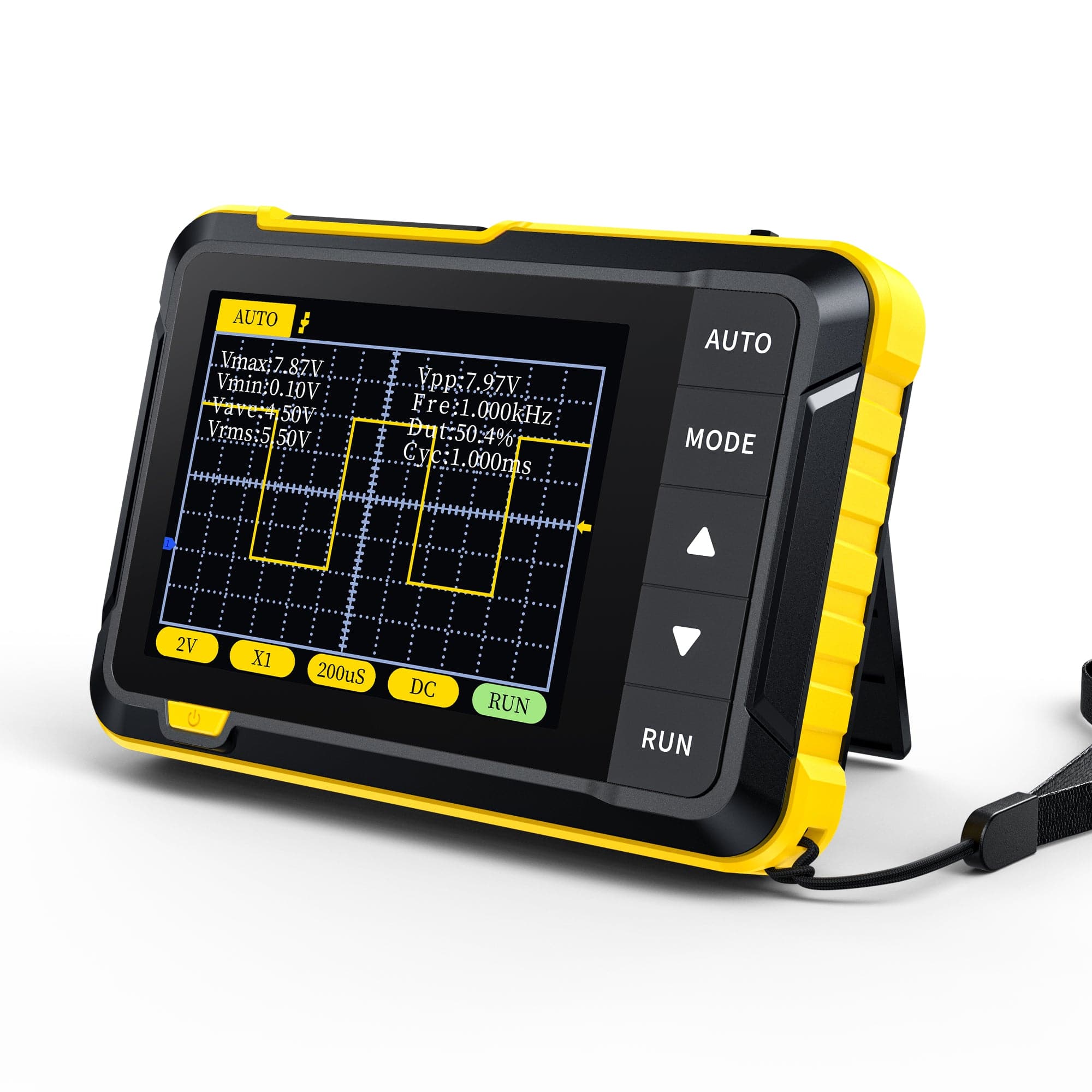

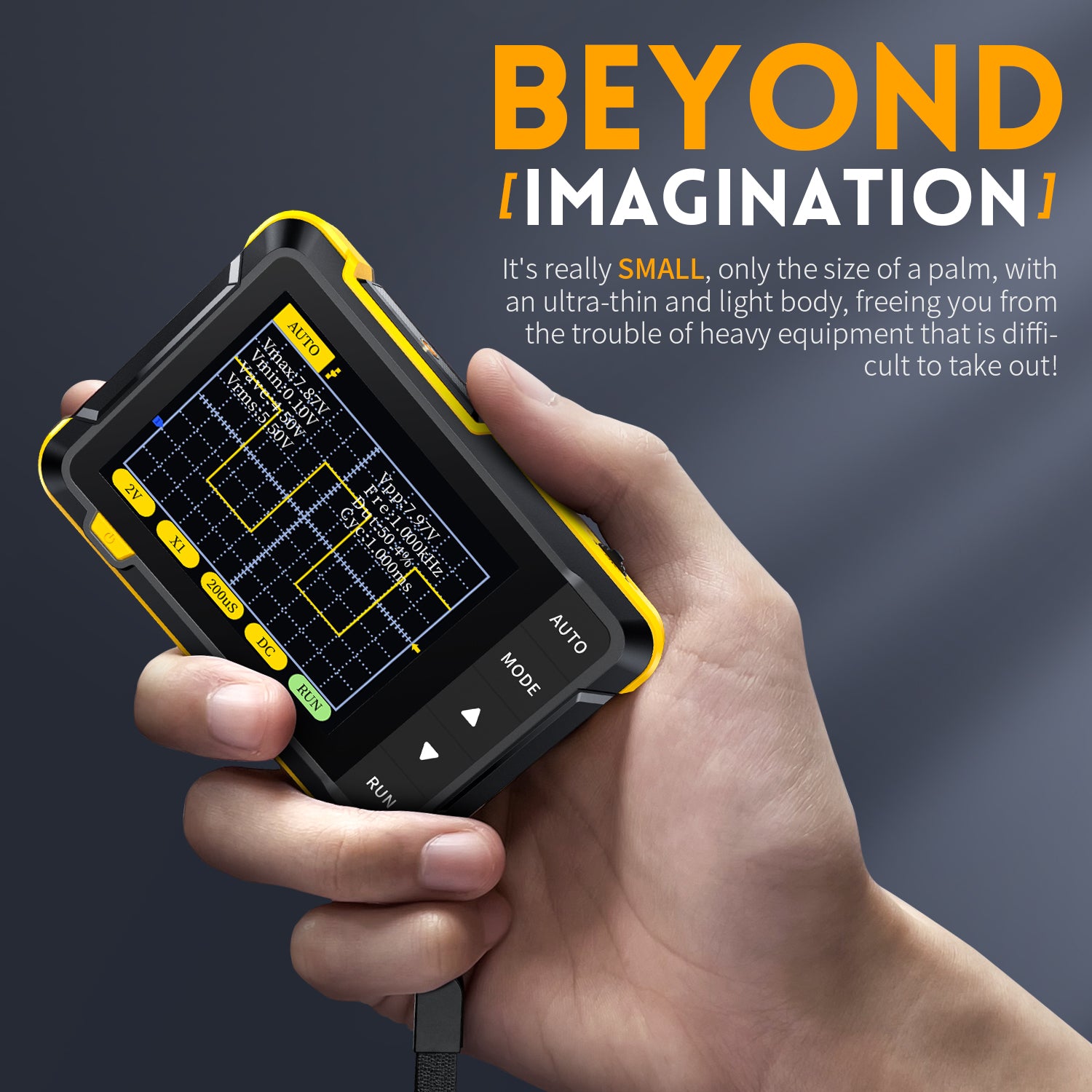

✦ Portable Mini Oscilloscope: Pocket oscilloscope is an Assembled finished Machine, lightweight and easy to carry, it can avoid assembling welding process problems. Applicable to the maintenance industry and R&D education industry.

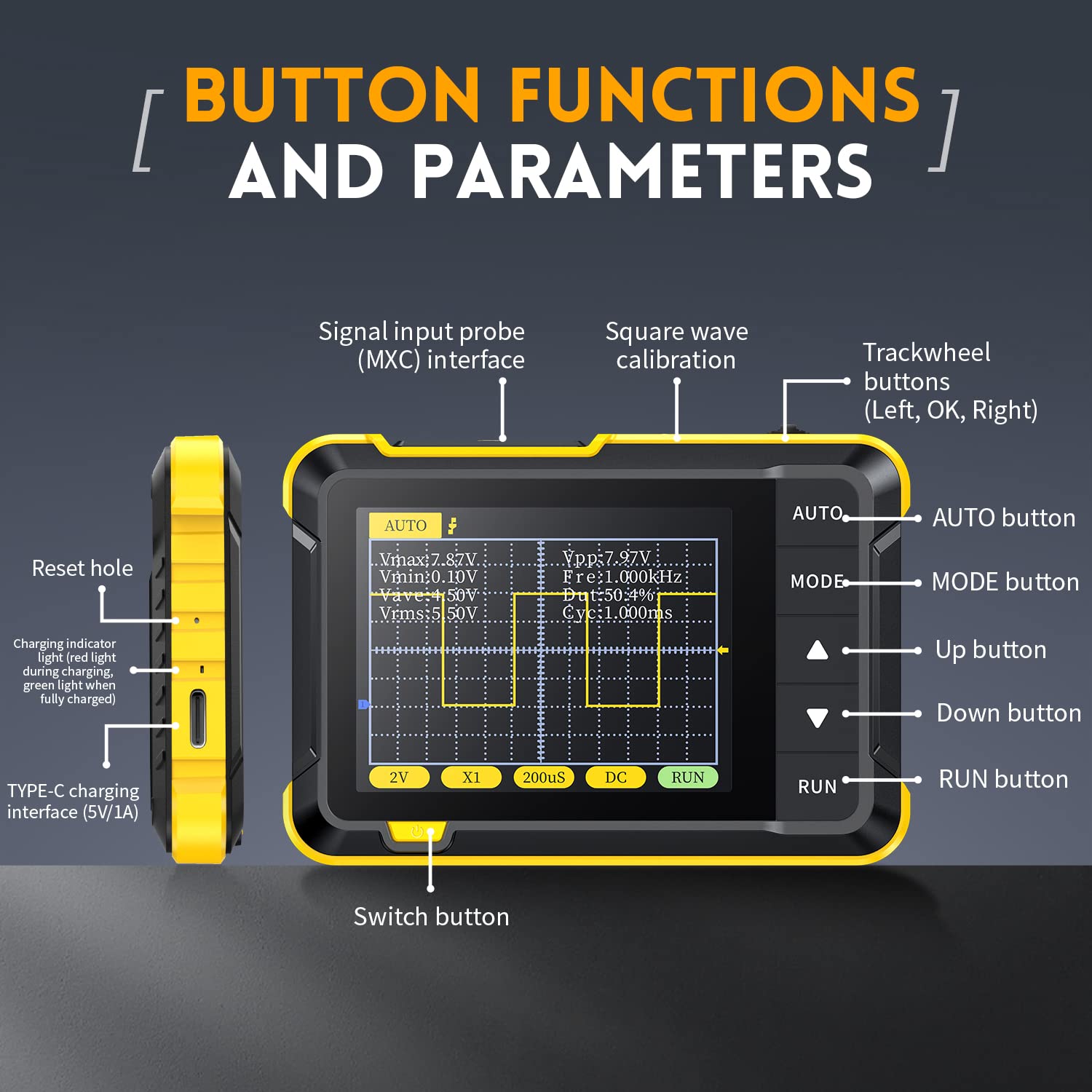

✦ Easy Measuring: Equipped with efficient one-key AUTO setting of all parameters, the measured waveform can be displayed without cumbersome adjustment. Long press the AUTO button to quickly calibrate the baseline,fast measurement of waveforms.

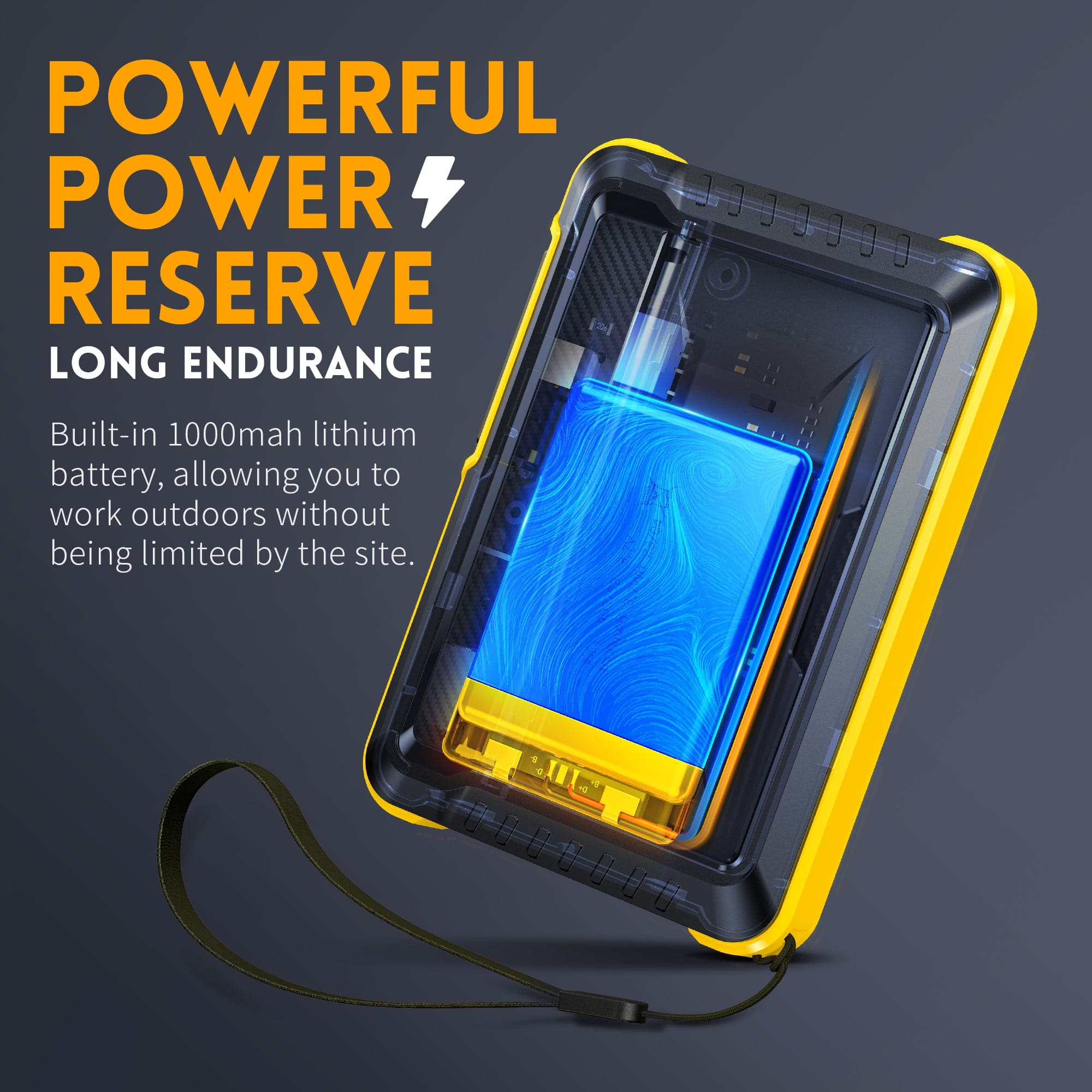

✦ Longer Battery Life: Automotive oscilloscope has a built-in 1000 mAh high-quality lithium battery, which can be used continuously for about 4 hours after being fully charged. Type-C interface supports charging and data transmission, firmware upgrade.
Das DSO152 ist ein kompaktes Einsteiger-Oszilloskop, entwickelt für grundlegende Signalanalyse und Wartungsaufgaben. Es bietet wesentliche Oszilloskop-Funktionen in einem leichten und einfach zu tragenden Design.
Es hat eine Echtzeit-Abtastrate von 2.5MS/s, eine Bandbreite von 200KHz und vollständige Triggerfunktionen (Einzel, Normal und Automatisch).
Kann frei für periodische analoge Signale und nichtperiodische digitale Signale verwendet werden und kann Spannungen bis ±400V messen.
Ausgestattet mit einer effizienten Ein-Tasten-AUTO-Funktion, die die gemessene Wellenform ohne umständliche Einstellungen anzeigen kann.
Ausgestattet mit einem 2,8-Zoll 320*240 Auflösung hochauflösenden LCD-Bildschirm.
Es hat eine Echtzeit-Abtastrate von 2.5MS/s, eine Bandbreite von 200KHz und vollständige Triggerfunktionen (Einzel, Normal und Automatisch).
Kann frei für periodische analoge Signale und nichtperiodische digitale Signale verwendet werden und kann Spannungen bis ±400V messen.
Ausgestattet mit einer effizienten Ein-Tasten-AUTO-Funktion, die die gemessene Wellenform ohne umständliche Einstellungen anzeigen kann.
Ausgestattet mit einem 2,8-Zoll 320*240 Auflösung hochauflösenden LCD-Bildschirm.
Eingebaute 1000mAh hochwertige Lithiumbatterie, kann nach vollständiger Aufladung etwa 4 Stunden ununterbrochen verwendet werden.
Eigenschaften
- Tragbares 2,8" TFT Handheld-Oszilloskop für Anfänger und Hobbyisten
- DSO Oszilloskop: 2.5MS/s, 200KHz Bandbreite, ±400V Spannungsbereich.
- Hochauflösendes 320*240 LCD, Type-C Schnittstelle.
- Fertige Baugruppe, leicht, perfekt für Wartungsarbeiten.
- Vielseitige Triggerfunktionen: Einzel, Normal, Automatisch.
- Geeignet für analoge und digitale Signale.
- Bequeme Ein-Tasten-AUTO-Anpassung, erzeugt schnell Wellenformen mit Leichtigkeit.
- Zeigt Wellenform ohne komplexe Einrichtung an.
- Batterielebensdauer: Eingebaute 1000mAh Lithiumbatterie mit 4 Stunden Nutzung pro Ladung.
- Langes Drücken von AUTO zur Basiskalibrierung.
- Empfohlene Verwendung: Perfekt für grundlegende Wartung und Bildungslabore, die eine fundamentale Signalanalyse erfordern.
Parameterindex
Marke
FNIRSI
Modell
DSO-152
Kanal
1
Abtastrate
2.5MS/s
Bandbreite
200KHz
Vertikale Empfindlichkeit
10mV/Div - 20V/Div (Fortschritt gemäß der 1-2-5-Methode)
Zeitbasisbereich
10μs/Div - 50s/Div (Fortschritt gemäß der 1-2-5-Methode)
Spannungsbereich
X1:±40V (Vpp:80V)
X10:±400V (Vpp:800V)
X10:±400V (Vpp:800V)
Auslösemodus
Auto / Normal / Einzel
Kopplungsmethode
AC/DC
Anzeige
2,8 Zoll / PPI:320*240
USB-Ladung
5V/1A
Kapazität der Lithiumbatterie
1000mAh
Rechteckwellen-Kalibrierung
Frequenz: 1K
Einschaltdauer: 50%
Einschaltdauer: 50%
Größe
99x68.3x19.5mm
Gewicht
100g
◈ Größe und Gewicht werden manuell gemessen, es kann zu Abweichungen kommen, bitte beziehen Sie sich auf das tatsächliche Produkt.

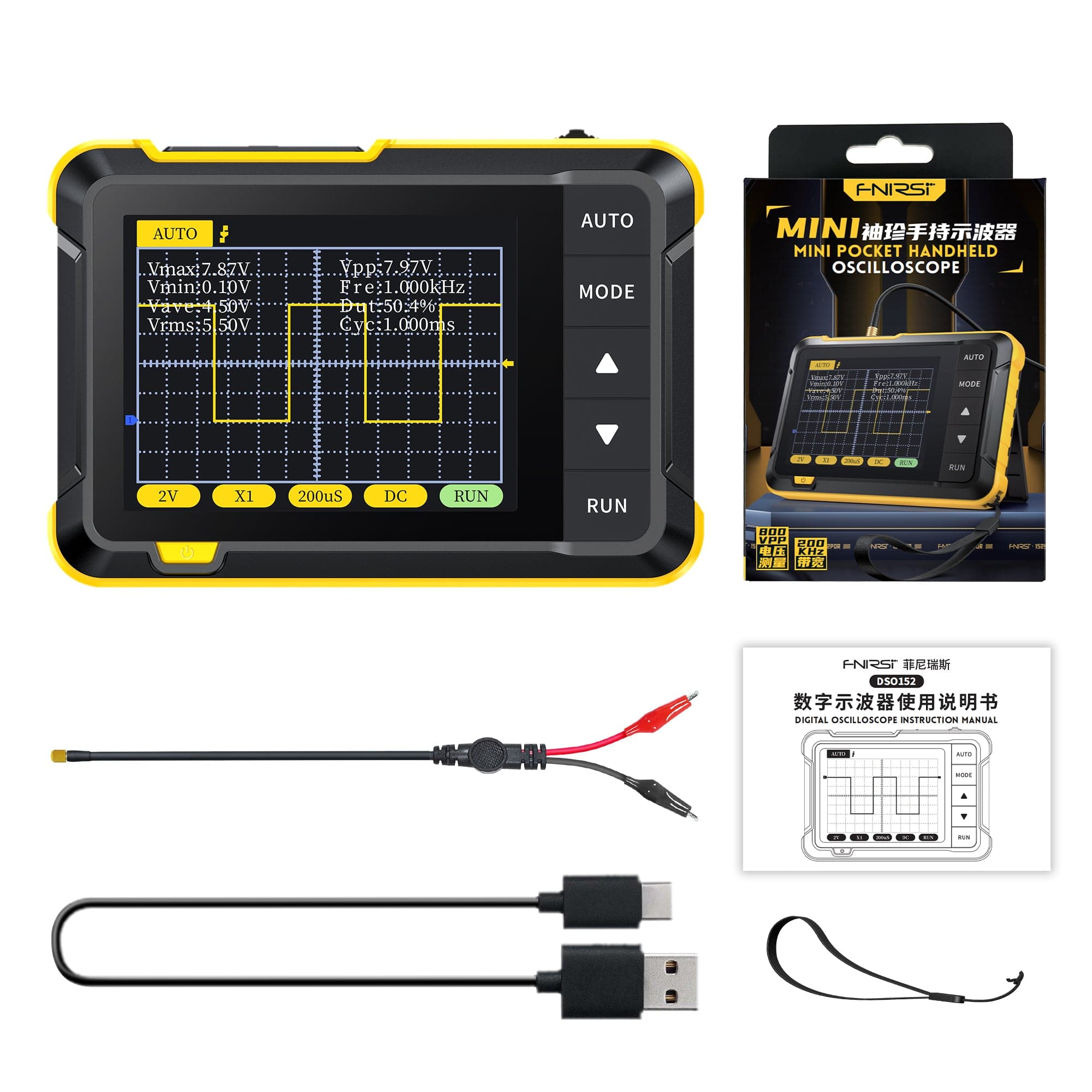

Standard Package:
1. FNIRSI DSO-152 Oscilloscope Host x1
2. Alligator clip probe x1
3. Charging cable x1
4. Lanyard x1
5. User Manual x1
6. Packaging color box x1
1. FNIRSI DSO-152 Oscilloscope Host x1
2. Alligator clip probe x1
3. Charging cable x1
4. Lanyard x1
5. User Manual x1
6. Packaging color box x1
Package with P6100 Probe:
1. FNIRSI DSO-152 Oscilloscope Host x1
2. P6100 High Voltage Probe x1
3. Adapter x1
4. Alligator clip probe x1
5. Charging cable x1
6. Lanyard x1
7. User Manual x1
8. Packaging color box x1
1. FNIRSI DSO-152 Oscilloscope Host x1
2. P6100 High Voltage Probe x1
3. Adapter x1
4. Alligator clip probe x1
5. Charging cable x1
6. Lanyard x1
7. User Manual x1
8. Packaging color box x1
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
