Highlights
◉ 4-in-1 Multifunktionales Design: Kombiniert Oszilloskop, Spektrumanalysator, Frequenzganganalysator und Signalgenerator in einem tragbaren Gerät, ideal für F&E, Reparatur und Ausbildung.
◉ Kompakt & Tragbar: A5-großes Frontpanel mit klappbarem Ständer auf der Rückseite für einfache Nutzung auf dem Schreibtisch und zum Mitnehmen.
◉ Großes HD-Touchscreen: 7" 1024×600 IPS-Touchscreen mit flüssiger Wellenformanzeige, Zoom, 16-Bit-Auflösung und adaptiver Triggerunterdrückung für genaue Signalaufnahme in lauten Umgebungen.
◉ Umfassender Sicherheitsschutz: Unterstützt bis zu 400V Hochspannungseingang mit Überspannungsschutz, mehrstufiger Isolierung, Brandschutz, Spannungsregelung und ESD-Unterdrückungsschaltungen.
◉ Schnelles Laden & Lange Batterielaufzeit: Eingebaute 4000mAh Batterie mit 18W QC Schnellladung; voll aufgeladen in etwa 2 Stunden für intensiven Gebrauch.
◉ Hohe Leistung: 1GSPS Echtzeitabtastung, 350MHz analoge Bandbreite (einzelner Kanal) und 50.000 wfms/s Wellenform-Aktualisierungsrate.
🚨 Bitte beachten: Wenn das Paket aufgrund unbezahlter Zollgebühren zurückgeschickt oder zerstört wird, erfolgt unter diesen Umständen keine Rückerstattung. Die USA und EU-Länder (außer Malta und Zypern) sind zollfrei, da sie aus lokalen Lagern versendet werden, während in anderen Ländern Zölle anfallen können.
🎁 Wir schenken jedem Kunden pro Gerät ein Case als Geschenk, das zusammen mit der Ware versendet wird.

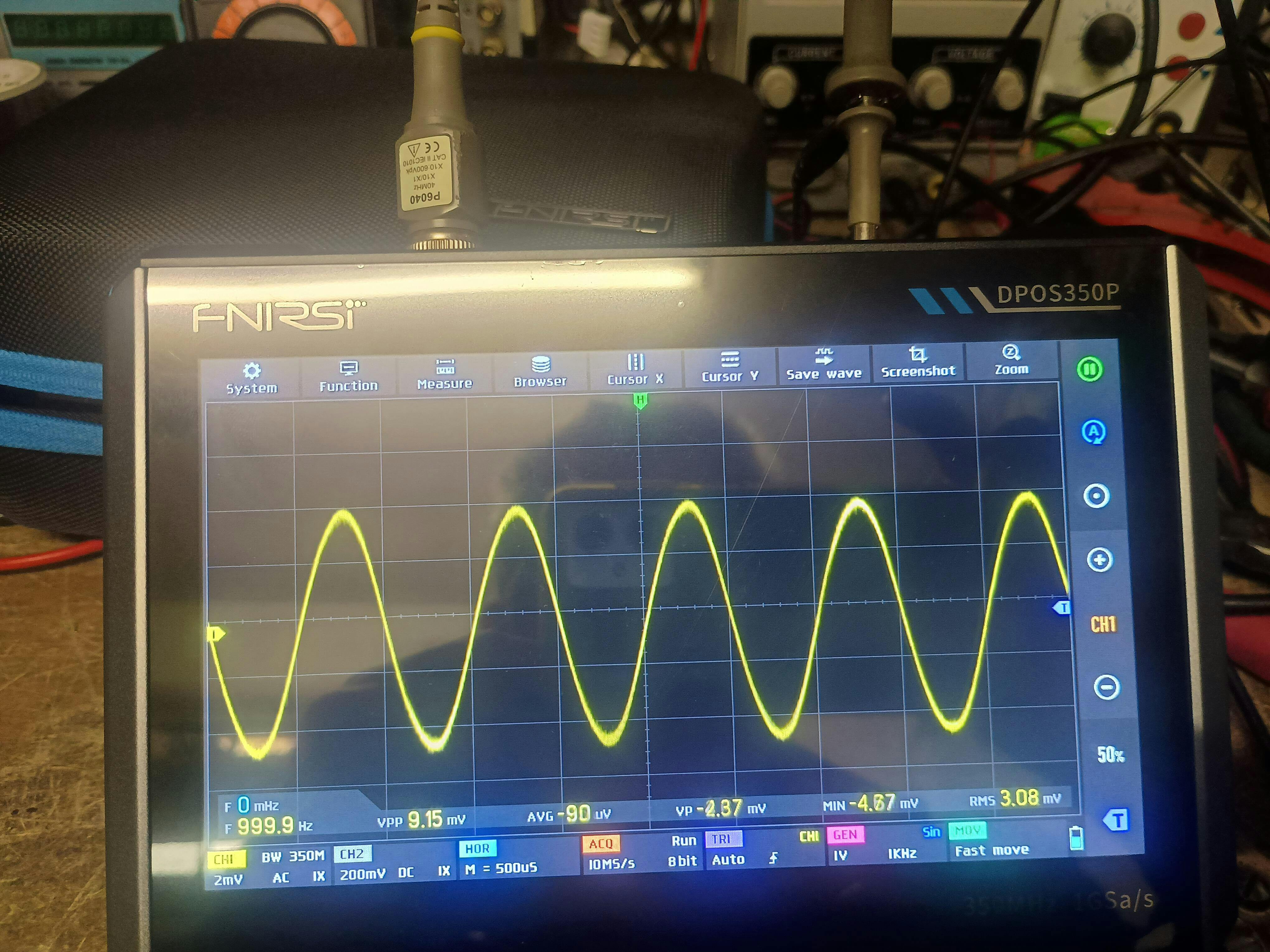

Der DPOS350P ist ein leistungsstarkes, funktionsreiches All-in-One-Oszilloskop, das für eine breite Palette von Industrie- und Forschungsanwendungen geeignet ist. Mit seinem leistungsstarken integrierten Design, hoher Abtastrate und großer Bandbreite kann es komplexe Signale genau analysieren, eine klare Wellenformanzeige bieten und intelligente Triggerfunktionen bereitstellen. Das integrierte hochauflösende Display, die Touch-Bedienung, intelligente Triggerung und mehrere Messmodi machen es zu einem präzisen und zuverlässigen Werkzeug für Tests und Analysen in Laboren, Produktionslinien und Wartungsstellen.
Eigenschaften
- Leistungsstarke Multifunktionsintegration: Der DPOS350P kombiniert ein 350MHz-Oszilloskop, einen 50MHz-Signalgenerator, einen 200K~350MHz-Spektrumanalysator und einen 50MHz-Frequenzganganalysator, um verschiedene Signaltestanforderungen zu erfüllen.
- Hochleistungs-Wellenformaufnahme: Mit einer Echtzeitabtastrate von 1GSPS, 350MHz Analogbandbreite (Einzelkanalmodus) und einer ultra-hohen Wellenform-Aktualisierungsrate von 50.000 wfm/s kann es Anomaliesignale mit geringer Wahrscheinlichkeit genau erfassen und anzeigen.
- Feine Anzeige und Bedienung: Ausgestattet mit einem 7-Zoll-1024x600-Hochauflösungs-IPS-Touchscreen bietet es eine klare Wellenformanzeige und unterstützt den Wechsel zwischen Graustufen- und Farbtemperaturmodus, was die Bedienung in verschiedenen Testumgebungen erleichtert.
- Reiche Signalerzeugungs- und Analysefunktionen: Der integrierte 50MHz-Signalgenerator unterstützt 14 Standardwellenformen und benutzerdefinierte Wellenformfunktionen, während der Spektrumanalysator einen Frequenzbereich von 200K~350MHz abdeckt, ideal für EMI-, RF- und Hochfrequenzsignaltests.
- Hochspannungsschutz und Schnellladung: Das Gerät verfügt über ein Hochspannungsschutzdesign bis zu 400V für Sicherheit und kann mit der QC18W-Schnellladetechnologie in 2 Stunden vollständig aufgeladen werden, was einen langfristig stabilen Betrieb gewährleistet.
- Bequeme Datenspeicherung und Export: Es unterstützt die Speicherung von bis zu 500 Wellenformdaten und 90 Bildern und verfügt über eine USB-Datenexportfunktion für einfache Analyse und Berichtserstellung.
Spezifikationen
Grundparameter:
Marke
FNIRSI
Modell
DPOS350P
Einschaltkonfiguration
5 voreingestellte Elemente
Ladeanforderungen
QC18W - 12V/1,5A (Type-C)
Sprachen
Chinesisch / Englisch / Russisch / Portugiesisch
Batteriespezifikationen
3,7V, 8000mAh Lithium-Batterie
Bildschirmgröße
7 Zoll
Standby-Zeit
etwa 3 Stunden
Bildschirmauflösung
1024 x 600 Pixel
Ladezeit
Startzeit ≈ 5 Stunden
Bildschirmtechnologie
IPS Vollwinkelansicht
Gesamtstromverbrauch
10W
Interaktionsmodus
Kapazitiver Touchscreen
Wärmeableitung
Luftkühlung
Erweiterungsschnittstelle
USB-Datenanschluss
Abmessungen
190mm*128mm*37mm
Automatische Abschaltung
15 Minuten ~ 1 Stunde / aus
Firmware-Upgrade
Unterstützt .iso Image-Upgrade
Lagertemperaturbereich
-20~60℃
Oszilloskop-Parameter:
Analoge Kanäle
2
Analoge Bandbreite
350MHz
Anstiegszeit
1nS
Maximale Abtastrate
1GSPS
Speichertiefe
47Kpts
Eingangswiderstand
1MΩ / 14PF
Zeitbasisbereich
5nS ~ 50S
Roll-Zeitbasis
50mS ~ 50S
Vertikale Empfindlichkeit
2mV ~ 20V(1X)
Vertikaler Bereich
16mV ~ 160V(1X)
DC-Genauigkeit
±2%
Zeitgenauigkeit
±0.01%
Eingangskopplung
DC / AC
Tastkopf-Dämpfung
1X / 10X / 100X
Hardware-Bandbreitenbegrenzung
150M / 20M
Hochauflösungsmodus
8bit ~ 16bit
Parameter-Messungen
12 Typen
Cursor-Messung
Zeit, Periode, Frequenz, Pegel, Spannung
Triggererkennung
digitaler Trigger
Triggerkanal
CH1 / CH2
Triggermodus
Auto / Einzel / Normal
Triggerflanke
steigende Flanke / fallende Flanke
Triggerunterdrückung
L1 ~ L3
Triggerpegel
manuell / automatisch 10% ~ 90%
Screenshot-Speicherung
90 Bilder
Wellenformspeicherung
500 Gruppen
Hintergrundraster
anzeigen / verbergen
Wellenformbewegung
Grobeinstellung / Feineinstellung
Überspannungsschutz
Spannungsfestigkeit 400V
Wellenformhelligkeit
einstellbar
Einfache FFT-Anzeige
Support
Digitale Fluoreszenz
Support
Farbtemperaturanzeige
Support
X-Y-Modus
Support
ZOOM Zeitbasis
Support
Ein-Tasten-Automatischeinstellung
Support
Ein-Tasten-Rückkehr auf Null
Support
Datenbrowser
Support
Signalgeber-Parameter:
Wellenformtypen
14 Standardfunktionen + erfasste Wellenform
Frequenz
0 ~ 50MHz (nur Sinuswelle, andere Wellenformen bis zu 10M/5M/3M)
Amplitude
0 ~ 5VPP
Offset
-2,5V ~ +2,5V
Tastverhältnis
0,1% ~ 99,9%
Frequenzauflösung
1Hz
Amplitudenauflösung
1mV
Offset-Auflösung
1mV
Auflösung des Tastverhältnisses
0.1%
Anpassbare erfasste Wellenform
500 Gruppen
Frequenzgang-Analysator Abschnitt:
Frequenz des Anregungssignals
100Hz ~ 50MHz
Amplitude des Anregungssignals
0 ~ 5VPP
Anregungssignal-Offset
-2,5V ~ +2,5V
Anregungsfrequenzanzahl
20 ~ 500
Cursor-Messung
Frequenz / Verstärkung / Phase
Betriebsart
einzeln / zyklisch
Systemkalibrierung
Support
Spektrumanalysator-Teil:
Umwandlungsmethode
FFT
FFT-Länge
4K ~ 32K
Frequenzbereich
200KHz ~ 350MHz
Pegelbereich
-60dBmV ~ +260dBmV
Cursor-Messung
Frequenz / Amplitude
Markierungsparameter
maximale Energieharmonische
Wasserfalldiagramm
Support
3D-Wasserfalldiagramm
Support
Automatische Anpassung
Support
Systemkalibrierung
Support
Packliste:
◉ DPOS350P Host *1
◉ QC18W Schnellladegerät *1 (US- oder EU-Stecker)
◉ 350MHz-Sonde *2
◉ Aufbewahrungstasche *1
◉ Krokodilklemme *1
◉ USB-Datenkabel *1
◉ Benutzerhandbuch *1
◉ Verpackungskarton *1
◉ QC18W Schnellladegerät *1 (US- oder EU-Stecker)
◉ 350MHz-Sonde *2
◉ Aufbewahrungstasche *1
◉ Krokodilklemme *1
◉ USB-Datenkabel *1
◉ Benutzerhandbuch *1
◉ Verpackungskarton *1
⚠ Besondere Vorsichtsmaßnahmen
- Bei gleichzeitiger Verwendung beider Kanäle müssen die Masseklemmen beider Sonden miteinander verbunden sein. Es ist streng verboten, die Masseklemmen der beiden Sonden an unterschiedliche Potentiale anzuschließen, insbesondere an unterschiedliche Potentialenden von Hochleistungsgeräten oder 220V/110V-Schaltungen. Dies kann die Hauptplatine des Oszilloskops beschädigen, da beide Kanäle eine gemeinsame Masse teilen und das Anschließen an unterschiedliche Potentiale eine Masseschleife und einen Kurzschluss der Hauptplatine verursachen kann.
- Der BNC-Eingang am Oszilloskop hat eine maximale Toleranz von 400V. Es ist streng verboten, Spannungen über 400V einzuspeisen, wenn der 1X-Sonden-Schalter verwendet wird.
- Zum Laden verwenden Sie das mitgelieferte spezielle Ladegerät. Es ist verboten, das Netzteil anderer zu testender Geräte oder eine USB-Verbindung zu verwenden. Dies kann eine Masseschleife verursachen und die Hauptplatine des Oszilloskops kurzschließen, was während des Testvorgangs zu Schäden führen kann.
- Beim Messen von Hochfrequenz- und Hochspannungssignalen verwenden Sie eine 100X-Sonde (z. B. für Ultraschallschweißer, Ultraschallreiniger usw.) oder sogar eine 1000X-Sonde (z. B. für die Hochspannungsseite von Hochfrequenztransformatoren, Induktionsheizspulenresonatoren usw.).
Packungsinhalt:
◉ DPOS350P Host *1
◉ QC18W Schnellladegerät *1 (US- oder EU-Stecker)
◉ 350MHz-Sonde *2
◉ Aufbewahrungstasche *1
◉ Krokodilklemme *1
◉ USB-Datenkabel *1
◉ Benutzerhandbuch *1
◉ Verpackungskarton *1
◉ QC18W Schnellladegerät *1 (US- oder EU-Stecker)
◉ 350MHz-Sonde *2
◉ Aufbewahrungstasche *1
◉ Krokodilklemme *1
◉ USB-Datenkabel *1
◉ Benutzerhandbuch *1
◉ Verpackungskarton *1
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
