Highlights

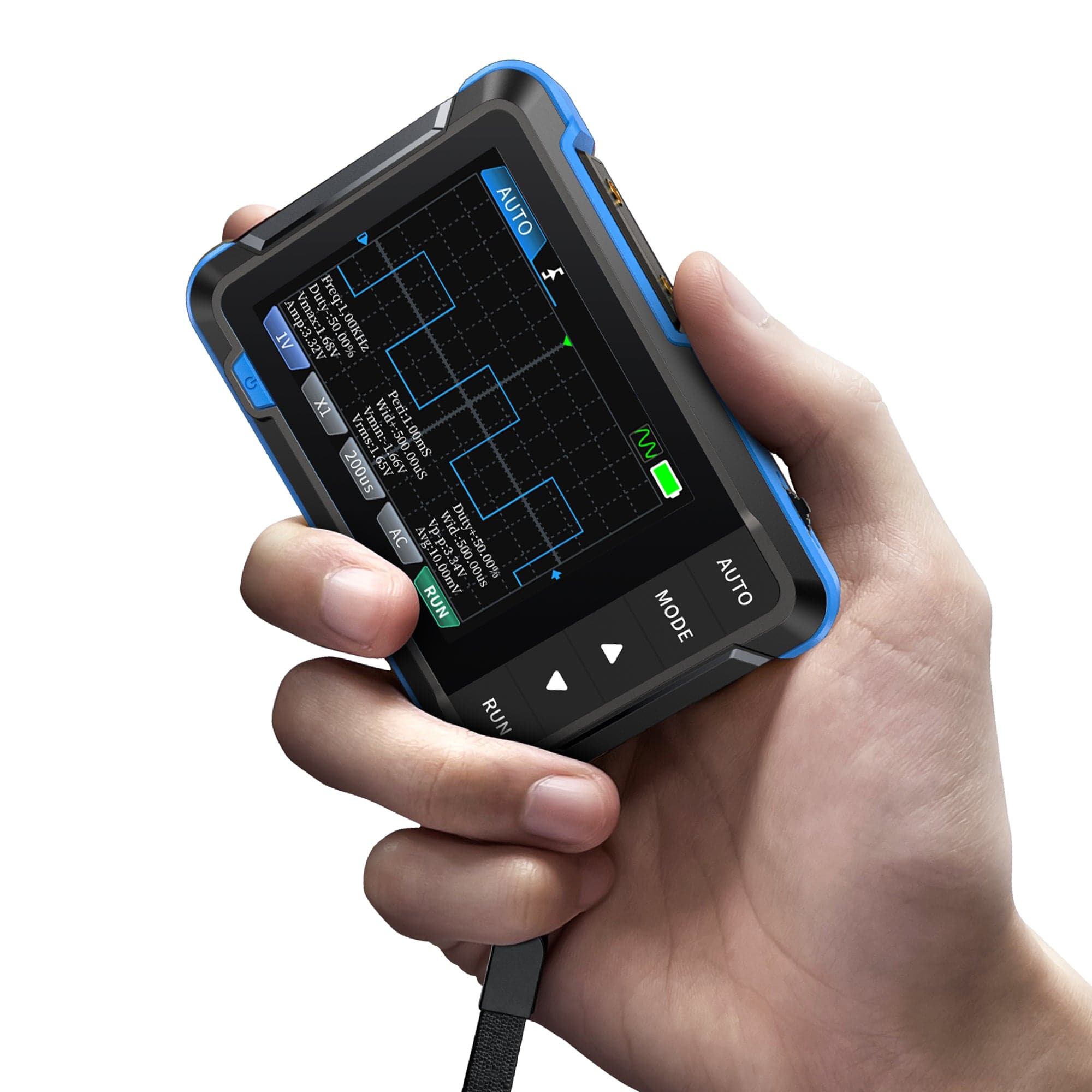

✦ Upgraded Version: Oscilloscope and DDS signal generator dual mode with 1 MHz High bandwidth, 5MS/s high sampling rate, 500ns-20S time base range, and can measure voltages up to 400V.
✦ DDS Signal Generator: The DDS signal generator can output 14 waveforms, and the maximum waveform output frequency is up to 10KHz.
✦ Easy Measurement: The handheld oscilloscope is equipped with intelligent one-click automatic configuration function. Long press the AUTO button to quickly calibrate the baseline and display the measurement waveform without complicated debugging.
✦ Professional Design: The automotive oscilloscope is equipped with a 2.8-inch High-definition LCD display, 320*240 resolution, Auto/Normal/Single trigger function, suitable for periodic analog signals and non-periodic digital signals.
✦ Rechargeable lithium battery: The portable oscilloscope has a built-in 1000 mAh high-quality lithium battery, supports Type-C interface charging, and has a battery life of about 4 hours.
Das DSO153 vereint Leistung und Portabilität und ist ein ausgezeichnetes Werkzeug für routinemäßige Wartung und den pädagogischen Einsatz. Es bietet ein ausgewogenes Funktionsspektrum, das für allgemeine Signaltests geeignet ist. Dieses Oszilloskop verfügt über eine Echtzeitabtastrate von 5MS/s, eine Bandbreite von 1MHz und eine vollständige Triggerfunktion (Einzel, Normal, Auto). Es kann frei für periodische analoge Signale und nicht-periodische digitale Signale verwendet werden und misst Spannungen bis zu ±400V mit einem effizienten Ein-Klick-AUTO, das die gemessene Wellenform ohne komplizierte Einstellungen anzeigt. Zusätzlich verfügt es über einen Funktionssignalgenerator, der 14 Signaltypen (10KHz) ausgeben kann. Ausgestattet mit einem 2,8-Zoll 320*240 Auflösung HD LCD-Bildschirm und einer eingebauten 1000mAh hochwertigen Lithiumbatterie, kann es bei voller Ladung etwa 4 Stunden verwendet werden.
Eigenschaften
- Tragbares 2,8" TFT Hand-Oszilloskop für Anfänger, Hobbyisten
- DSO Oszilloskop: 5MS/s, 1MHz Bandbreite, ±400V Spannungsbereich.
- Signalgenerator: 10KHz
- Hochauflösendes 320*240 LCD, Type-C Schnittstelle.
- Fertig montiert, leicht, perfekt für Wartungsarbeiten.
- Vielseitige Triggerfunktionen: Einzel, Normal, Automatisch.
- Unterstützte Signaltypen: Periodische analoge Signale und nicht-periodische digitale Signale.
- 8 verschiedene Sprachen: Chinesisch, Englisch, Russisch, Japanisch, Spanisch, Portugiesisch, Deutsch, Koreanisch.
- Ein-Klick AUTO-Modus: Wellenformen mühelos mit minimalem Aufwand anzeigen.
- Batterielebensdauer: Eingebaute 1000mAh Lithiumbatterie mit 4 Stunden Nutzung pro Ladung.
- Empfohlene Verwendung: Geeignet für routinemäßige Gerätewartung und pädagogische Signaldemonstrationen.
* Grundparameter *
Marke
FNIRSI
Modell
DSO-153
Anzeige
2,8 Zoll / PPI:320*240
USB-Ladung
5V/1A
Kapazität der Lithiumbatterie
1000mAh
Größe
99x68.3x19.5mm
Gewicht
100g
* Mini Oszilloskop *
Kanal
1
Abtastrate
5MS/s
Bandbreite
1MHz
Vertikale Empfindlichkeit
10mV/Div-10V/Div (Fortschritt gemäß der 1-2-5 Methode)
Zeitbasisbereich
500ns/Div-20s/Div (Fortschritt gemäß der 1-2-5 Methode)
Spannungsbereich
X1:±40V (Vpp:80V)
X10:±400V (Vpp:800V)
X10:±400V (Vpp:800V)
Trigger-Modus
Auto / Normal / Einzel
Trigger-Flanke
Ansteigende Flanke / Abfallende Flanke
Kopplung
AC/DC
* Signal Generator *
Frequenz
0-10KHz
Tastverhältnis
0-100% (Rechteck- und Sägezahnwellen)
Amplitude
0.1-3.3V
Wellenformen
Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, Stufenwelle, Anti-Stufenwelle, Rauschwelle, exponentielles Ansteigen, exponentieller Abfall, Gleichspannungssignal, Mehrton, Sink-Impuls, Lorentz-Welle.
◈ Die Größe und das Gewicht werden beide manuell gemessen, mit leichten Abweichungen, bitte beziehen Sie sich für Genauigkeit auf das tatsächliche Produkt.
Standard Package:
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Alligator clip probe x1
3. Charging cable x1
4. Lanyard x1
5. User Manual x1
6. Packaging color box x1
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Alligator clip probe x1
3. Charging cable x1
4. Lanyard x1
5. User Manual x1
6. Packaging color box x1
Package with P6100 Probe:
1. FNIRSI DSO-153 Oscilloscope Host x1
2. P6100 High Voltage Probe x1
3. Adapter x1
4. Alligator clip probe x1
5. Charging cable x1
6. Lanyard x1
7. User Manual x1
8. Packaging color box x1
1. FNIRSI DSO-153 Oscilloscope Host x1
2. P6100 High Voltage Probe x1
3. Adapter x1
4. Alligator clip probe x1
5. Charging cable x1
6. Lanyard x1
7. User Manual x1
8. Packaging color box x1
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
Urheberrechte
Die Produktspezifikationen können ohne vorherige Ankündigung geändert werden, alle endgültigen Auslegungsrechte wurden von FNIRSI Technology Co., Ltd. vorbehalten. Alle Marken, Produktbilder und technischen Parameter sind Eigentum von FNIRSI Technology Co., Ltd. Alle Rechte vorbehalten.
Garantie
30-Tage Rückgabe- und Rückerstattungsgarantie (Siehe unsere Rückgabebedingungen), 2 Jahre Garantie (nur verfügbar für Bestellungen, die direkt von fnirsi.com gekauft wurden), lebenslange technische Unterstützung durch FNIRSI.
