FNIRSI® DSO-TC4 3-IN-1 10MHz 48MSa/s Digitales Oszilloskop Transistortester Signalgenerator

$79.99 USD
$94.99 USD
$79.99 USD
Extra $17 off coupon DTC417, click to copy!
📁 Manuals & FirmwaresDownload

Highlights

◉ Multifunktionales Werkzeug: Kombiniert Oszilloskop, Transistortester und Signalgenerator in einem aufgerüsteten Gerät für vielseitige Verwendung.

◉ Intelligenter Überlastschutz: Vollbereichsschutz gewährleistet sichere Messungen in allen Modi.

◉ Hochleistungs-Oszilloskop: 10MHz Bandbreite, 48MSa/s Abtastrate, max. Eingang 400V. Ein-Klick AUTO für schnelle, genaue Signalerfassung.

◉ Bauteilidentifikation: Ein-Klick-Test für Dioden, Zenerdioden, SCRs, Kondensatoren, Widerstände, Induktivitäten, Transistoren, MOSFETs und mehr.

◉ TFT-Farbdisplay: 2,8" hochauflösender TFT-Bildschirm für klare Wellenform- und Datenvisualisierung.

FNIRSI® DSO - TC4 3 - IN - 1 10MHz 48MSa/s Digital Oscilloscope Transistor Tester Signal Generator - FNIRSI

FNIRSI® DSO-TC4 3-IN-1 10MHz 48MSa/s Digitales Oszilloskop Transistortester Signalgenerator

$94.99 $79.99

FNIRSI® DSO-TC4 3-IN-1 10MHz 48MSa/s Digitales Oszilloskop Transistortester Signalgenerator

$94.99 $79.99

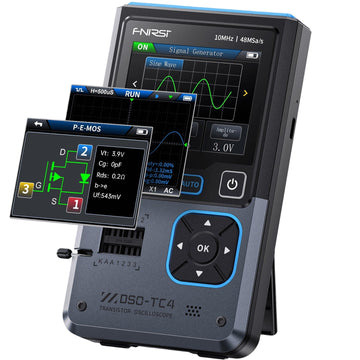

DSO-TC4 ist ein multifunktionales Transistoroszilloskop, das von FNIRSI auf den Markt gebracht wurde, umfassend und praktisch ist und für Wartungs- und F&E-Branchen entwickelt wurde. Es integriert ein Oszilloskop, einen Signalgenerator und einen Transistor.


Die Hauptmerkmale des Produkts sind:

Oszilloskopfunktionen:

  • Abtastrate: 48MSa/s
  • Analoge Bandbreite: 10MHz
  • Spannungsschutz: ±400V
  • Wellenformspeicherung: unterstützt Screenshot-Speicherung und -Anzeige, was die Datenanalyse erleichtert

Signalgeneratorfunktion:

  • Unterstützt 13 Wellenform-Ausgänge, Frequenzbereich 0-50KHz, Ausgangsspannung einstellbar 0-3V.
  • Ausgabeparameter (Frequenz, Amplitude, Tastverhältnis) sind einstellbar, flexibel zur Erfüllung verschiedener Anforderungen

Transistorfunktion:

  • Hohe Effizienz: Automatische Erkennung des Typs und der Pinbelegung des getesteten Bauteils, Vereinfachung des Bedienprozesses und Steigerung der Testeffizienz
  • Vielfältige Kategorien: Erkennen und Analysieren der Leistung und Eigenschaften von Halbleiterbauelementen wie Transistoren, Dioden, Trioden, Feldeffekt (FET) usw.

Tragbares Design:

  • Ausgestattet mit einem 2,8-Zoll-TFT-Farbdisplay, das Bild ist klar und anschaulich
  • Eingebaute Hochkapazitäts-Wiederaufladbare Lithiumbatterie (1500mAh), Standby-Zeit 4 Stunden
  • Klein und leicht, geeignet für den mobilen Einsatz.

Spezifikationen

Hauptparameter

Marke
FNIRSI
Modell
DSO-TC4
Bildschirm
2,8-Zoll TFT-Farbdisplay
Hintergrundbeleuchtung
Helligkeit einstellbar
Stromversorgung
TYPE-C(5V/1A)
Batterie
3.7V/1500mAh
Sprachen
中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий
Größe
≈90x142x27.5mm
Produktgewicht
≈186g


Oszilloskop-Parameter

Echtzeit-Abtastrate
48MSa/s
Analoge Bandbreite
10MHz
Eingangswiderstand
1MΩ
Kopplungsmodus
AC/DC
Testspannungsbereich
1:1 Sonde: 80Vpp (+40V)
10:1 Sonde: 800Vpp (+400V)
Vertikale Empfindlichkeit
10mV/div~10V/div (X1 Bereich)
Vertikale Verschiebung
Einstellbar mit Anzeige
Zeitbasisbereich
50ns~20s
Trigger-Modus
Auto/Normal/Einzel
Trigger-Typ
Ansteigende Flanke, Abfallende Flanke
Triggerpegel
Einstellbar mit Anzeige
Wellenform einfrieren
Ja (HOLD-Funktion)
Automatische Messung
Max, Min, Mittel, RMS, Vpp, Frequenz, Zyklus, Tastverhältnis


Bauteilprüfung

Transistor
Verstärkungsfaktor "hfe"; Basis-Emitter-Spannung "Ube", Ic/Ie, Kollektor-Emitter-Sperrstrom "Iceo", Ices, Durchlassspannung der Schutzdiode "Uf"
Diode
Durchlassspannung <5V (Durchlassspannung, Übergangskapazität, Sperrstrom)
Zener-Diode
0.01~32V
Sperrbruchspannung (K-A-A Testbereich)
Feldeffekttransistor (FET)
JFET: Gate-Kapazität "Cg", Drain-Strom Id bei "Vgs", Durchlassspannung der Schutzdiode "Uf"
IGBT: Drain-Strom Id bei Vgs, Durchlassspannung der Schutzdiode Uf
MIOSTET: Schwellenspannung "Vt", Gate-Kapazität "Cg", Drain-Source-Widerstand "Rds", Durchlassspannung der Schutzdiode "Uf"
Unidirektionaler SCR
Trigger-Spannung <5V, Gate-Pegel (Gate-Spannung)
Bidirektionaler SCR
Triggerstrom <6mA (Gate-Spannung)
Kondensator
25pF~100mF, Kapazitätswert, Verlustfaktor "Vloss"
Widerstand
0.01Ω~50MΩ
Induktor
10μH~1000μH, Gleichstromwiderstand
DS18B20
Temperatursensor, Pins: GND, DQ, VDD
DHT11
Temperatur- und Feuchtigkeitssensor, Pins: VDD, DATA, GND


Signalgeber-Parameter

Ausgangswellenform
Unterstützt 13 Wellenformausgänge
Wellenfrequenz
0-50KHz
Rechteckwellen-Tastverhältnis
0-100%
Wellenformamplitude
0.1V-3.0V

Packungsinhalt:
1. DSO-TC4 Host*1
2. P6100 Hochspannungs-Sonde *1
3. Adapter *1
4. Type-C Ladekabel *1
5. Testhaken *3
6. Krokodilklemme *1
7. Benutzerhandbuch *1
8. Verpackungskarton *1
