Highlights
◉ 2-in-1 Design (nur TDM-120P): Wärmebildkamera + 19999-Zähler True RMS Multimeter
◉ 120×90 HD-Bildgebung | <60mK hohe thermische Empfindlichkeit
◉ -20℃ ~ 400℃ (-4℉ ~ 752℉) Temperaturbereich | 0,01-1 einstellbare Emissivität
◉ 2,8" LCD-Touchscreen | 7 Farbpaletten | Ein-Klick-Speicherung & USB-Export
◉ Vollständige Multimeter-Funktionen: AC/DC-Spannung, Widerstand, Kapazität
◉ Tragbar | Typ-C-Ladung | Chinesisch/Englisch Zweisprachig
◉ Breite Anwendung: HLK, Lecksuche, Elektro- & Kfz-Reparatur

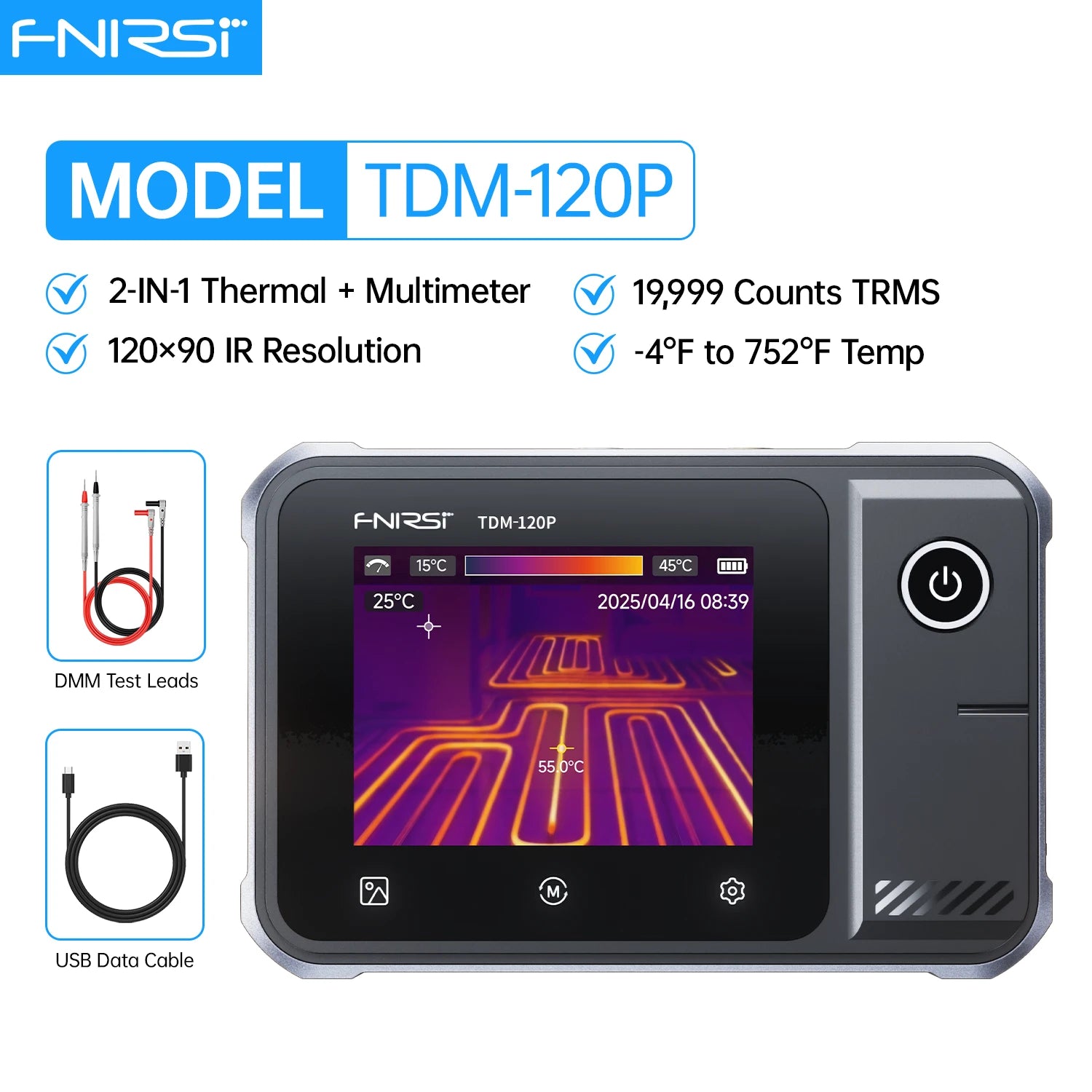

Der TDM-120P ist ein Wärmebild-Multimeter, das Wärmebildtechnologie mit herkömmlichen Multimeterfunktionen kombiniert und umfassendere sowie intuitivere Prüfergebnisse bei elektrischen Prüfungen und verwandten Anwendungen liefert. Es wird häufig in Bereichen wie der Elektrotechnik, der industriellen Fertigung, dem Bauwesen und der Sicherheitsüberwachung eingesetzt. Der TDM-120P bietet zuverlässige technische Unterstützung bei der Geräteprüfung, Fehlerdiagnose und Wartungsverwaltung und trägt dazu bei, Produktionseffizienz, Produktqualität und die allgemeine Sicherheit zu verbessern.
❓ Was sind die Unterschiede zwischen TDM-120 und TDM-120P?
💬 Der TDM-120P unterstützt sowohl Wärmebild- als auch Multimeterfunktionen, während der TDM-120 nur die Wärmebildfunktion unterstützt.
💬 Der TDM-120P unterstützt sowohl Wärmebild- als auch Multimeterfunktionen, während der TDM-120 nur die Wärmebildfunktion unterstützt.
🚨 Das Benutzerhandbuch enthält wichtige Sicherheitsinformationen und Warnhinweise. Bitte lesen Sie es sorgfältig durch und befolgen Sie alle Vorsichtsmaßnahmen strikt.
Wichtige Merkmale
- HD-Wärmebildmodul: Infrarotauflösung von 120×90 mit Vanadiumoxid-Detektor; eine Bildwiederholrate von 25 Hz ermöglicht flüssige Wärmebilder in Echtzeit und erfasst Temperaturabweichungen klar und unmittelbar.
- Hervorragende thermische Empfindlichkeit und Einstellbarkeit: <60 mK thermische Empfindlichkeit, kombiniert mit einem einstellbaren Emissionsgrad von 0,01–1 und einer Messentfernung von 0,5–3 m, für eine genaue Temperaturerfassung in vielfältigen Anwendungsszenarien.
- Präzise Temperaturmessung über einen großen Bereich: Unterstützt Temperaturmessungen über den gesamten Bereich von -4℉ bis 752℉ (-20℃~400℃) mit einer Genauigkeit von ±2℃ oder ±2 % (je nachdem, welcher Wert größer ist); ausgestattet mit automatischer Verfolgung von heißen und kalten Punkten sowie einem Hoch-/Niedrigtemperaturalarm zur schnellen Fehlerlokalisierung.
- True-RMS-Multimeter mit 19.999 Zählungen und umfassenden Funktionen: Bietet professionelle Präzision für Gleichspannung (0–1000 V, ±0,5 % + 3) und Wechselspannung (0–750 V, ±1 % + 3); unterstützt Widerstands-, Kapazitäts-, Durchgangs- und Diodenprüfungen in mehreren Messbereichen sowie eine Datenhaltefunktion und die Echtzeitanzeige von Maximal- und Minimalwerten zur bequemen Datenerfassung und -analyse.
- 2,8-Zoll-LCD-Touchscreen-Bedienung: Reaktionsschnelle LCD-Touch-Steuerung mit 7 umschaltbaren Farbpaletten (Arktis/Heißes Eisen/Eisenrot/Regenbogen/Lava/Schwarz heiß/Weiß heiß) zur klaren visuellen Unterscheidung von Temperaturunterschieden in Wärmebildern.
- Flexible Datenspeicherung und -export: Wärmebilder mit einem Klick auf einer Plug-and-Play-SD-Karte speichern; Bilder und Messdaten per USB mit einem Tastendruck exportieren – für eine einfache Zusammenstellung von Prüfberichten und die gemeinsame Nutzung von Teamdaten.
- Anpassbare intelligente Systemeinstellungen: Integrierte Sprachoptionen für vereinfachtes Chinesisch und Englisch; einstellbare automatische Abschaltung (5/10/20 Min./AUS) und Bildschirmhelligkeit sowie Umschaltung zwischen den Temperatureinheiten ℃/℉ für unterschiedliche Nutzungsgewohnheiten.
- Benutzerfreundliches Design zur Temperaturmessung: Messung mit zwei Cursorn (Mitte + frei positionierbar) zur flexiblen Auswahl von Temperaturpunkten; feste Anzeige der mittleren Temperatur und intelligente Verfolgung von Bereichen mit hohen Temperaturen für präzise Messungen.
- Tragbares und wiederaufladbares Design für den Einsatz vor Ort: Kompaktes, taschengroßes Gehäuse zum einfachen Mitführen bei Außeneinsätzen; USB-C-Ladeanschluss für eine schnelle und bequeme Stromversorgung, ideal für längere Arbeiten im Freien und vor Ort.
- Professionelle Anpassung für vielfältige Einsatzbereiche: Ideal geeignet für HLK-Reparaturen, die Erkennung von Wasserlecks, die Inspektion elektrischer Schaltkreise, die Wartung von Klimaanlagen, die Prüfung von Industrieanlagen und die Diagnose von Fahrzeugfehlern.
Technische Daten
Wärmebildparameter:
Modell
TDM-120 / TDM-120P
7 Farbpaletten
Arktis / Heißes Eisen / Eisenrot / Regenbogen / Lava / Schwarze Hitze / Weiße Hitze
Detektortyp
Vanadiumoxid
Sichtfeld
50°
Bildschirm
2,8-Zoll-LCD-Touchscreen
Bildrate
≤25 Hz
Infrarotauflösung
120*90
Anzeige der Temperaturmessung
Mittelpunkt, automatische Verfolgung hoher/niedriger Temperaturen
Temperaturbereich
-4 ℉ ~ 752 ℉ (-20 ℃ ~ 400 ℃)
Temperatureinheit
℃ / ℉
Genauigkeit
±2 °C oder ±2 % (gemessener Maximalwert)
Hoch-/Niedertemperaturalarm
Unterstützung
Emissionsgrad
0,01–1 einstellbar
Sprachen
Chinesisch / Englisch
Multimeter-Parameter (nur TDM-120P unterstützt):
Gleichspannung
Bereich: 1,9999 V / 19,999 V / 199,99 V / 1000 V
Genauigkeit: ±(0,5 %+3)
Genauigkeit: ±(0,5 %+3)
Wechselspannung
Bereich: 1,9999 V / 19,999 V / 199,99 V / 750,0 V
Genauigkeit: ±(1 %+3)
Genauigkeit: ±(1 %+3)
Widerstand
Bereich: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ
Genauigkeit: ±(0,5 %+3)
Bereich: 1,9999 KΩ / 199,99 Ω
Genauigkeit: ±(2,0 %+3)
Genauigkeit: ±(0,5 %+3)
Bereich: 1,9999 KΩ / 199,99 Ω
Genauigkeit: ±(2,0 %+3)
Kapazität
Bereich: 999,9 μF / 99,99 μF / 9,999 μF / 999,9 nF / 99,99 nF / 9,999 nF
Genauigkeit: ±(2,0 %+5)
Bereich: 9,999 mF / 99,99 mF
Genauigkeit: ±(5,0 %+20)
Genauigkeit: ±(2,0 %+5)
Bereich: 9,999 mF / 99,99 mF
Genauigkeit: ±(5,0 %+20)
Diode
✔ Unterstützung
Durchgangsprüfung
✔ Unterstützung
※ Hinweis: Die Bereiche für Spannung, Widerstand und Kapazität beginnen jeweils bei 0 und reichen bis zu ihren Maximalwerten; die unterschiedlichen Bereiche zeigen verschiedene Auflösungsstufen an.
Lieferumfang TDM-120P
◉ TDM-120P Wärmebildkamera DMM◉ USB-Datenkabel
◉ DMM-Prüfleitungen
◉ Werkzeugtasche
◉ Benutzerhandbuch
Lieferumfang TDM-120
◉ TDM-120 Wärmebildkamera◉ USB-Datenkabel
◉ Werkzeugtasche
◉ Benutzerhandbuch
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
