Highlights

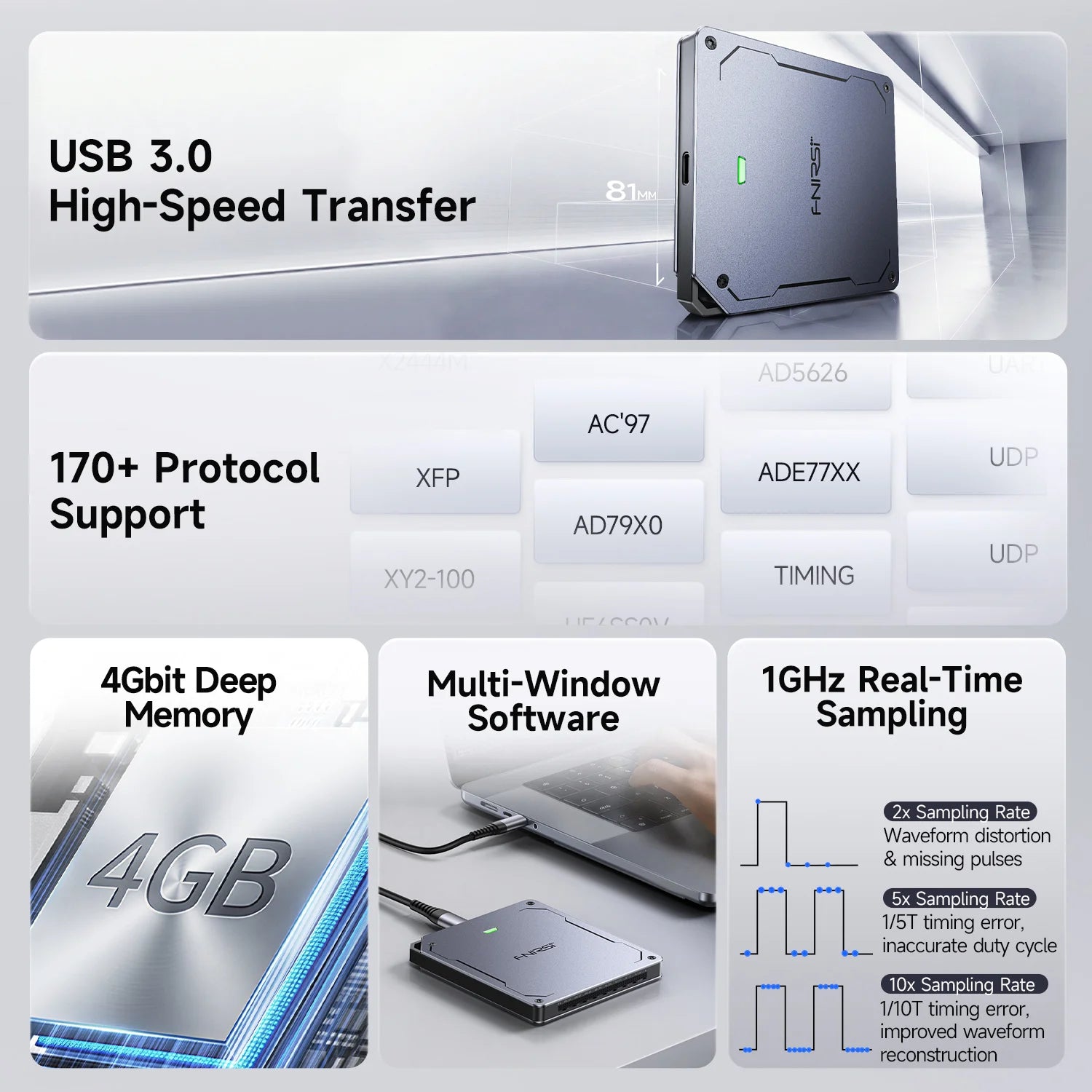

◉ Bis zu 32 Kanäle / 1-GHz-Hochgeschwindigkeitsabtastung
◉ USB 3.0 mit bis zu 5 Gbit/s Hochgeschwindigkeitsdatenübertragung
◉ 4-Gbit-Hardwarespeicher für die Hochgeschwindigkeitspuffererfassung
◉ Über 120 Protokolldecoder mit Unterstützung benutzerdefinierter Protokolle
◉ 4-Kanal-PWM-Ausgang, 3,3 V, 1 Hz–20 MHz
◉ Puffer-, Stream- und Roll-Modi für flexible Datenerfassung
◉ Erweiterte serielle und parallele Triggerfunktionen (nur DLA-32 Plus)

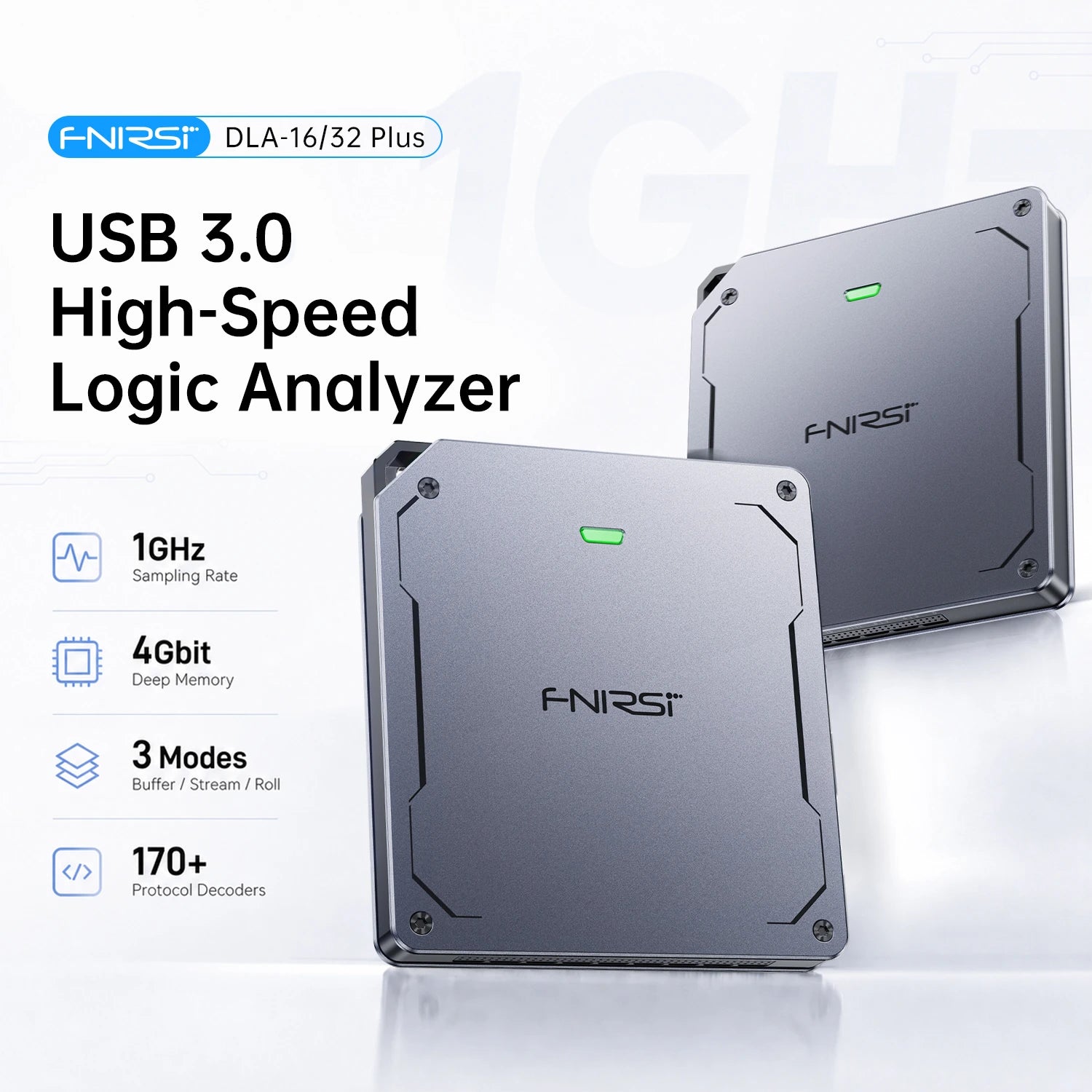

FNIRSI DLA-16/32 Plus bietet bis zu 32 Kanäle, eine Abtastrate von 1 GHz und 4 Gbit Speicher für die Hochgeschwindigkeitserfassung digitaler Signale, Timing-Analyse und Protokolldekodierung.
Funktion
- Flexible Logikanalyse mit 16CH/32CH: Wählen Sie zwischen DLA-16 Plus mit 16 digitalen Kanälen und DLA-32 Plus mit 32 digitalen Kanälen, passend zu unterschiedlichen Anforderungen bei der digitalen Fehlersuche.

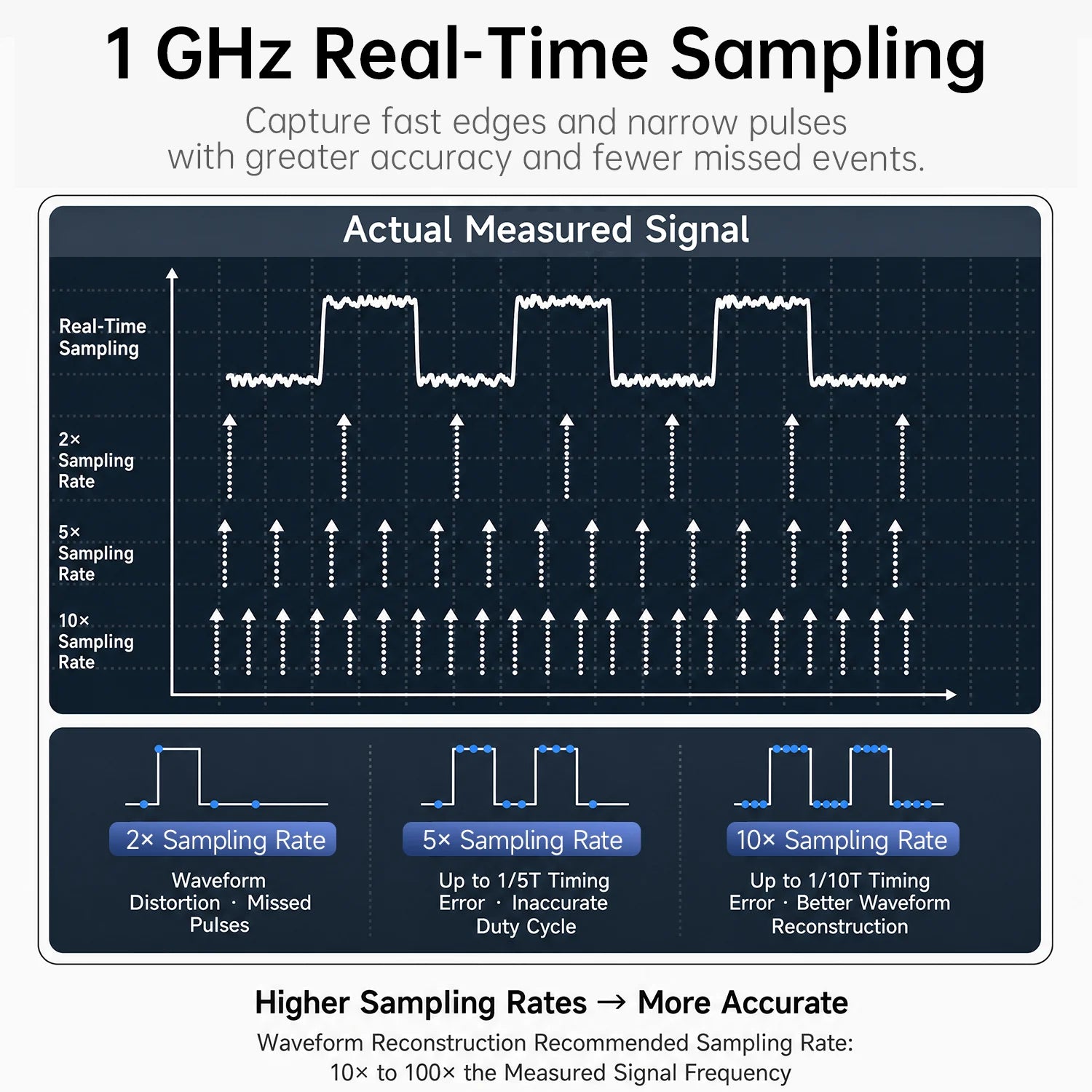

- Hochgeschwindigkeitsabtastung mit bis zu 1 GHz: Beide Modelle unterstützen Abtastung mit bis zu 1CH/1GHz und 8CH/1GHz. DLA-16 Plus erreicht 16CH/500MHz, während DLA-32 Plus bis zu 32CH/250MHz unterstützt und damit eine umfassendere gleichzeitige Signalanzeige ermöglicht.

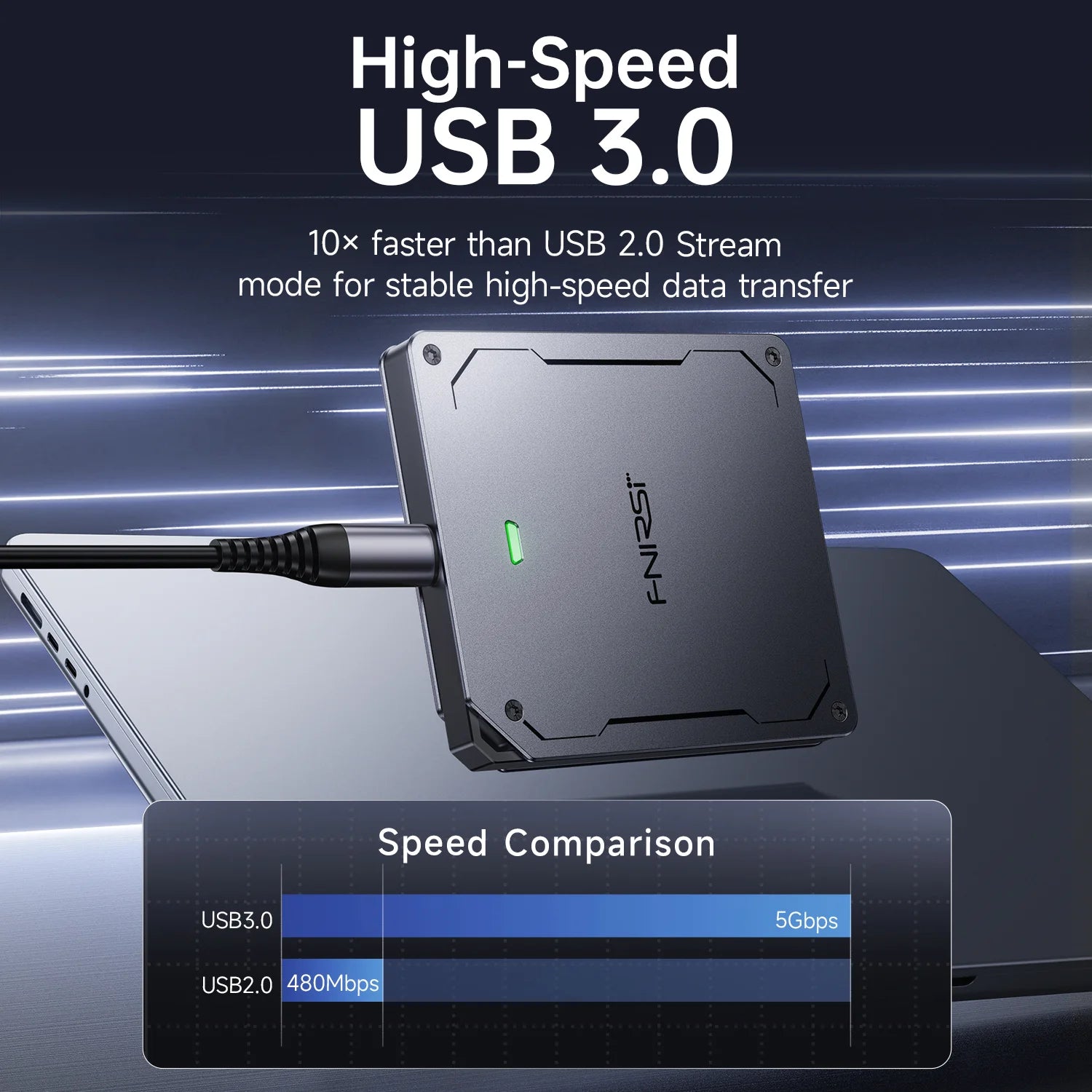

- USB-3.0-Hochgeschwindigkeitsdatenübertragung: Die USB-3.0-Verbindung ermöglicht Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s und unterstützt die effiziente Übertragung erfasster digitaler Wellenformdaten zwischen Logikanalysator und Computer.

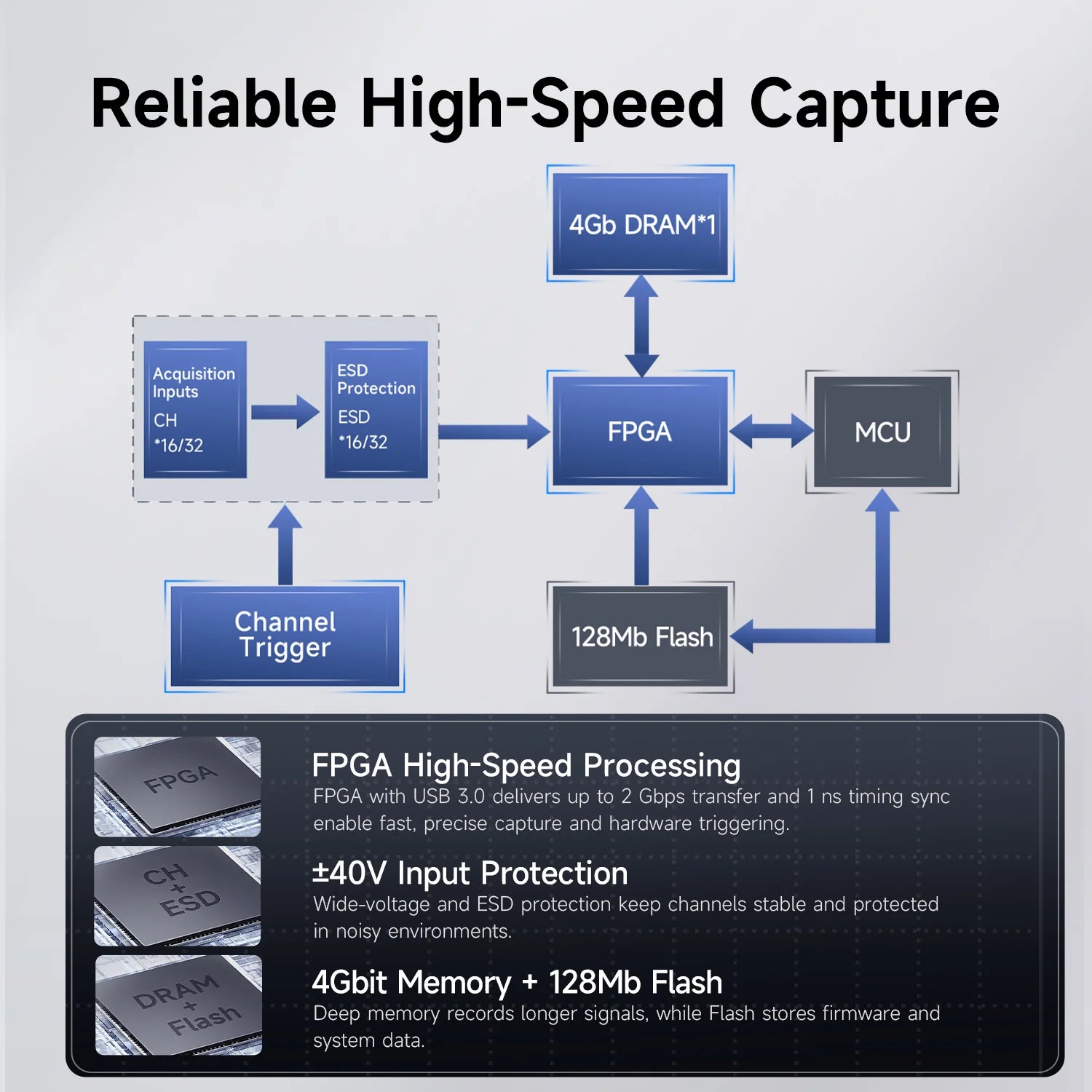

- 4-Gbit-Hardwarespeicher: Beide Modelle verfügen über einen 4-Gbit-Hardwarespeicher für die Erfassung im Puffermodus und bieten damit umfangreiche Speicherkapazität für die Hochgeschwindigkeitserfassung und -analyse digitaler Signale.
- Flexible Stream-Abtastung: DLA-16 Plus unterstützt Stream-Abtastung mit bis zu 16CH/125MHz, während DLA-32 Plus bis zu 32CH/50MHz unterstützt. Dadurch lassen sich digitale Signale über längere Zeiträume und mit mehr Kanälen erfassen.

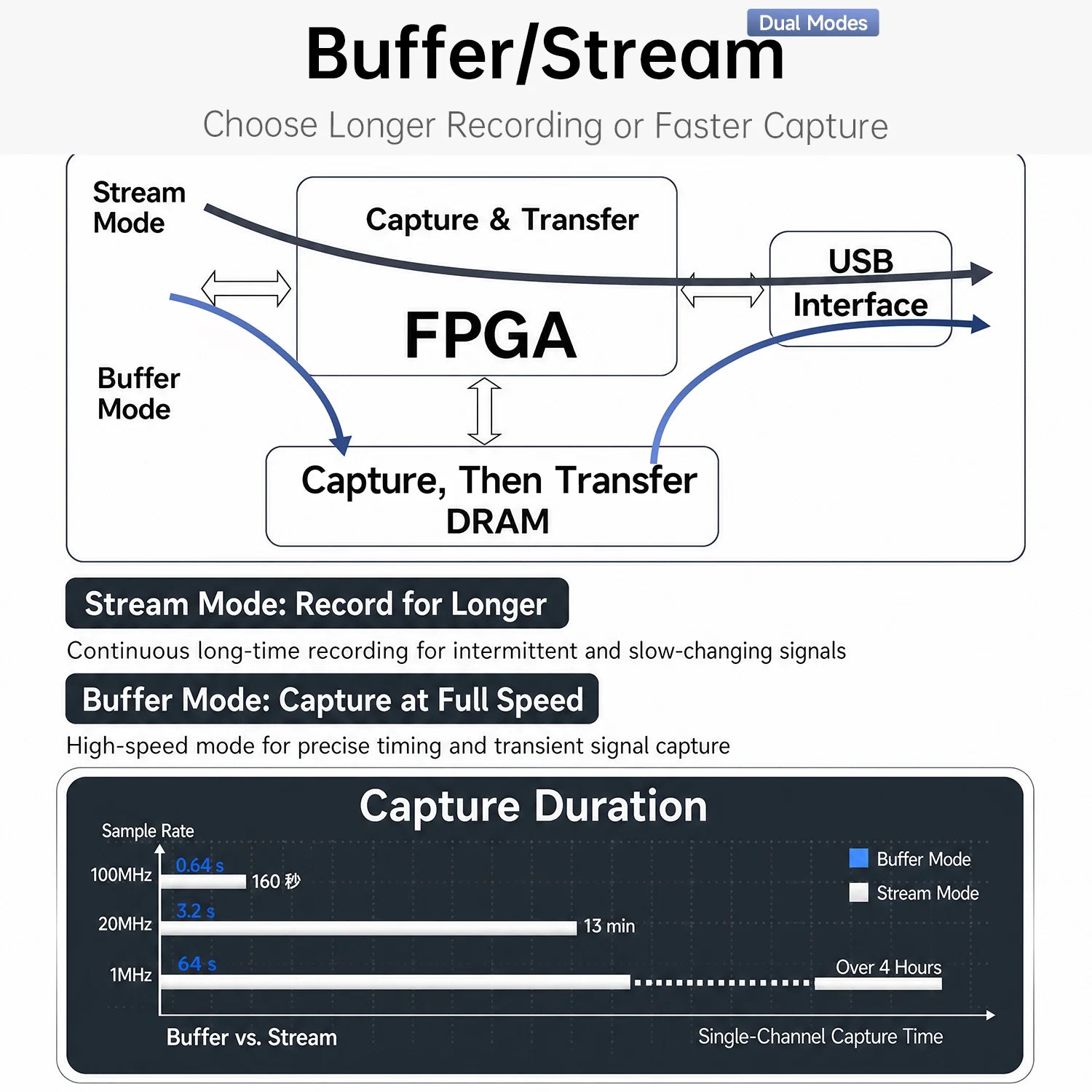

- Puffer-, Stream- und Roll-Aufzeichnungsmodi: Verwenden Sie den Puffermodus für Hochgeschwindigkeitserfassung, den Streammodus für Aufzeichnungen über lange Zeiträume oder den Rollmodus zur Echtzeitüberwachung von Wellenformen – je nach Messaufgabe.
- Vielseitige Triggerung: DLA-16 Plus und DLA-32 Plus unterstützen Triggerung auf steigende Flanke, fallende Flanke, hohen Pegel, niedrigen Pegel und jede Flanke für eine präzise Erfassung digitaler Signale.
- Erweiterte Triggerung beim DLA-32 Plus: Unterstützt serielle und parallele Triggerung mit bis zu 16 konfigurierbaren parallelen Triggerstufen und flexiblen Bedingungen für die serielle Übereinstimmung.
- 120+ Protokolldekodierungen: Unterstützt mehr als 120 Optionen zur Protokolldekodierung sowie eine offene Protokollbibliothek für benutzerdefinierte Protokolle und ermöglicht die Analyse verschiedenster digitaler Kommunikationssignale.
- 4-Kanal-PWM-Ausgang: Vier PWM-Ausgangskanäle liefern 3,3-V-Signale von 1 Hz bis 20 MHz und erweitern die Möglichkeiten zur Signalausgabe für Hardware-Debugging und -Verifizierung.
- Messungen digitaler Wellenformen: Unterstützt Messungen von Pulsbreite, Periodendauer, Frequenz, Tastverhältnis sowie kanalübergreifende Messungen und Zeitdifferenzmessungen für eine detaillierte Analyse von Timing und Wellenformen.
- Effiziente Suche und Navigation in Wellenformen: Durchsuchen Sie erfasste Daten nach Signalpegel oder Flanke, vergrößern Sie ausgewählte Wellenformbereiche, verschieben Sie den Ausschnitt durch die erfassten Daten und navigieren Sie effizient durch mehrere Kanäle.
- Flexible Datenspeicherung und -export: Projekte können im .demo-Format gespeichert und erfasste Daten zur weiteren Analyse, Dokumentation und zum Datenaustausch als CSV- oder BIN-Dateien exportiert werden.
- Anpassbare DLA-Logic-Software: Unterstützt mehrere Seiten, benutzerdefinierte Kanalfarben, anpassbare Tastenkürzel, Firmware-Updates, chinesische und englische Benutzeroberflächen sowie helle und dunkle Designs.

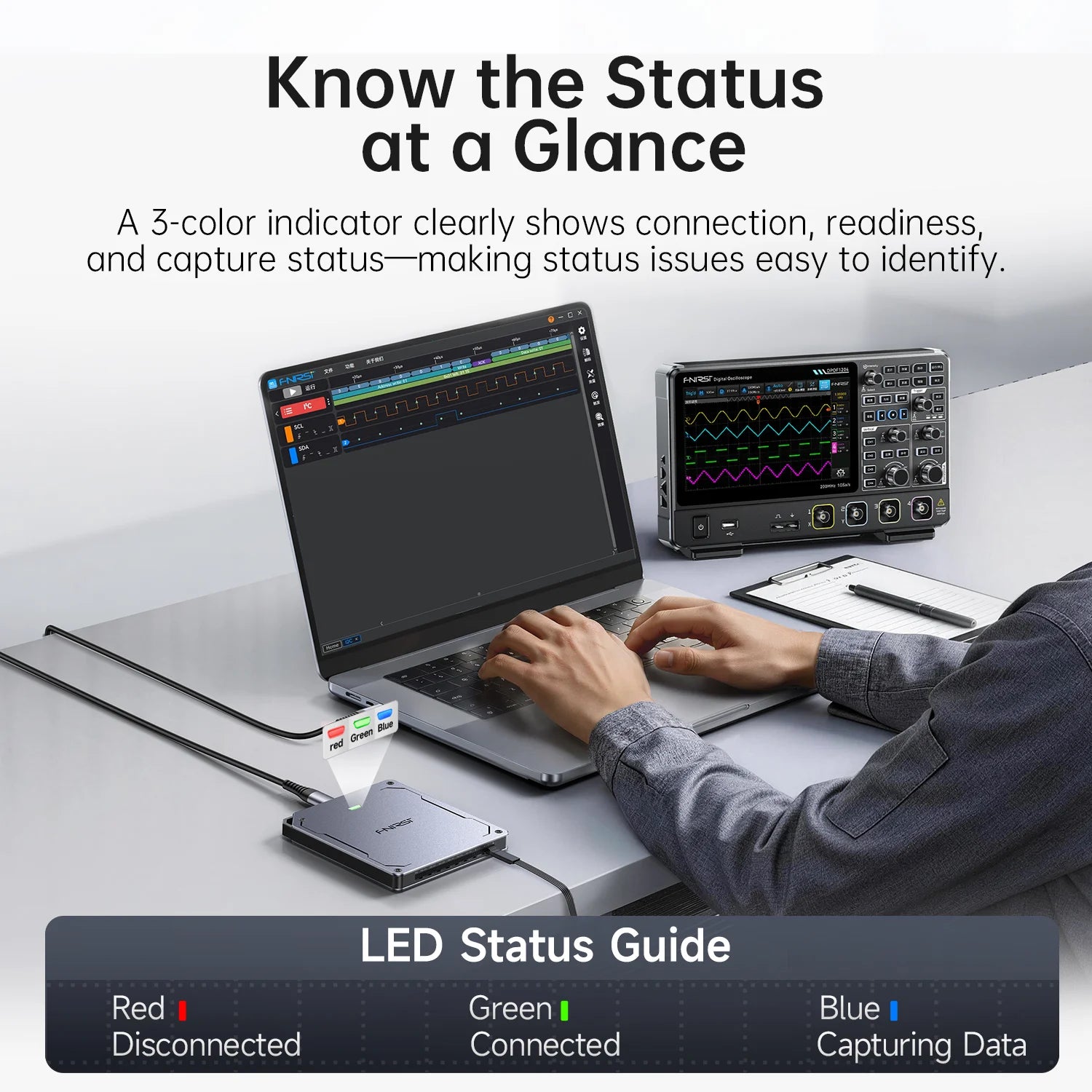

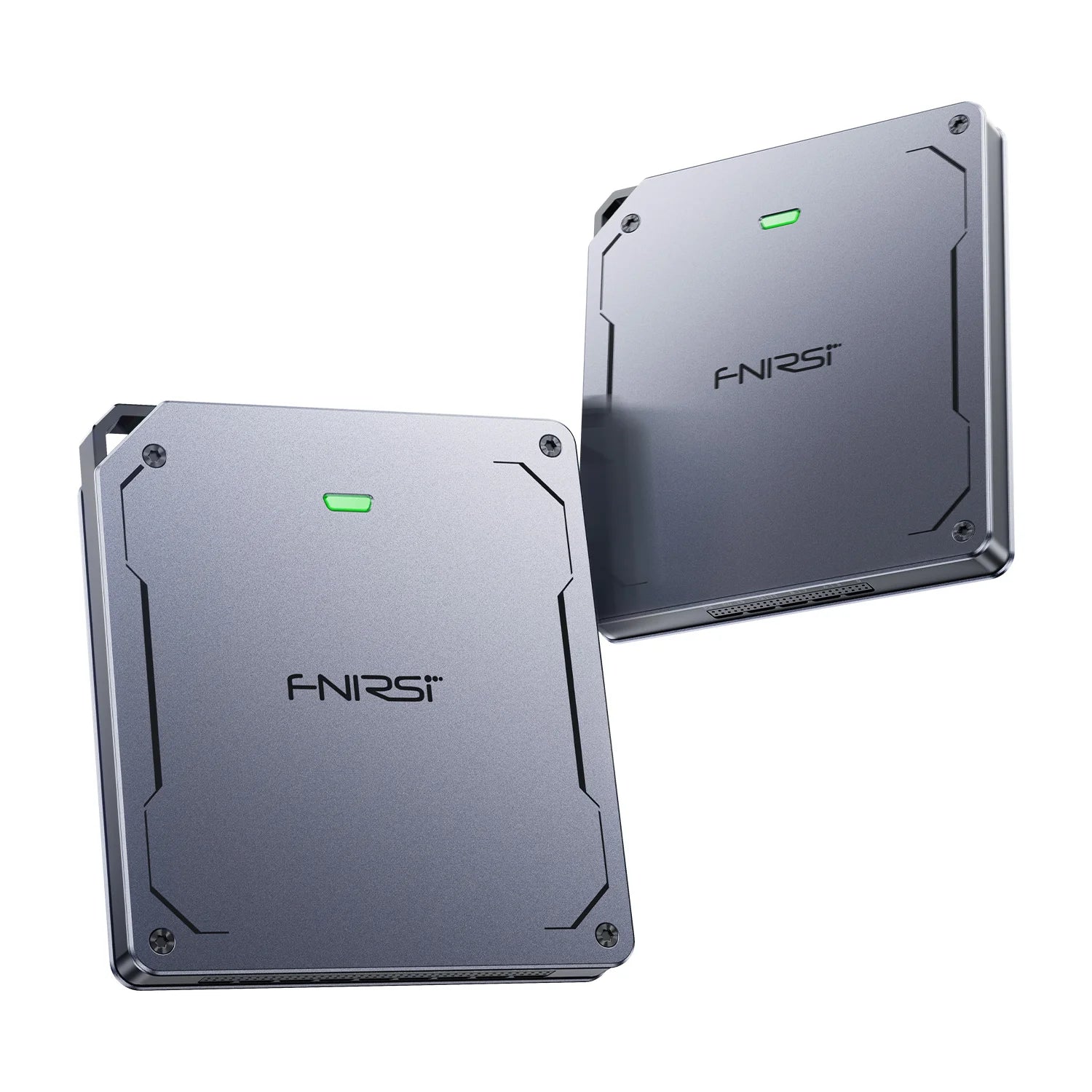

- Kompaktes USB-C-Design: Beide Modelle verfügen über ein kompaktes Design mit etwa 90 × 81 × 11,5 mm, USB-Type-C-Anschluss und Status-LEDs zur schnellen Erkennung des Gerätestatus.
Welches Modell sollten Sie wählen?
DLA-16 Plus
Maximale Puffer-Abtastung: 16 Kanäle / 500 MHz
Maximale Stream-Abtastung: 16 Kanäle / 125 MHz
Maximale Stream-Abtastung: 16 Kanäle / 125 MHz
DLA-32 Plus
Maximale Puffer-Abtastung: 32 Kanäle / 250 MHz
Maximale Stream-Abtastung: 32 Kanäle / 50 MHz
Maximale Stream-Abtastung: 32 Kanäle / 50 MHz
DLA-16 Plus: Eine gute Wahl, wenn 16 Kanäle ausreichen und höhere Abtastraten über alle 16 Kanäle bevorzugt werden.
DLA-32 Plus: Die bessere Wahl für komplexe digitale Systeme, bei denen mehr Signale gleichzeitig über bis zu 32 Kanäle beobachtet werden müssen.
Lieferumfang des DLA-16 Plus / DLA-32 Plus
◉ Logikanalysator DLA-16 Plus oder DLA-32 Plus
◉ 4 Sets mit jeweils 5 abgeschirmten Kabeln
◉ 18 Mini-IC-Testhaken (Version mit hoher Konfiguration)
◉ USB-3.0-Datenkabel
◉ 10 IC-Testhaken
◉ Transparente Aufbewahrungsbox für Testhaken
◉ Aufbewahrungstasche
◉ Benutzerhandbuch
◉ Verpackungsbox
◉ 4 Sets mit jeweils 5 abgeschirmten Kabeln
◉ 18 Mini-IC-Testhaken (Version mit hoher Konfiguration)
◉ USB-3.0-Datenkabel
◉ 10 IC-Testhaken
◉ Transparente Aufbewahrungsbox für Testhaken
◉ Aufbewahrungstasche
◉ Benutzerhandbuch
◉ Verpackungsbox
Lieferumfang des DLA-16 Plus / DLA-32 Plus
◉ Logikanalysator DLA-16 Plus oder DLA-32 Plus
◉ 4 Sets mit jeweils 5 abgeschirmten Kabeln
◉ 18 Mini-IC-Testhaken (Version mit hoher Konfiguration)
◉ USB-3.0-Datenkabel
◉ 10 IC-Testhaken
◉ Transparente Aufbewahrungsbox für Testhaken
◉ Aufbewahrungstasche
◉ Benutzerhandbuch
◉ Verpackungskarton
◉ 4 Sets mit jeweils 5 abgeschirmten Kabeln
◉ 18 Mini-IC-Testhaken (Version mit hoher Konfiguration)
◉ USB-3.0-Datenkabel
◉ 10 IC-Testhaken
◉ Transparente Aufbewahrungsbox für Testhaken
◉ Aufbewahrungstasche
◉ Benutzerhandbuch
◉ Verpackungskarton
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
