Highlights

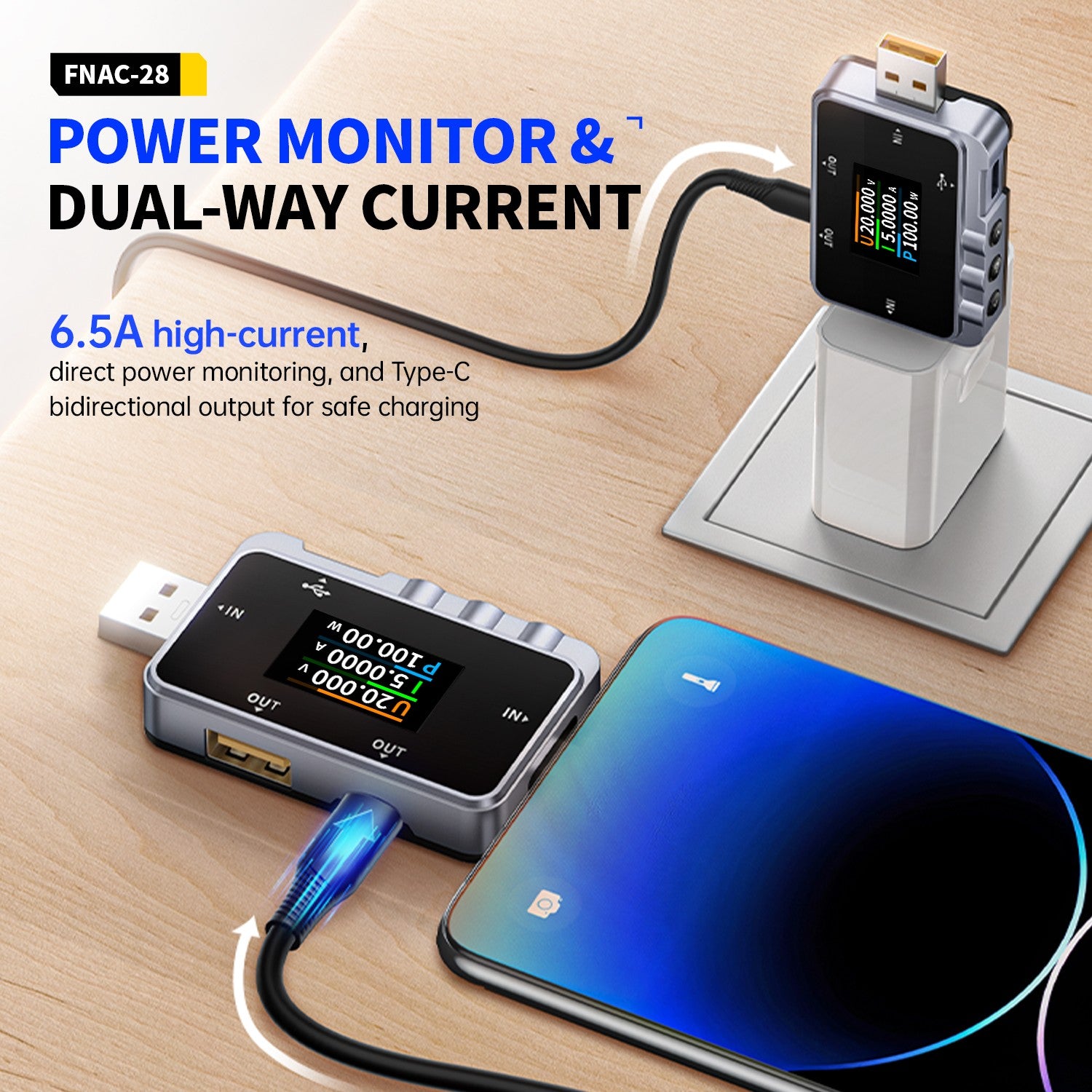

✦ Bidirektionale Hochstromerkennung: FNIRSI FNAC-28 USB-Tester unterstützt 6,5 A bidirektionale Stromerkennung, USB-A/Type-C Schnittstelle kompatibel, misst genau Stromversorgung und Stromverbrauch und bietet den Benutzern detaillierte Datenunterstützung.
✦ Hochpräziser Messchip: Das USB-Leistungsmessgerät verwendet einen externen 16-Bit-ADC, um eine genaue Messung von Spannungs- und Stromdaten zu gewährleisten, reduziert effektiv den Fehlerbereich und verbessert die Professionalität des Tests.

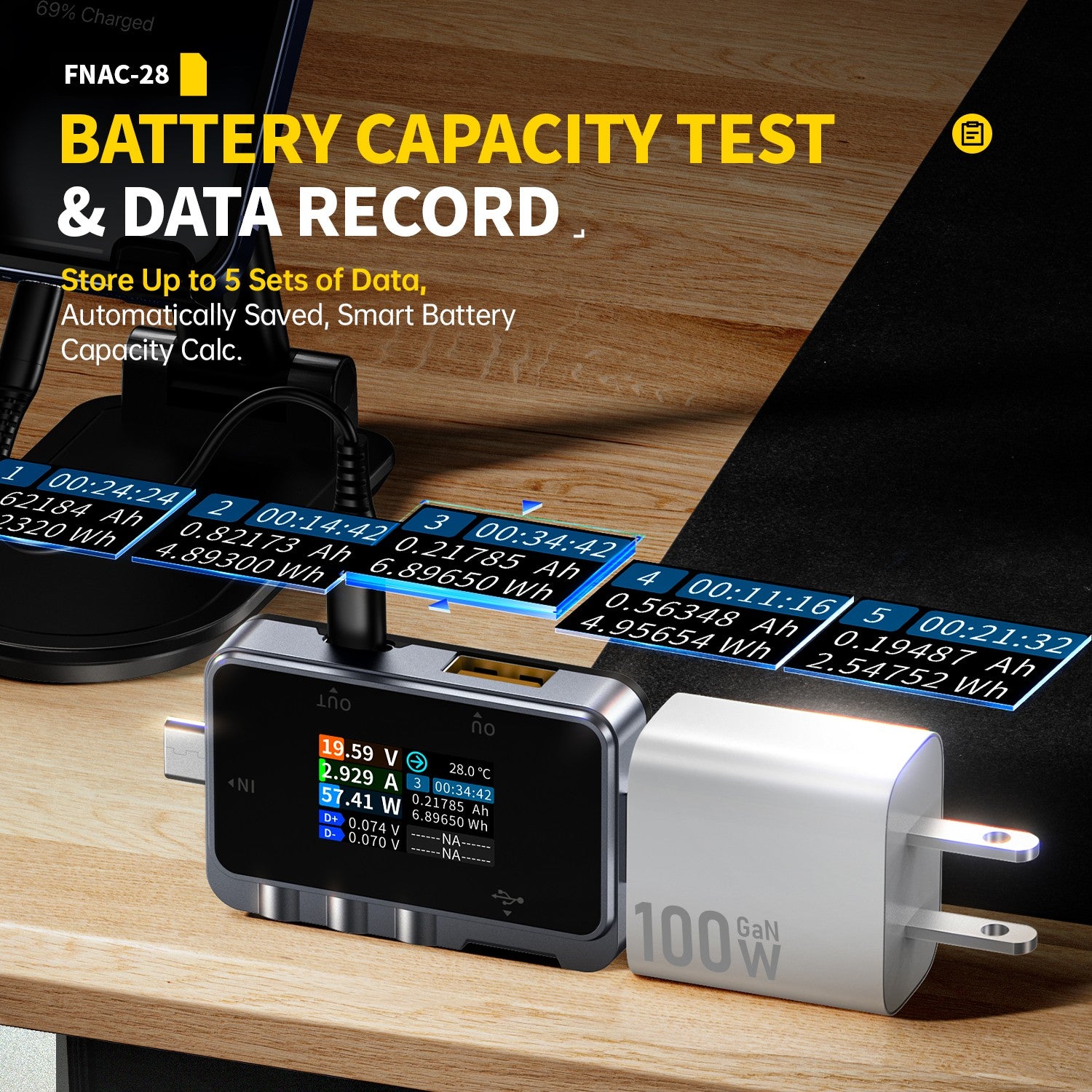

✦ Multifunktionale Datenanalyse: USB-Kabeltester unterstützt Batteriekapazitätstests, speichert 5 Datensätze; unterstützt Kurvenanzeige, Wellenformpause, und der Zeitbasisbereich kann angepasst werden, um die Daten sorgfältig zu beobachten.
✦ Unterstützung von Schnellladeprotokollen: Spannungstester unterstützt QC2.0/QC3.0, FCP/SCP, AFC, VOOC/WARP, SVOOC 1.0/SVOOC2.0 Auslösung. Alle oben genannten Protokolle unterstützen automatische Erkennung, um verschiedene Testanforderungen zu erfüllen.
✦ Kabelerkennung und Simulation: Der USB-Detektor verwendet die Differenzdruckmethode zur Messung des Innenwiderstands des Kabels, simuliert APPLE 2.4 A, DASH Schnellladung, liest DASH-Kabelinformationen aus.

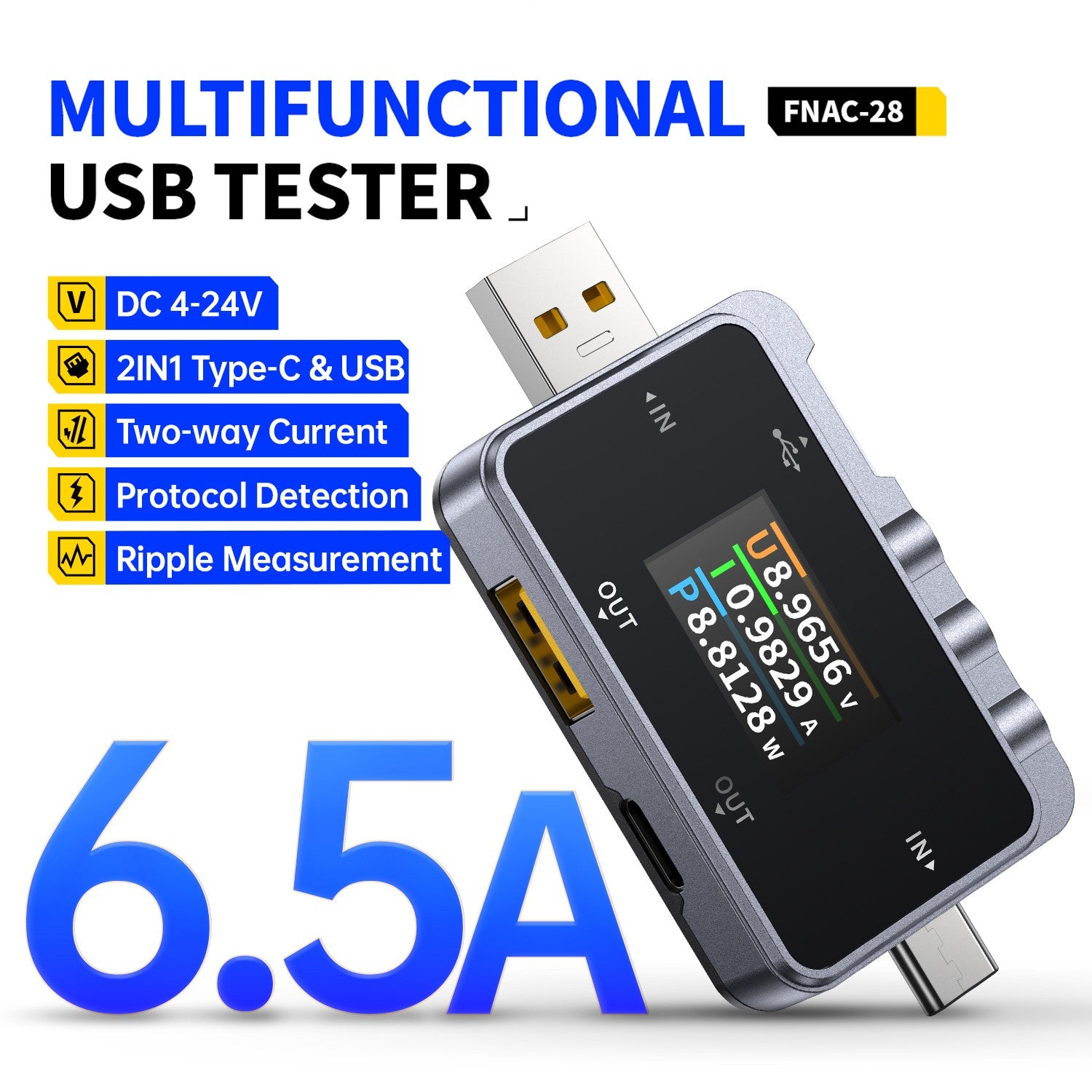

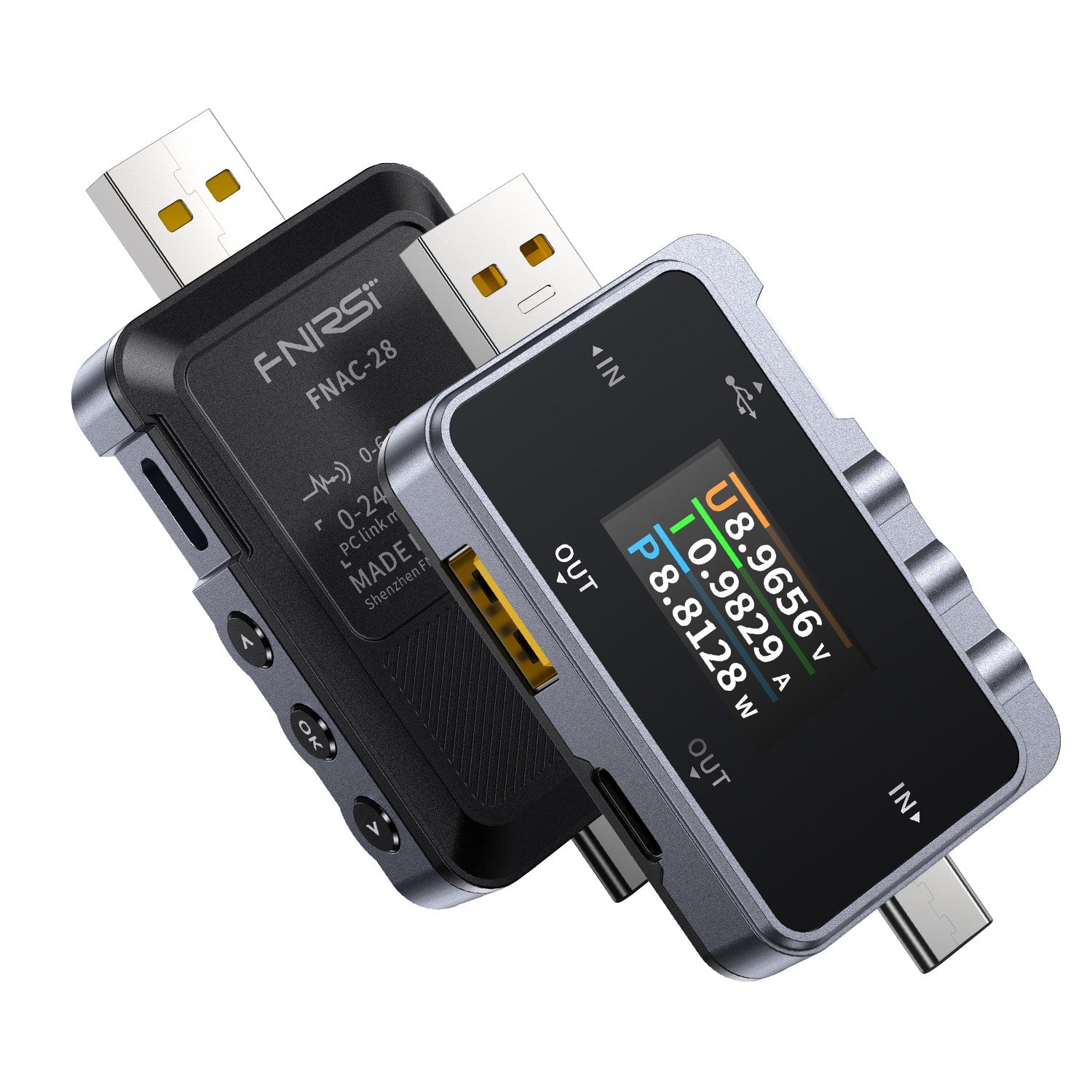

Der FNAC-28 USB-Tester ist ein multifunktionales USB-Spannungs- und Strommessgerät sowie ein Schnellladeauslöser für mobile Kommunikationsendgeräte.
Merkmale
- Es verfügt über ein vollfarbiges, ultraweites Betrachtungswinkel-TFT-LCD-Display und integriert mehrere Schnittstellen, einschließlich USB-A und Typ-C männlicher und weiblicher Anschlüsse, um eine breite Kompatibilität zu gewährleisten.
- Durch die Verwendung eines externen 16-Bit-ADC-Chips bietet es eine hohe Messgenauigkeit.

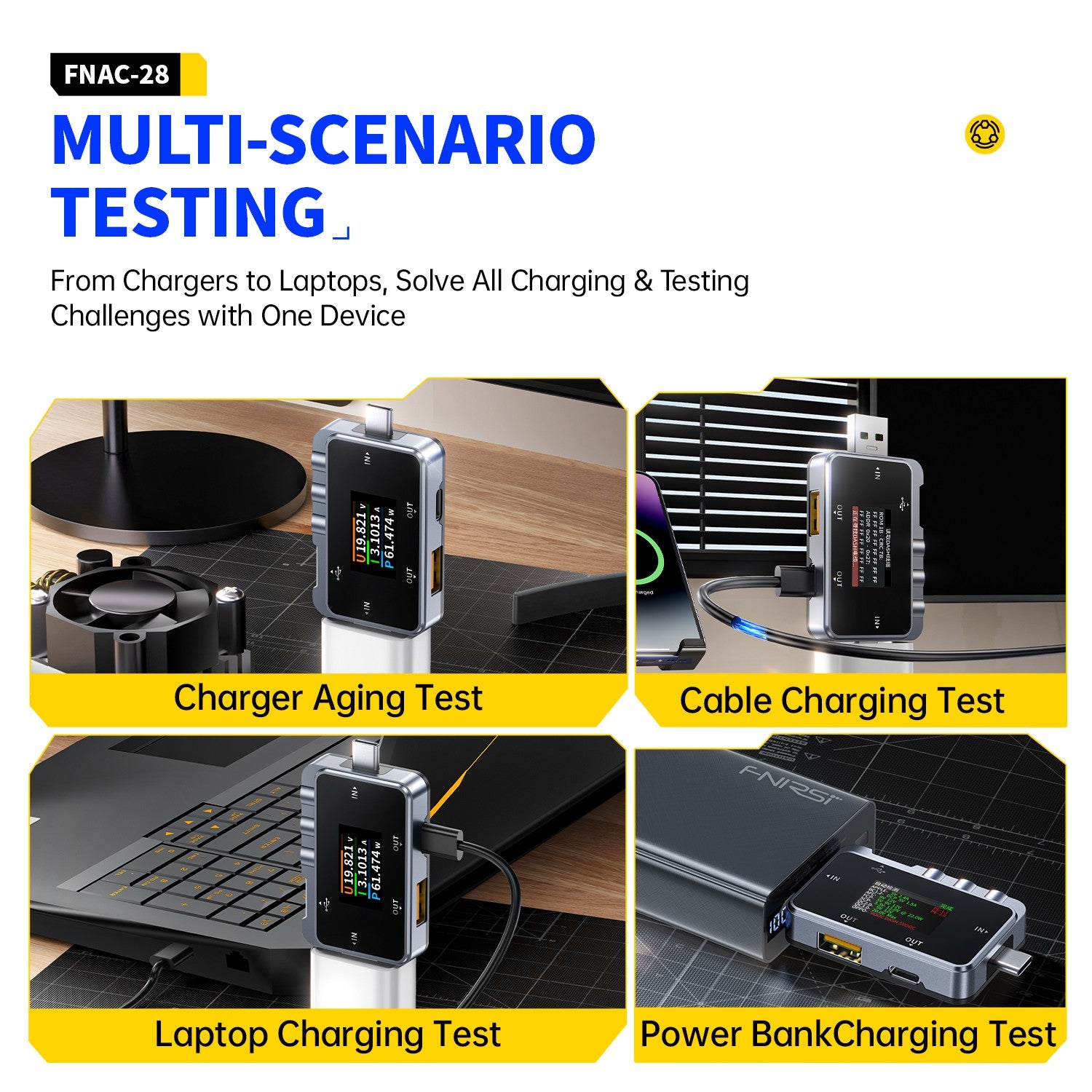

- Dieses Gerät kann die Stromversorgung oder den Verbrauch von USB-Schnittstellen, Telefonladegeräten, USB-Sticks und anderen Produkten messen.
- Es kann auch die Ladeleistung von Telefonen messen, sowie die Eingangs- und Ausgangsbedingungen von Powerbanks und Schnellladeprotokolltests für Ladegeräte durchführen.
Technische Daten
Feuer
FNIRSICH
Modell
FNAC-28
Bildschirm
1,06 Zoll Farbdisplay
Überwachte Spannung
4 bis 24 V
Überwachter Strom
0 bis 6,5 A
Überwachte Leistung
0–156 W
Protokollerkennung
① QC2.0: 5V/9V/12V/20V
② QC3.0: 3,4 – 20 V
③ FCP: 9 V/12 V/20 V
④ SCP: 5,5 – 6,0 V
⑤ AFC: 9 V/12 V
⑥VOOC/WARP: 20 V
⑦ SVOOC 1.0: Unterstützung
⑧ SVOOC 2.0: Unterstützung
② QC3.0: 3,4 – 20 V
③ FCP: 9 V/12 V/20 V
④ SCP: 5,5 – 6,0 V
⑤ AFC: 9 V/12 V
⑥VOOC/WARP: 20 V
⑦ SVOOC 1.0: Unterstützung
⑧ SVOOC 2.0: Unterstützung
Kabelwiderstand
Unterstützung
DASH-Kabel erkennen
Unterstützung
Weiches DASH-Kabel
Unterstützung
Weiches APPLE 2.4A
Unterstützung

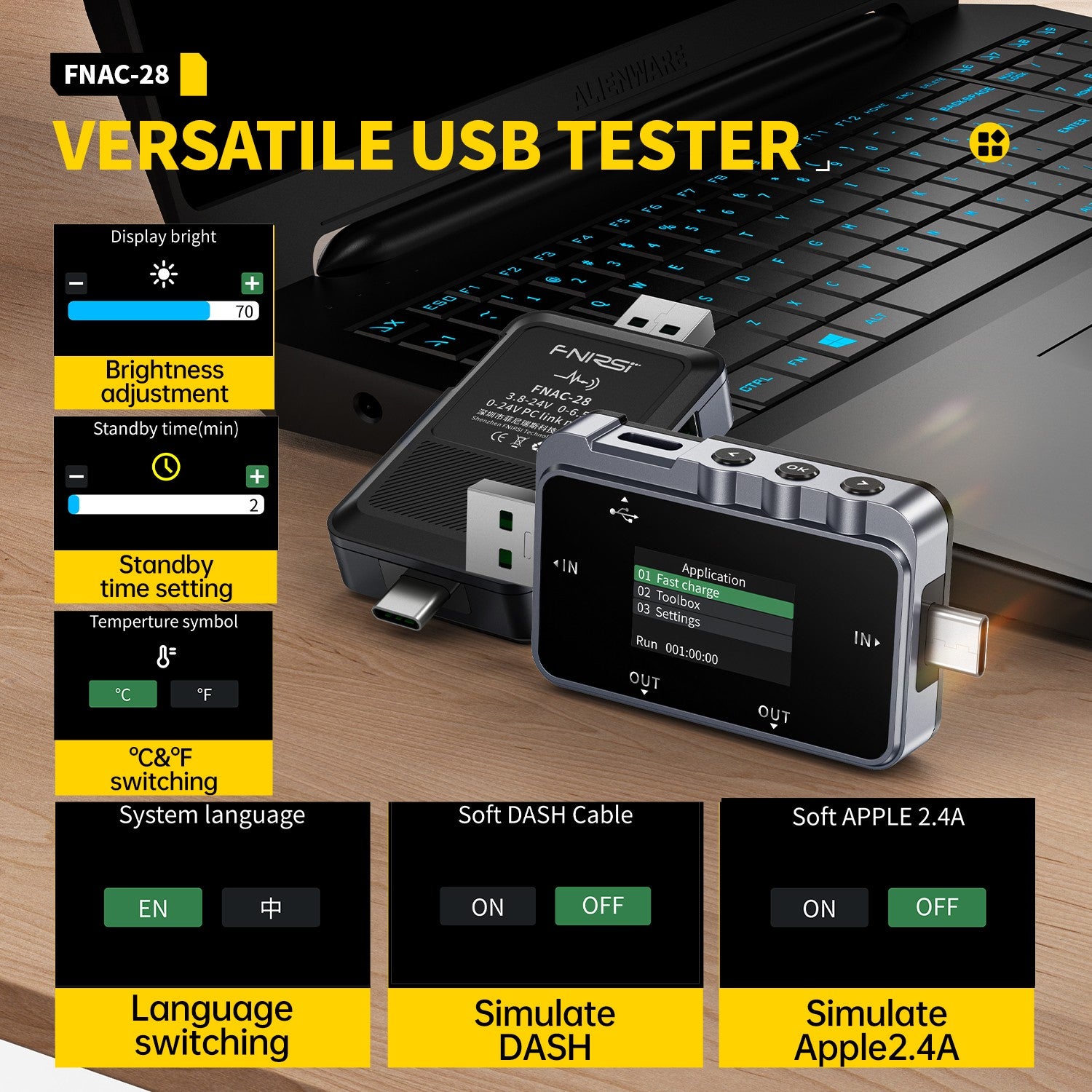

Helligkeitsanpassung
Unterstützung
Einstellung der Standby-Zeit
Unterstützung
Temperatursymbol
℃ und ℉ Schalter
Sprache
Chinesisch und Englisch
Firmware-Aktualisierung
Unterstützung
Abmessungen
73×36×12mm
Gewicht
21 g
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
