Highlights
◉ Analog 4CH Ultra Präzision – Gleichzeitige Mehrsignal-Analyse
◉ 200 MHz Bandbreite – Deckt ein breites Anwendungsspektrum ab
◉ 1 GSa/s Abtastrate – Präzise Wellenform-Rekonstruktion
◉ 450.000 wfms/s Erfassungsrate – Erfasst seltene Anomalien sofort
◉ 14 Mpts Tiefenspeicher – Langzeit-Signalaufzeichnung
◉ Fortschrittliches Trigger-System – 13+ Trigger + Protokoll-Trigger
◉ Ultra-niedriges Rauschen (70–90 μVrms) – Saubere und präzise Messungen
◉ 1M-Punkt FFT-Analyse – Leistungsstarke Frequenzbereichs-Einblicke
◉ 90.000 Segment-Historienmodus – Effiziente Ereignisverfolgung
◉ Alles-in-einem Funktionalität – Oszilloskop + FFT + Zähler + Decoder
Das FNIRSI DPOF1204 ist ein leistungsstarkes 4-Kanal Digitalphosphor-Oszilloskop, das für Ingenieure, Entwickler und fortgeschrittene Elektronikdiagnostik entwickelt wurde.
Basierend auf einer SoC + FPGA integrierten Architektur bietet es 200 MHz Bandbreite, 1 GSa/s Abtastung und bis zu 14 Mpts Speichertiefe, was eine präzise Signalrekonstruktion und tiefgehende Wellenformanalyse gewährleistet.
Mehr als nur ein Oszilloskop integriert das DPOF1204 FFT-Spektrumanalyse, Frequenzmessung und serielle Protokoll-Dekodierung und ist damit eine echte All-in-One-Messstation für Debugging, Validierung und Produktionstests.
Mit ultra-rauscharmer Leistung, hoher Wellenform-Erfassungsrate und fortschrittlichen Trigger-Funktionen ermöglicht es den Anwendern, seltene Anomalien zu erfassen, komplexe Signale zu analysieren und die Fehlersuche sicher zu beschleunigen.
Eigenschaften
1. Analog 4CH Ultra-Präzision:
Ausgestattet mit vier unabhängigen analogen Kanälen gewährleistet das DPOF1204 eine hochpräzise Signalerfassung und genaue Mehrkanalanalyse für komplexe und anspruchsvolle Messanwendungen.
2. Hochleistungs-Signalerfassung:
Es liefert eine Bandbreite von 200 MHz und eine maximale Echtzeit-Abtastrate von 1 GSa/s, was eine genaue Wellenformrekonstruktion und zuverlässige Messergebnisse sicherstellt.
3. Ultra-schnelle Wellenform-Erfassungsrate:
Mit einer Wellenform-Erfassungsrate von bis zu 450.000 Wellenformen pro Sekunde erlaubt das Gerät den schnellen Nachweis von transienten Ereignissen und seltenen Signalabweichungen.
4. Tiefe Speichertiefe:
Das Oszilloskop bietet eine Speichertiefe von bis zu 14 Mpts, was eine langzeitige Signalaufzeichnung bei gleichzeitig hoher Auflösung während der Wellenformvergrößerung und Analyse ermöglicht.
5. Ultra-rauscharm & hohe Empfindlichkeit:
Sein ultra-rauscharmes Design mit einem Rauschboden von nur 70–90 μVrms und einer Empfindlichkeit von 500 μV/div gewährleistet präzise Messungen von Signalen mit niedrigem Pegel und verbesserte Signalqualität.
6. Fortschrittliches Trigger-System:
Das Gerät verfügt über mehr als 13 Hardware-Trigger-Modi sowie serielle Bus-Trigger, die eine präzise Erfassung komplexer Signalzustände und protokollspezifischer Ereignisse ermöglichen.
7. Integrierte FFT-Spektrumanalyse:
Die integrierte FFT-Funktion unterstützt bis zu 1M-Punkt-Verarbeitung mit Spitzen- und Marker-Erkennung, was eine effiziente Frequenzbereichsanalyse neben Zeitbereichsmessungen ermöglicht.
8. Umfassende Messfunktionen:
Es bietet 38 automatische Messparameter für Spannung, Zeit und Verzögerung sowie Unterstützung für statistische Analysen, mathematische Operationen und Verlaufsmessungen.
9. Serielle Bus-Dekodierung:
Das Oszilloskop unterstützt I2C-, SPI-, UART-, CAN- und LIN-Dekodierung, was die Fehlersuche in eingebetteten Systemen und die Kommunikationsanalyse vereinfacht.
10. Verlauf- & Sequenzmodus:
Es unterstützt bis zu 90.000 segmentierte Aufzeichnungen mit minimaler Totzeit, was effizientes Erfassen, Wiedergeben und schnelles Lokalisieren von Anomalien ermöglicht.
11. Intelligente Analysetools:
Das Gerät beinhaltet Ereignissuche und Navigationsfunktionen, die es Benutzern ermöglichen, Wellenformereignisse schnell anhand definierter Kriterien zu finden.
12. Pass/Fail-Testfunktion:
Es unterstützt Hochgeschwindigkeits-Pass/Fail-Tests mit benutzerdefinierten Toleranzen, was es für automatisierte Tests und Produktionslinienanwendungen geeignet macht.
13. Benutzerfreundliche Bedienung:
Die intuitive Benutzeroberfläche verfügt über einen 7-Zoll-Touchscreen und 18 Ein-Klick-Verknüpfungen, die die Effizienz steigern und den Arbeitsablauf vereinfachen.
14. Flexible Konnektivität & Fernsteuerung:
Mehrere Schnittstellen einschließlich USB, LAN und Trigger-Ein-/Ausgang, kombiniert mit SCPI-Befehlen und WebControl-Unterstützung, ermöglichen Fernbedienung und Systemintegration.
15. Fortschrittliche Hardware-Architektur:
Basierend auf einer SoC- und FPGA-integrierten Architektur gewährleistet das Oszilloskop Hochgeschwindigkeitsverarbeitung, Signalqualität und stabile Leistung in anspruchsvollen Umgebungen.
Technische Daten
Modell
DPOF1204
Bandbreite
200 MHz
Kanäle
4
Max. Wellenform-Erfassungsrate
450.000 Wellenformen/s (Sequenzmodus)
Max. Echtzeit-Abtastrate
Duale 1 GSa/s ADCs, 500 MSa/s pro Kanal (4CH), bis zu 1 GSa/s im Interleaved-Modus
Trigger-Typen
Flanke, Steigung, Pulsbreite, Fenster, Runt, Intervall, Ausfall, Muster, Video, Seriell (I2C, SPI, UART, CAN, LIN)
Max. Speichertiefe
14 Mpts (Interleaved), 7 Mpts (Nicht-interleaved)
Schnittstellen
USB Host, USB Gerät, LAN, Pass/Fail, Trigger-Ausgang
Dekodierung
I2C, SPI, UART, CAN, LIN
Sonden
200 MHz Passive Sonden (FOP-200B) *4
Anzeige
7" Touchscreen, 800 × 480
Gewicht
≈1036g

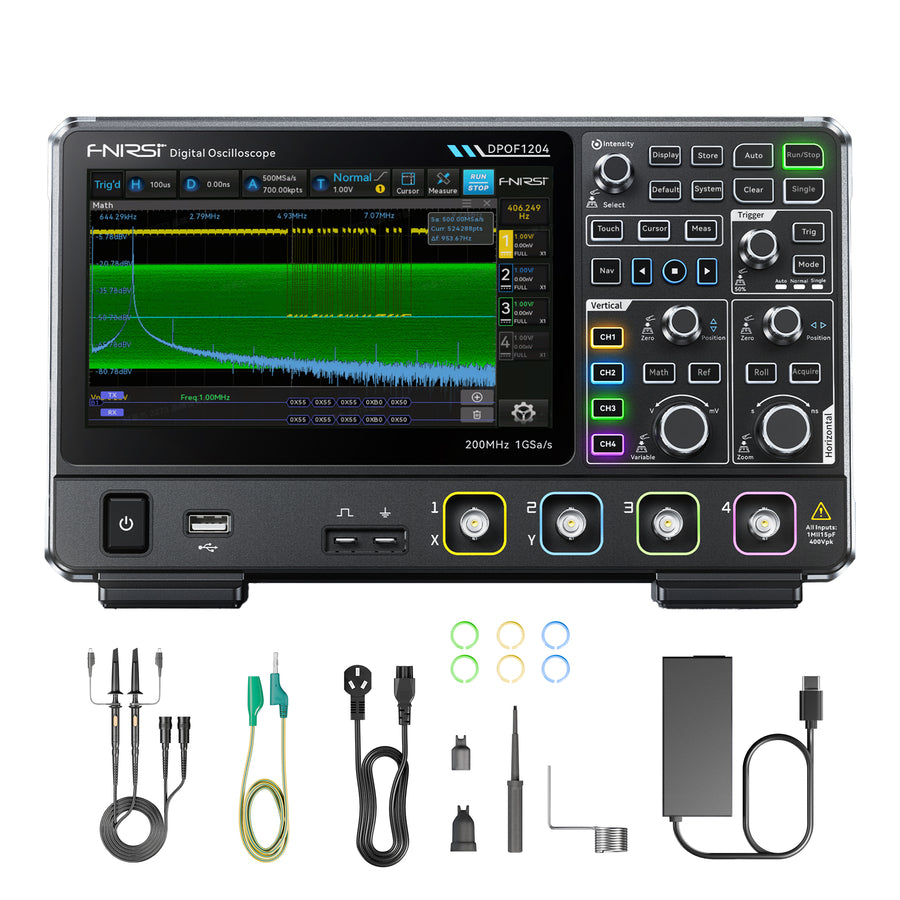

Packungsinhalt:
◉ DPOF1204 Host
◉ Passive Sonden x4
◉ Erdungskabel
◉ Netzadapter (US- oder EU-Stecker)
◉ USB-A-auf-USB-B-Kabel
◉ Benutzerhandbuch
◉ Passive Sonden x4
◉ Erdungskabel
◉ Netzadapter (US- oder EU-Stecker)
◉ USB-A-auf-USB-B-Kabel
◉ Benutzerhandbuch
Packliste:
◉ DPOF1204 Host
◉ Passive Sonden x4
◉ Erdungskabel
◉ Netzadapter (US- oder EU-Stecker)
◉ USB-A-auf-USB-B-Kabel
◉ Benutzerhandbuch
◉ Passive Sonden x4
◉ Erdungskabel
◉ Netzadapter (US- oder EU-Stecker)
◉ USB-A-auf-USB-B-Kabel
◉ Benutzerhandbuch
Umwelt und Vorsichtsmaßnahmen
Das Gerät sollte in einem Softcase aufbewahrt werden, und die Betriebsumgebung sollte bei einer Temperatur von -5~40℃ liegen, und die relative Luftfeuchtigkeit sollte 80% nicht überschreiten.
Das Gerät sollte an einem sauberen und trockenen Ort aufbewahrt werden, um Feuchtigkeit, Schimmel, starken Druck, mechanische Schäden, Luftfeuchtigkeit und direkte Sonneneinstrahlung zu vermeiden.
Vermeiden Sie die Verwendung bei Regen oder Nebel, vermeiden Sie das Fallenlassen oder Schocken.
Wenn der Bildschirm des LCD nicht aufleuchtet, deutet dies darauf hin, dass die Spannung zu niedrig ist und rechtzeitig aufgeladen werden muss.
