Points forts

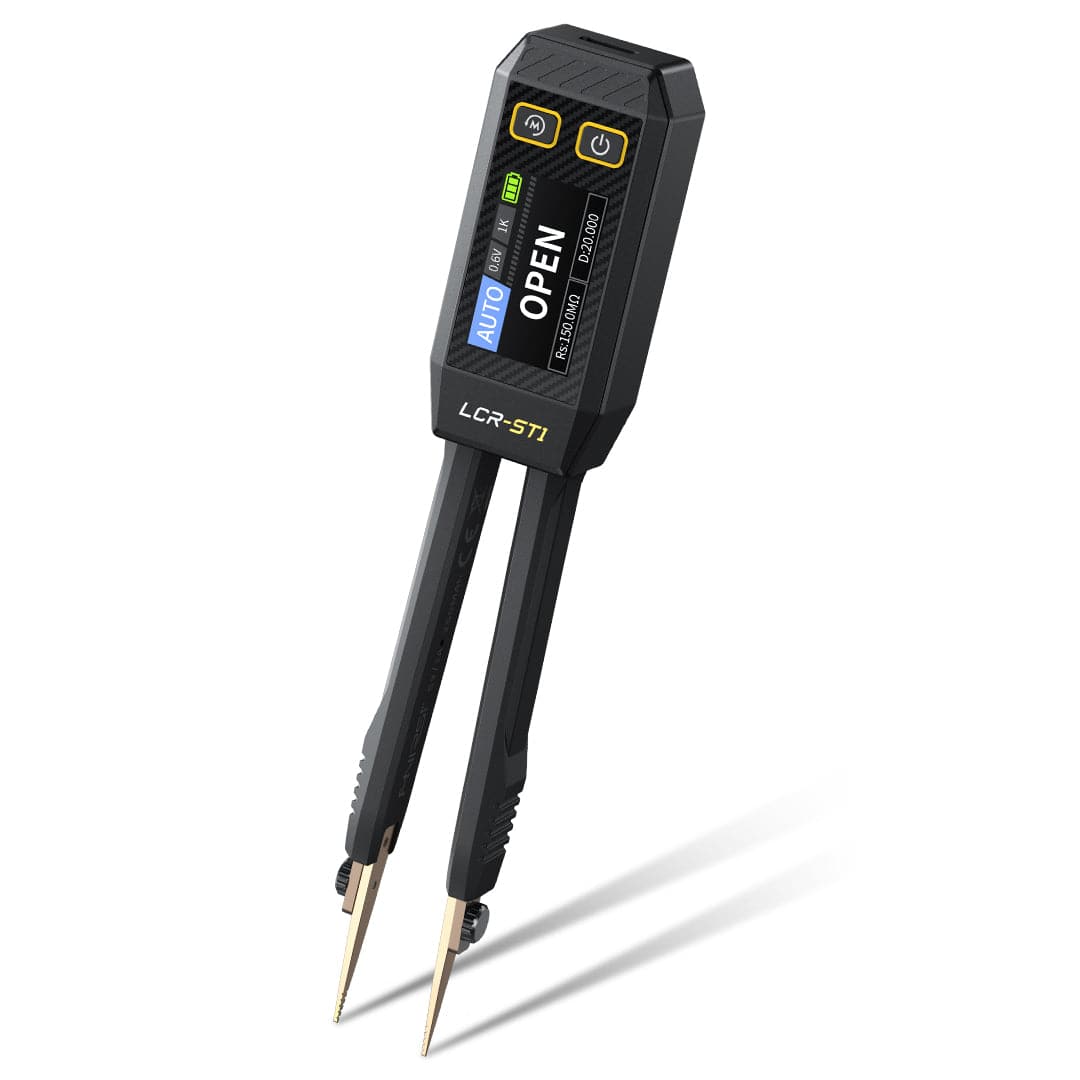

✦ Testeur de pinces LCR : Le FNIRSI LCR-ST1 est un instrument portable et multifonctionnel pour mesurer la résistance, la capacité, l'inductance et les diodes.

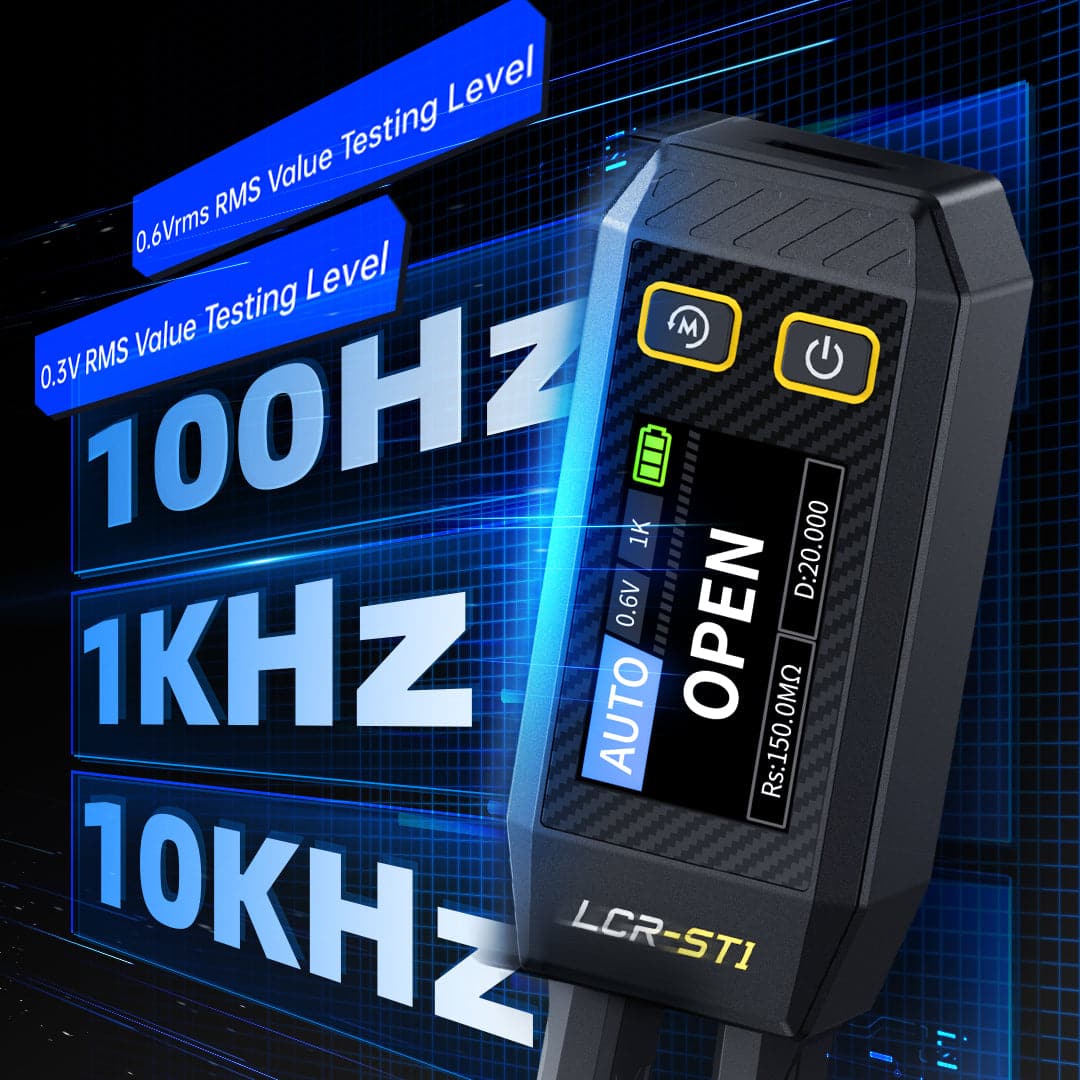

✦ Plage de mesure : 3 fréquences de test – 100 Hz, 1 kHz, 10 kHz. 2 tensions de test - 0,3 Vrms, 0,6 Vrms. R : 10 mΩ à 10 MΩ / C : 1 pF à 22 mF / L : 1 uH à 10 H.

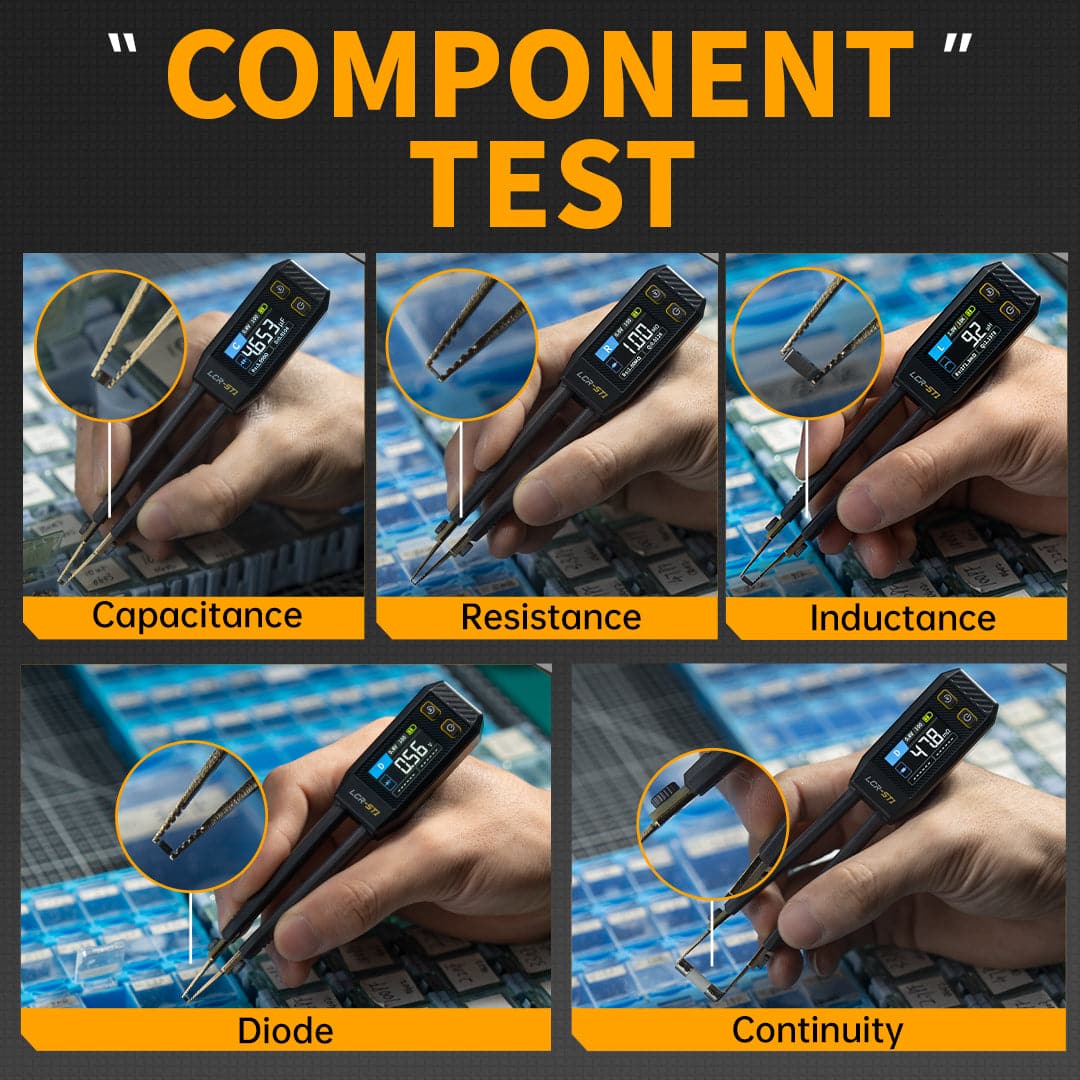

✦ Fonctions multiples : Lecture des valeurs D, Z, Q, R, ESR. Reconnaissance automatique des composants électroniques, affichage des paramètres primaires et secondaires. Écran couleur HD de 1,14'', facile à utiliser.

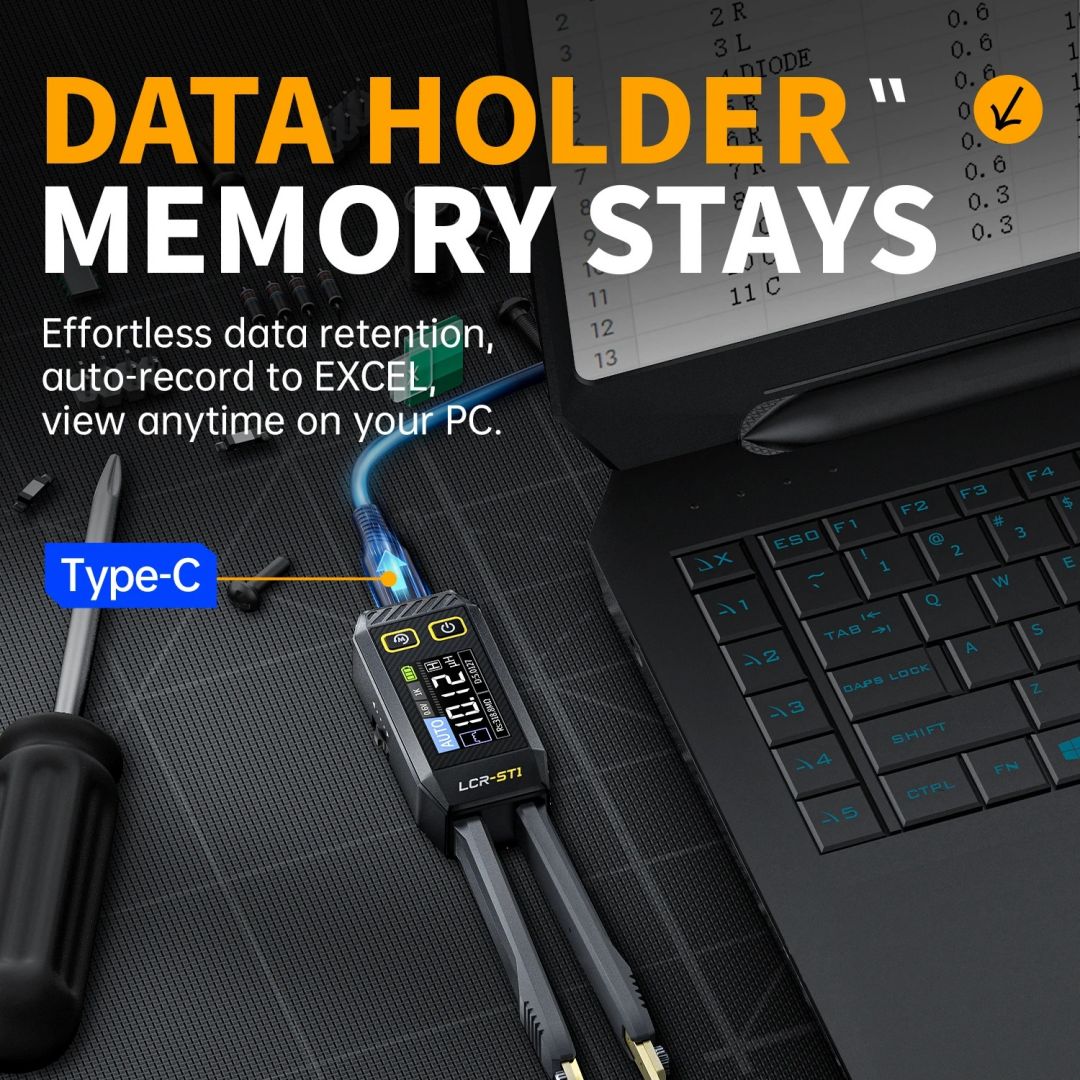

✦ Stockage et exportation des données : Le testeur LCR enregistre automatiquement les relevés de test et permet le transfert des données vers un PC via Excel.

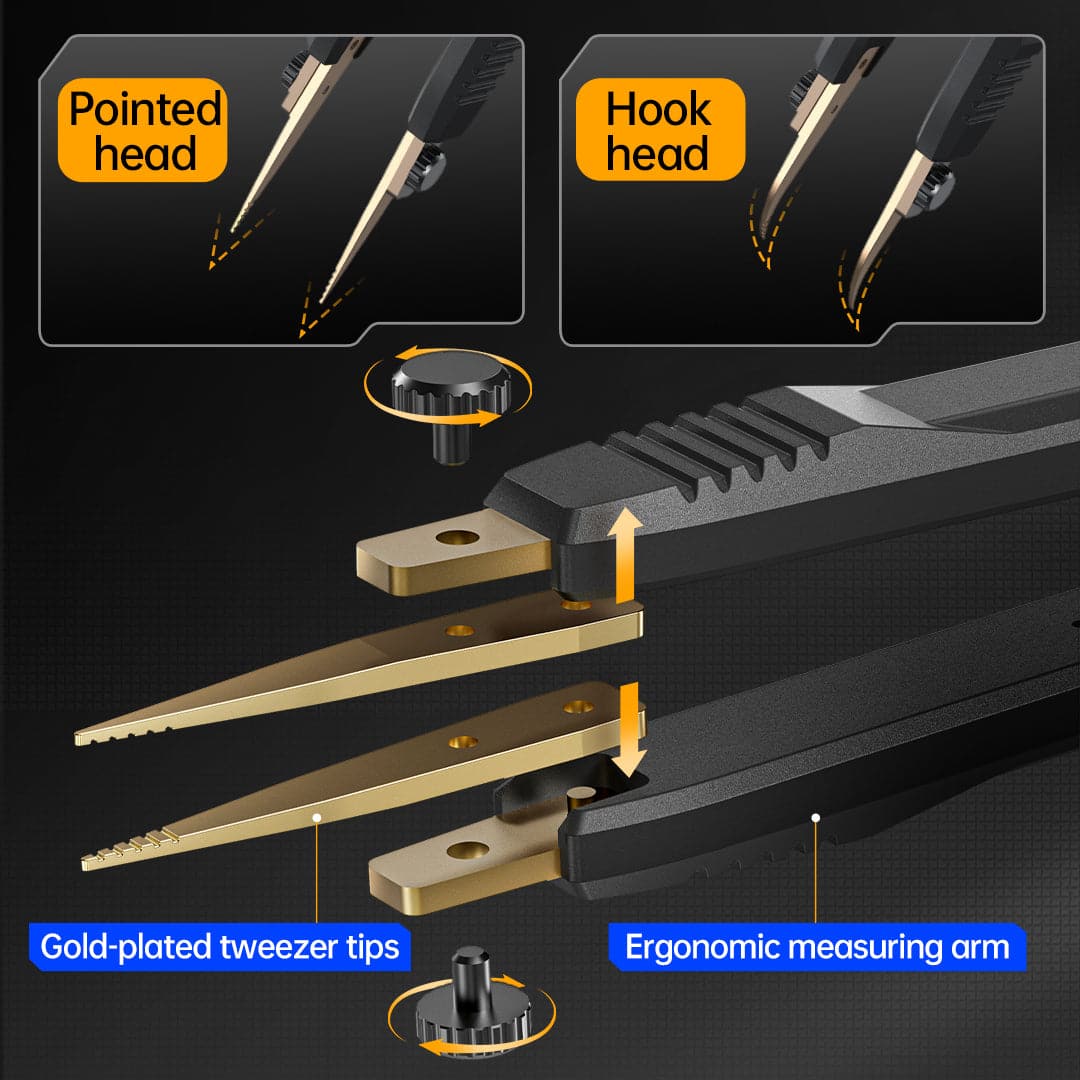

✦ 2 types de têtes de pince : Avec tête pointue et tête crochet, il est pratique pour tester différents types de produits. Il est équipé d'une pochette de rangement et peut être chargé via un câble de données.

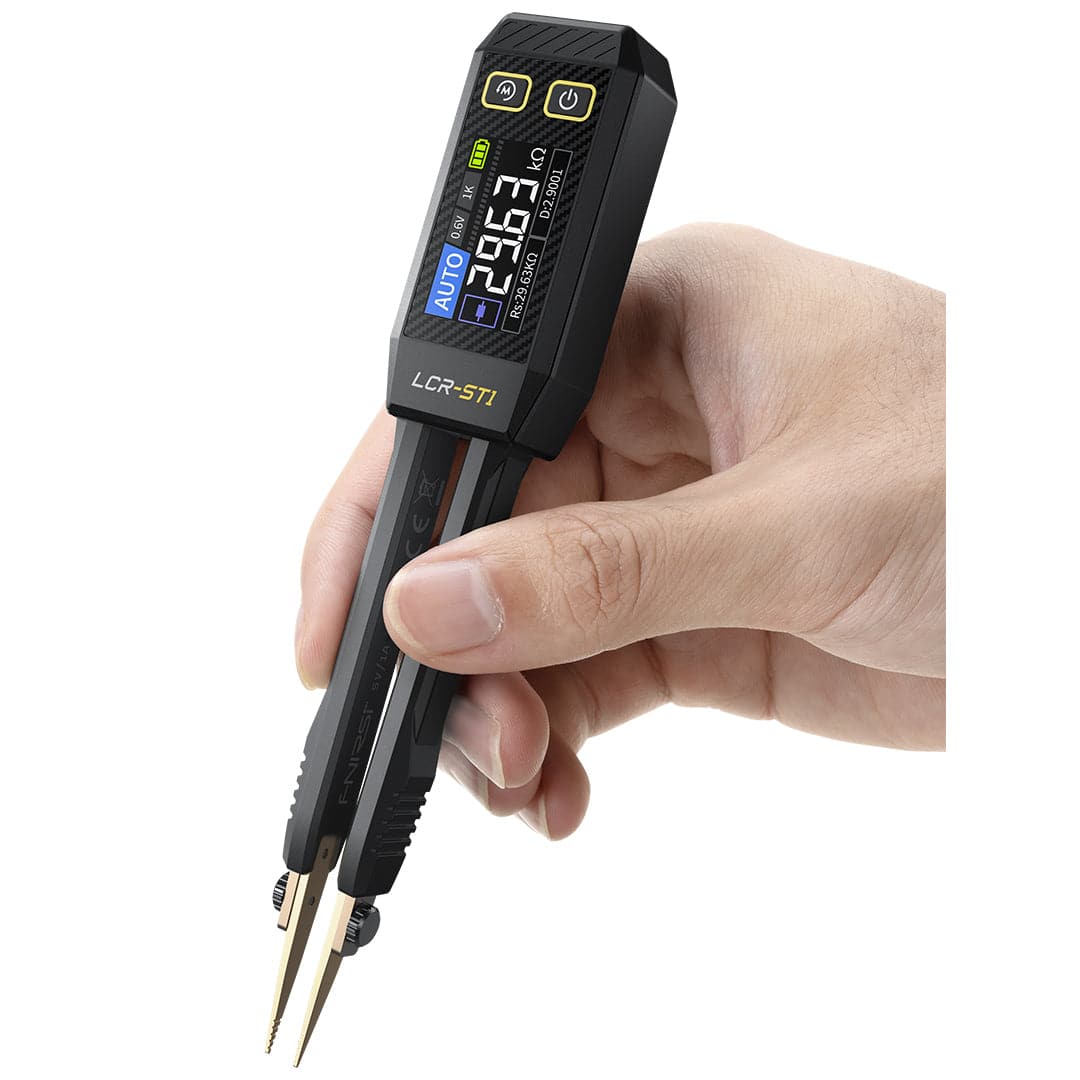

Le LCR-ST1, notre dernier testeur LCR de type pince, est un instrument de test multifonctionnel et portable. Il prend en charge des mesures automatiques précises de la résistance, de la capacitance, de l'inductance, des diodes et de la continuité.
Ce produit adopte une technologie de mesure avancée pour garantir une grande précision et stabilité. Son écran couleur de 1,14 pouce et sa fonction d'adsorption magnétique améliorent la commodité d'utilisation. La batterie lithium intégrée de 250mAh offre une durée d'utilisation prolongée et prend en charge trois fréquences : 100Hz, 1kHz et 10kHz, avec des niveaux de test de 0,3V et 0,6V RMS.
La conception unique en forme de pince la rend particulièrement adaptée aux opérations fines dans des espaces étroits et aux tests rapides de composants électroniques. La légèreté et la portabilité en font un outil indispensable et efficace pour les ingénieurs sur site et dans les laboratoires.
Que vous soyez un ingénieur expérimenté ou un novice dans le domaine de l'électronique, le LCR-ST1 vous fournira sans aucun doute des résultats de mesure précis et fiables, vous aidant à accomplir votre travail de manière plus efficace et précise. Ne manquez pas cet excellent outil qui allie fonctionnalité et portabilité !
Caractéristiques
Feu
FNIRSI
modèle
LCR-ST1
Plage de capacité
1pF-22mF
Plage d'inductance
1μh-10H
Plage de résistance
10 mΩ-10 MΩ
Diode
Sur tension 0,7 V
Test de fréquence
100 Hz, 1 kHz, 10 kHz
Test de niveau
0,3 V, 0,6 V RMS
Affichage des paramètres
ESR, valeur D, valeur Q, valeur Z, valeur X
Afficher
Écran couleur 1,14"
Interface de chargement
Type C, 5 V/A
Alimentation
batterie lithium de 250mAh
Mesure de Reconnaissance Automatique
Soutien
Tête de pince à épiler remplaçable
Soutien
Arrêt automatique
Soutien
Conservation des données
Soutien
Historique
Connectez-vous à l'ordinateur pour afficher et exporter
Langue
Anglais, chinois
Taille
28x19x150mm
Poids
41g
détails du produit
1. Pince intelligente LCR-ST1
2. Tête de crochet (une paire)
3. Patch magnétique
4. Câble de données USB
5. Manuel d'utilisateur
6. Boîte d'emballage
7. Sac à outils
2. Tête de crochet (une paire)
3. Patch magnétique
4. Câble de données USB
5. Manuel d'utilisateur
6. Boîte d'emballage
7. Sac à outils
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
