Points forts
✦ Version améliorée : Oscilloscope et générateur de signaux DDS en mode double avec une bande passante élevée de 1 MHz, un taux d'échantillonnage élevé de 5MS/s, une plage de base de temps de 500ns à 20S, et peut mesurer des tensions jusqu'à 400V.
✦ Générateur de signaux DDS : Le générateur de signaux DDS peut produire 14 formes d'onde, et la fréquence maximale de sortie des formes d'onde atteint 10KHz.
✦ Mesure facile : L'oscilloscope portable est équipé d'une fonction intelligente de configuration automatique en un clic. Maintenez le bouton AUTO enfoncé pour calibrer rapidement la ligne de base et afficher la forme d'onde mesurée sans réglages compliqués.
✦ Conception professionnelle : L'oscilloscope automobile est équipé d'un écran LCD haute définition de 2,8 pouces, résolution 320*240, fonction de déclenchement Auto/Normal/Single, adapté aux signaux analogiques périodiques et aux signaux numériques non périodiques.
✦ Batterie lithium rechargeable : L'oscilloscope portable dispose d'une batterie lithium de haute qualité intégrée de 1000 mAh, prend en charge la charge via interface Type-C, et offre une autonomie d'environ 4 heures.
Le DSO153 associe performances et portabilité, ce qui en fait un excellent outil pour la maintenance courante et l’utilisation pédagogique. Il offre un ensemble complet de fonctionnalités adapté aux tests généraux de signaux. Cet oscilloscope dispose d’une fréquence d’échantillonnage en temps réel de 5 MS/s, d’une bande passante de 1 MHz et de fonctions de déclenchement complètes (unique, normal et automatique). Il peut être utilisé aussi bien avec des signaux analogiques périodiques qu’avec des signaux numériques non périodiques, et mesurer des tensions jusqu’à ±400 V grâce à un mode AUTO efficace en un clic, qui affiche la forme d’onde mesurée sans réglages complexes. Il intègre également un générateur de fonctions capable de produire 14 types de signaux (10 kHz). Équipé d’un écran LCD HD de 2,8 pouces offrant une résolution de 320*240 et d’une batterie au lithium haute qualité intégrée de 1 000 mAh, il offre environ 4 heures d’utilisation après une charge complète.
Caractéristiques
- Oscilloscope portable TFT de 2,8 pouces pour débutants et amateurs
- Oscilloscope DSO : 5 MS/s, bande passante de 1 MHz, plage de tension de ±400 V.
- Générateur de signaux : 10 kHz
- Écran LCD haute définition 320*240, interface Type-C.
- Assemblé et prêt à l’emploi, léger et idéal pour la maintenance.
- Fonctions de déclenchement polyvalentes : unique, normal et automatique.
- Prise en charge des types de signaux : signaux analogiques périodiques et signaux numériques non périodiques.
- 8 langues différentes : chinois, anglais, russe, japonais, espagnol, portugais, allemand et coréen.
- Mode AUTO en un clic : affiche facilement les formes d’onde avec un minimum d’intervention.
- Autonomie : batterie au lithium intégrée de 1 000 mAh, offrant 4 heures d’utilisation par charge.
- Utilisation recommandée : convient à la maintenance courante des équipements et aux démonstrations éducatives de signaux.
* Paramètres de base *
Marque
FNIRSI
Modèle
DSO-153
Écran
2,8 pouces / PPP : 320*240
Recharge USB
5 V/1 A
Capacité de la batterie au lithium
1 000 mAh
Dimensions
99x68.3x19.5mm
Poids
100 g
* Mini-oscilloscope *
Canal
1
Fréquence d’échantillonnage
5 MS/s
Bande passante
1 MHz
Sensibilité verticale
10 mV/Div-10 V/Div (progression selon la séquence 1-2-5)
Plage de base de temps
500 ns/Div-20 s/Div (progression selon la séquence 1-2-5)
Plage de tension
X1 : ±40 V (Vpp : 80 V)
X10 : ±400 V (Vpp : 800 V)
X10 : ±400 V (Vpp : 800 V)
Mode de déclenchement
Automatique / Normal / Unique
Front de déclenchement
Front montant / Front descendant
Couplage
CA/CC
* Générateur de signaux *
Fréquence
0-10KHz
Rapport cyclique
0-100 % (ondes rectangulaires et en dents de scie)
Amplitude
0.1-3.3V
Formes d’onde
Onde sinusoïdale, onde rectangulaire, onde en dents de scie, demi-onde, onde complète, onde en échelon, onde en échelon inversé, onde de bruit, montée exponentielle, descente exponentielle, signal continu, multitonalité, impulsion Sink, onde de Lorentz.
◈ La taille et le poids sont mesurés manuellement, avec de légères erreurs. Veuillez vous référer au produit réel pour plus de précision.

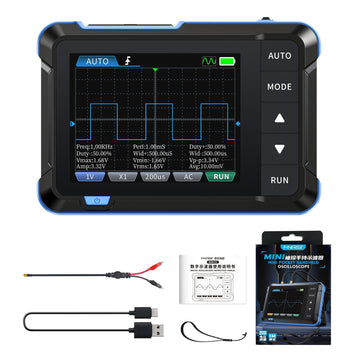

Emballage standard :
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Sonde à pince crocodile x1
3. Câble de charge x1
4. Cordon tour de cou x1
5. Manuel d'utilisateur x1
6. Boîte couleur d'emballage x1
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Sonde à pince crocodile x1
3. Câble de charge x1
4. Cordon tour de cou x1
5. Manuel d'utilisateur x1
6. Boîte couleur d'emballage x1
Emballage avec sonde P6100 :
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Sonde haute tension P6100 x1
3. Adaptateur x1
4. Sonde à pince crocodile x1
5. Câble de charge x1
6. Cordon tour de cou x1
7. Manuel d'utilisateur x1
8. Boîte couleur d'emballage x1
1. FNIRSI DSO-153 Oscilloscope Host x1
2. Sonde haute tension P6100 x1
3. Adaptateur x1
4. Sonde à pince crocodile x1
5. Câble de charge x1
6. Cordon tour de cou x1
7. Manuel d'utilisateur x1
8. Boîte couleur d'emballage x1
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
