Points forts
◉ Analogique 4CH Ultra Précision – Analyse simultanée multi-signaux
◉ Bande passante 200 MHz – Couvre un large éventail d’applications
◉ Taux d’échantillonnage 1 GSa/s – Reconstruction précise des formes d’onde
◉ Taux de capture 450 000 wfms/s – Capture instantanée des anomalies rares
◉ Mémoire profonde 14 Mpts – Enregistrement de signaux longue durée
◉ Système de déclenchement avancé – 13+ déclencheurs + déclencheurs de protocole
◉ Bruit ultra-faible (70–90 μVrms) – Mesures nettes et précises
◉ Analyse FFT 1M points – Puissante analyse en domaine fréquentiel
◉ Mode historique 90 000 segments – Suivi efficace des événements
◉ Fonctionnalité tout-en-un – Oscilloscope + FFT + Compteur + Décodeur

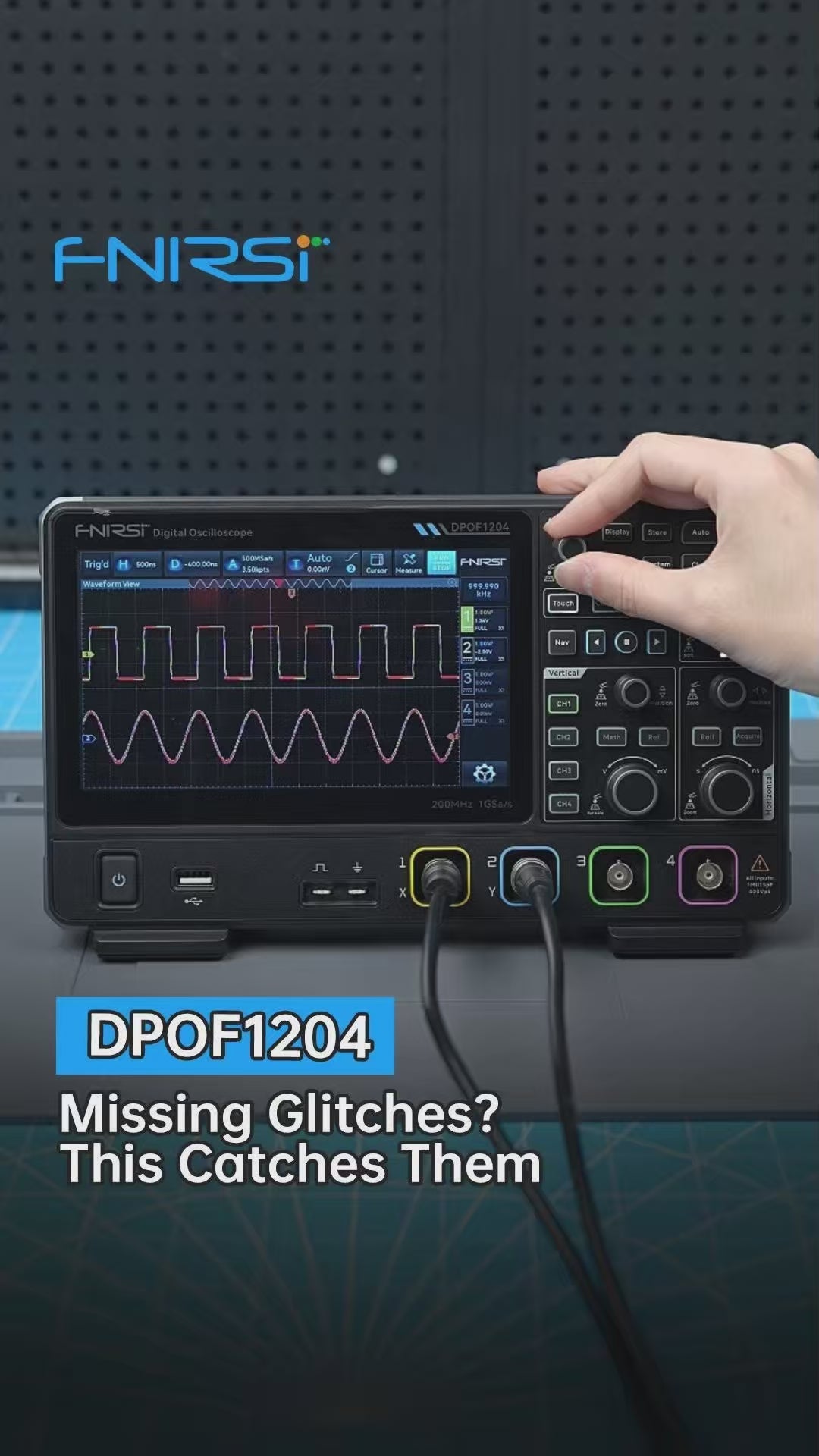

Le FNIRSI DPOF1204 est un oscilloscope phosphore numérique 4 canaux haute performance conçu pour les ingénieurs, développeurs et diagnostics électroniques avancés.
Basé sur une architecture intégrée SoC + FPGA, il offre une bande passante de 200 MHz, un échantillonnage à 1 GSa/s et une profondeur mémoire jusqu’à 14 Mpts, garantissant une reconstruction précise du signal et une analyse approfondie des formes d'onde.
Plus qu’un simple oscilloscope, le DPOF1204 intègre l’analyse de spectre FFT, la mesure de fréquence et le décodage de protocoles série, en faisant une véritable station de mesure tout-en-un pour le débogage, la validation et les tests de production.
Avec des performances à très faible bruit, un taux de capture de forme d'onde élevé et des capacités avancées de déclenchement, il permet aux utilisateurs de capturer des anomalies rares, analyser des signaux complexes et accélérer le dépannage en toute confiance.
Caractéristiques
1. Précision analogique 4CH ultra-précise :
Équipé de quatre canaux analogiques indépendants, le DPOF1204 garantit une acquisition de signal haute précision et une analyse multi-canaux précise pour des applications de mesure complexes et exigeantes.
2. Capture de signal haute performance :
Il offre une bande passante de 200 MHz et un taux d'échantillonnage en temps réel maximal de 1 GSa/s, assurant une reconstruction précise des formes d'onde et des résultats de mesure fiables.
3. Taux de capture de forme d'onde ultra-rapide :
Avec un taux de capture de forme d'onde pouvant atteindre 450 000 formes d'onde par seconde, l'appareil permet aux utilisateurs de détecter rapidement les événements transitoires et les anomalies rares du signal.
4. Profondeur mémoire importante :
L'oscilloscope offre une profondeur mémoire allant jusqu'à 14 Mpts, permettant un enregistrement de signaux de longue durée tout en maintenant une haute résolution lors du zoom et de l'analyse des formes d'onde.
5. Bruit ultra-faible & sensibilité élevée :
Sa conception à très faible bruit, avec un plancher de bruit aussi bas que 70–90 μVrms et une sensibilité de 500 μV/div, garantit une mesure précise des signaux de faible amplitude et une meilleure clarté du signal.
6. Système de déclenchement avancé :
L'appareil comprend plus de 13 modes de déclenchement matériel ainsi que des déclencheurs de bus série, permettant une capture précise des conditions de signal complexes et des événements spécifiques aux protocoles.
7. Analyse de spectre FFT intégrée :
La fonction FFT intégrée supporte jusqu'à 1 million de points avec détection de pics et marqueurs, permettant une analyse efficace en domaine fréquentiel en complément des mesures en domaine temporel.
8. Fonctions de mesure complètes :
Il offre 38 paramètres de mesure automatique couvrant tension, temps et délai, ainsi que le support de l'analyse statistique, des opérations mathématiques et des mesures historiques.
9. Décodage de bus série :
L'oscilloscope prend en charge le décodage I2C, SPI, UART, CAN et LIN, simplifiant le débogage des systèmes embarqués et l'analyse des communications.
10. Mode historique & séquence :
Il supporte jusqu'à 90 000 enregistrements segmentés avec un temps mort minimal, permettant une capture efficace, une relecture et une localisation rapide des événements anormaux.
11. Outils d'analyse intelligents :
L'appareil inclut des fonctions de recherche et navigation d'événements, permettant de localiser rapidement les événements de forme d'onde selon des critères définis.
12. Capacité de test Pass/Fail :
Il prend en charge les tests Pass/Fail à haute vitesse avec tolérances définies par l'utilisateur, adapté aux tests automatisés et aux applications en ligne de production.
13. Utilisation conviviale :
L'interface intuitive comprend un écran tactile de 7 pouces et 18 raccourcis à un clic, améliorant l'efficacité et simplifiant le flux de travail.
14. Connectivité flexible & contrôle à distance :
Multiples interfaces incluant USB, LAN et entrée/sortie trigger, combinées aux commandes SCPI et au support WebControl, permettent une opération à distance et une intégration système.
15. Architecture matérielle avancée :
Basé sur une architecture intégrée SoC et FPGA, l'oscilloscope garantit un traitement haute vitesse, l'intégrité du signal et une performance stable dans des environnements exigeants.
Spécifications
Modèle
DPOF1204
Bande passante
200 MHz
Canaux
4
Taux de capture de forme d'onde max.
450 000 formes d'onde/s (mode séquence)
Taux d'échantillonnage en temps réel max.

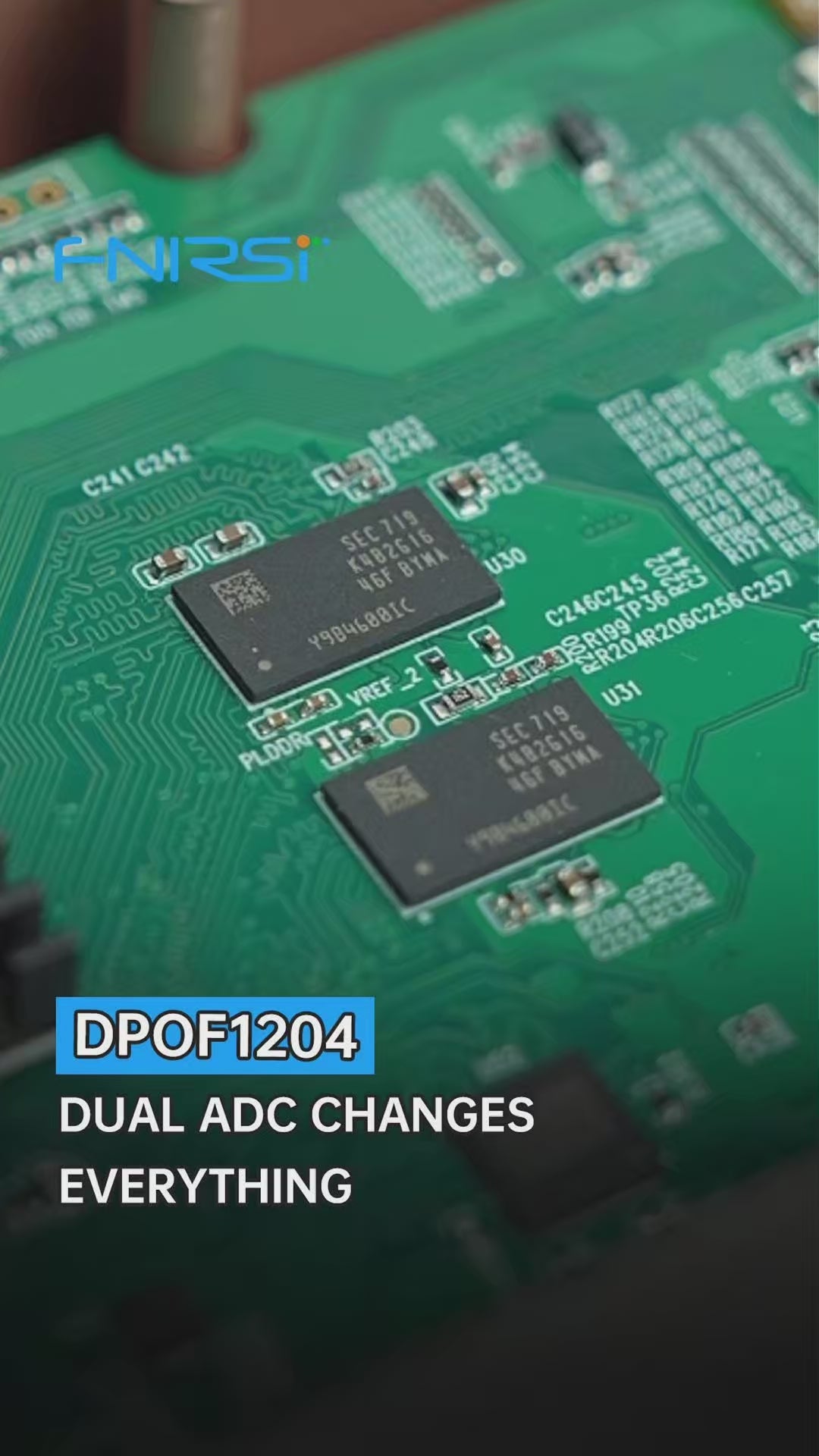

Double ADC 1 GSa/s, 500 MSa/s par canal (4CH), jusqu'à 1 GSa/s en mode entrelacé
Types de déclenchement
Front, pente, largeur d'impulsion, fenêtre, impulsion courte, intervalle, chute, motif, vidéo, série (I2C, SPI, UART, CAN, LIN)
Profondeur mémoire max.
14 Mpts (entrelacé), 7 Mpts (non entrelacé)
Interfaces
USB Host, USB Device, LAN, Pass/Fail, Sortie Trigger
Décodage
I2C, SPI, UART, CAN, LIN
Sondes
Sondes passives 200 MHz (FOP-200B) *4
Affichage
Écran tactile 7", 800 × 480
Poids
≈1036g

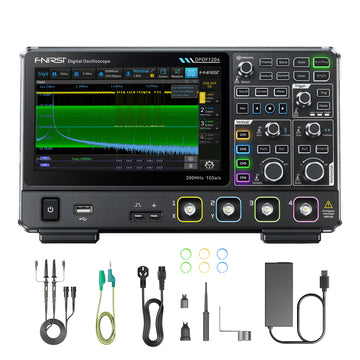

Liste du contenu :
◉ Hôte DPOF1204
◉ Sondes passives x4
◉ Fil de mise à la terre
◉ Adaptateur secteur (prise US ou EU)
◉ Câble USB-A vers USB-B
◉ Guide de l'utilisateur
◉ Sondes passives x4
◉ Fil de mise à la terre
◉ Adaptateur secteur (prise US ou EU)
◉ Câble USB-A vers USB-B
◉ Guide de l'utilisateur
Liste du contenu :
◉ Hôte DPOF1204
◉ Sondes passives x4
◉ Fil de mise à la terre
◉ Adaptateur secteur (prise US ou UE)
◉ Câble USB-A vers USB-B
◉ Guide de l'utilisateur
◉ Sondes passives x4
◉ Fil de mise à la terre
◉ Adaptateur secteur (prise US ou UE)
◉ Câble USB-A vers USB-B
◉ Guide de l'utilisateur
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
