Points forts

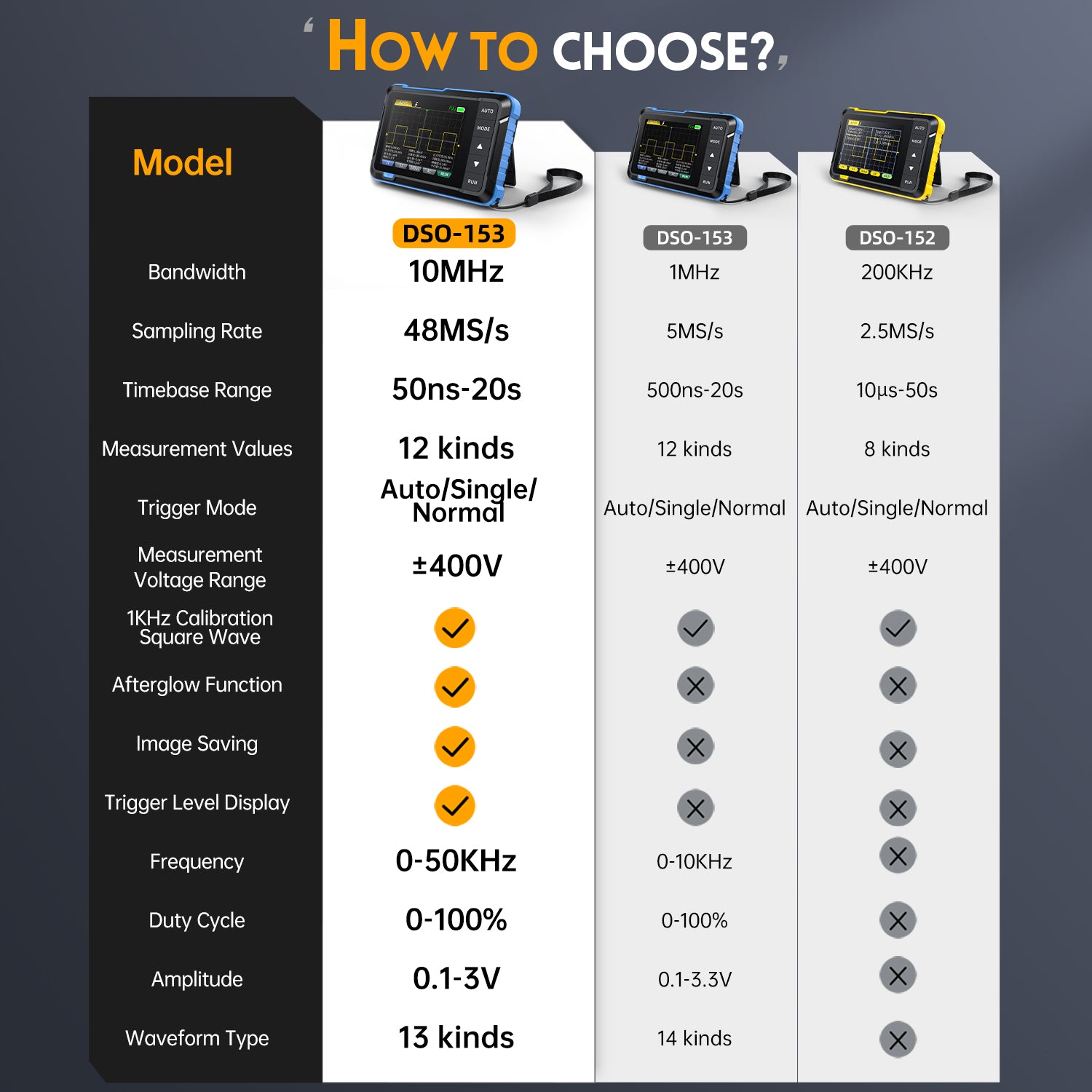

✦ Version améliorée : Le oscilloscope portable FNIRSI DSO-510 est une version améliorée de l'oscilloscope FNIRSI DSO152, avec une bande passante élevée de 10 MHz, un taux d'échantillonnage élevé de 48 MS/s, et une plage de base de temps de 50 ns à 20 S. Des tensions allant jusqu'à 400 V peuvent être mesurées.

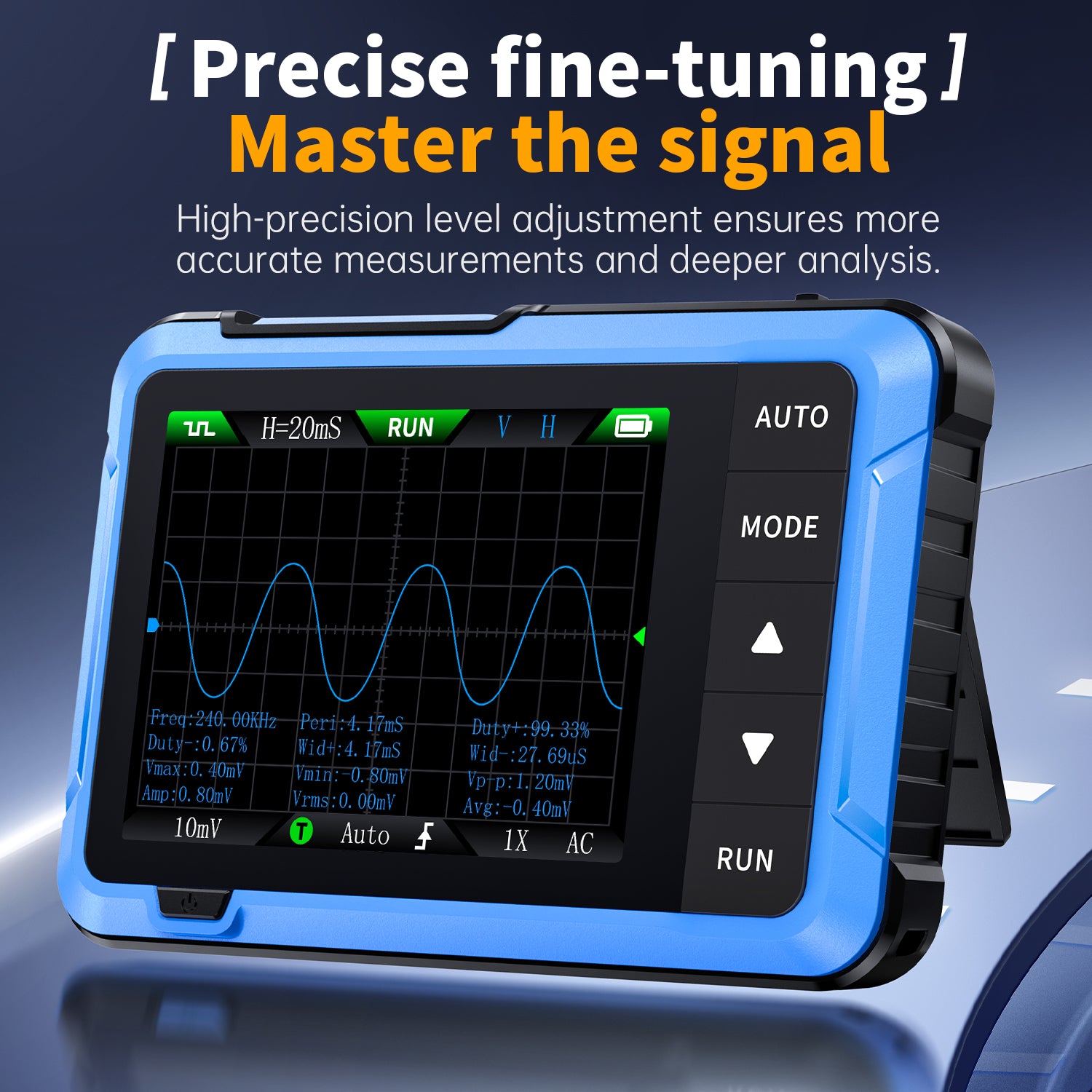

✦ Mesure précise : L'oscilloscope numérique portable prend en charge le niveau d'affichage et la post-luminescence infinie, ce qui permet de capturer avec précision les caractéristiques du signal. Il prend en charge la mise à l'échelle des formes d'onde, la suspension, le déplacement ainsi que les fonctions de sauvegarde et d'exportation d'images.

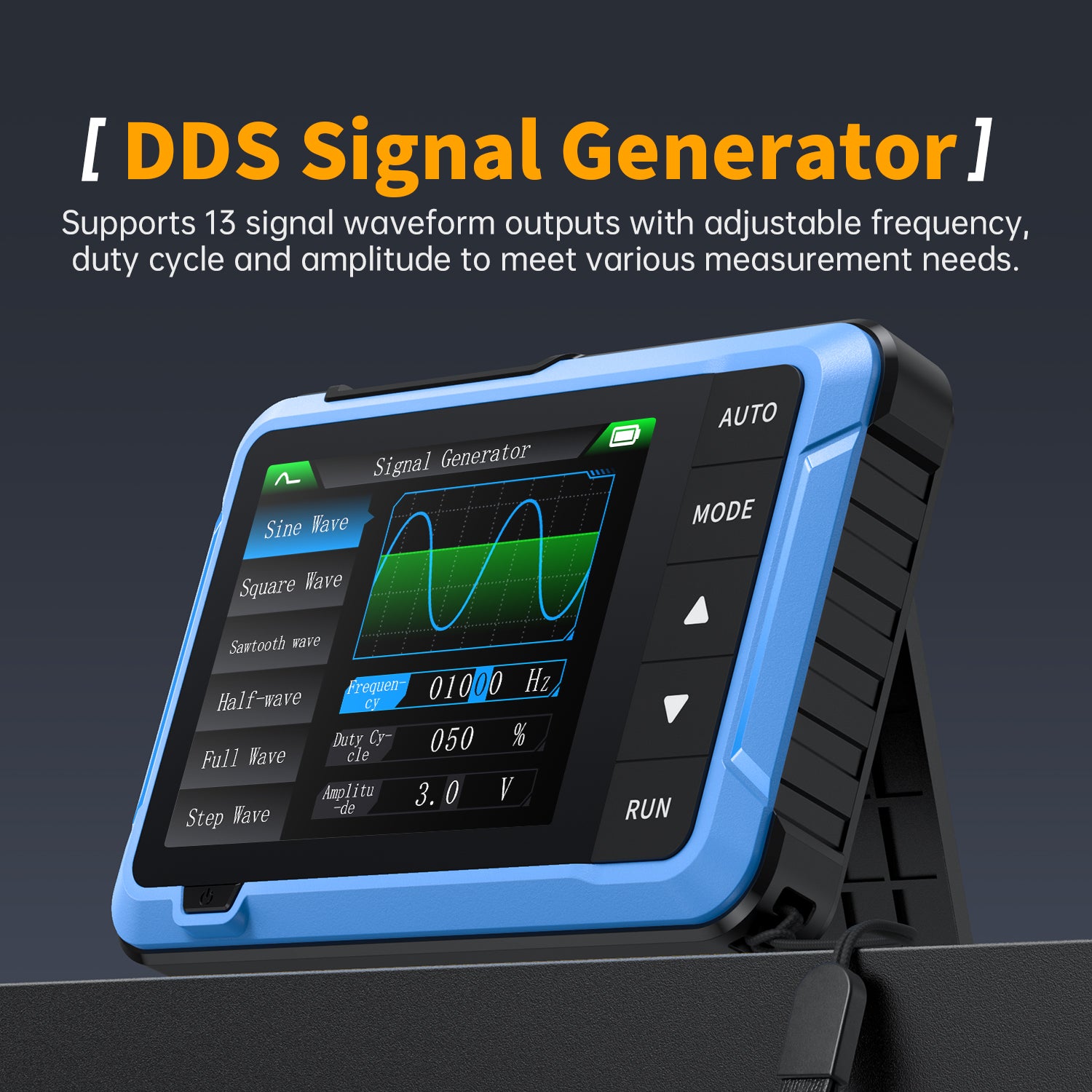

✦ Générateur de signal DDS : FNIRSI DSO-510 peut générer 13 types de formes d'onde, et la fréquence maximale de sortie des formes d'onde atteint 50 KHz, ce qui peut répondre aux besoins de simulation de signaux diversifiés et améliorer l'efficacité des tests et analyses.
✦ Conception professionnelle : Convient aux signaux analogiques périodiques et aux signaux numériques non périodiques. Écran LCD HD de 2,8 pouces, résolution 320*240, clair et facile à observer. La fonction AUTO à une touche peut optimiser automatiquement les paramètres de mesure.
✦ Autonomie longue durée : L'oscilloscope automobile est équipé d'une batterie lithium de haute qualité de 1000mAh intégrée et prend en charge la charge via interface Type-C pour garantir une utilisation prolongée sans souci.
Le DSO510 est un oscilloscope phare haute performance, parfait pour les tests de signaux complexes, la recherche et le développement. Conçu avec des fonctionnalités avancées, il est idéal pour les professionnels gérant des réparations complexes ou les environnements éducatifs nécessitant des mesures précises.
Cet oscilloscope offre un taux d'échantillonnage en temps réel de 48MS/s et une bande passante de 10MHz, prenant en charge à la fois les signaux analogiques périodiques et les signaux numériques non périodiques. Équipé de modes de déclenchement complets (Single, Normal, Auto), il fournit une précision fiable sur une large plage de mesure de tension de ±400V. Le DSO510 dispose également d'un mode AUTO efficace en un clic, affichant instantanément les formes d'onde sans réglages compliqués.
De plus, il comprend un générateur de signal intégré avec une capacité de sortie de 50KHz, permettant des configurations de test polyvalentes. Son écran LCD HD de 2,8 pouces avec une résolution de 320×240 assure des visuels clairs, et la batterie lithium de 1000mAh offre jusqu'à 4 heures d'utilisation continue.
Cet oscilloscope offre un taux d'échantillonnage en temps réel de 48MS/s et une bande passante de 10MHz, prenant en charge à la fois les signaux analogiques périodiques et les signaux numériques non périodiques. Équipé de modes de déclenchement complets (Single, Normal, Auto), il fournit une précision fiable sur une large plage de mesure de tension de ±400V. Le DSO510 dispose également d'un mode AUTO efficace en un clic, affichant instantanément les formes d'onde sans réglages compliqués.
De plus, il comprend un générateur de signal intégré avec une capacité de sortie de 50KHz, permettant des configurations de test polyvalentes. Son écran LCD HD de 2,8 pouces avec une résolution de 320×240 assure des visuels clairs, et la batterie lithium de 1000mAh offre jusqu'à 4 heures d'utilisation continue.
Caractéristiques
- Oscilloscope portable TFT 2,8" pour débutants et amateurs
- Oscilloscope DSO : 48MS/s, bande passante de 10MHz, plage de tension ±400V.
- Générateur de signal : 50KHz
- Écran LCD haute définition 320*240, interface Type-C.
- Assemblage terminé, léger, parfait pour la maintenance.
- Fonctions de déclenchement polyvalentes : simple, normal, automatique.

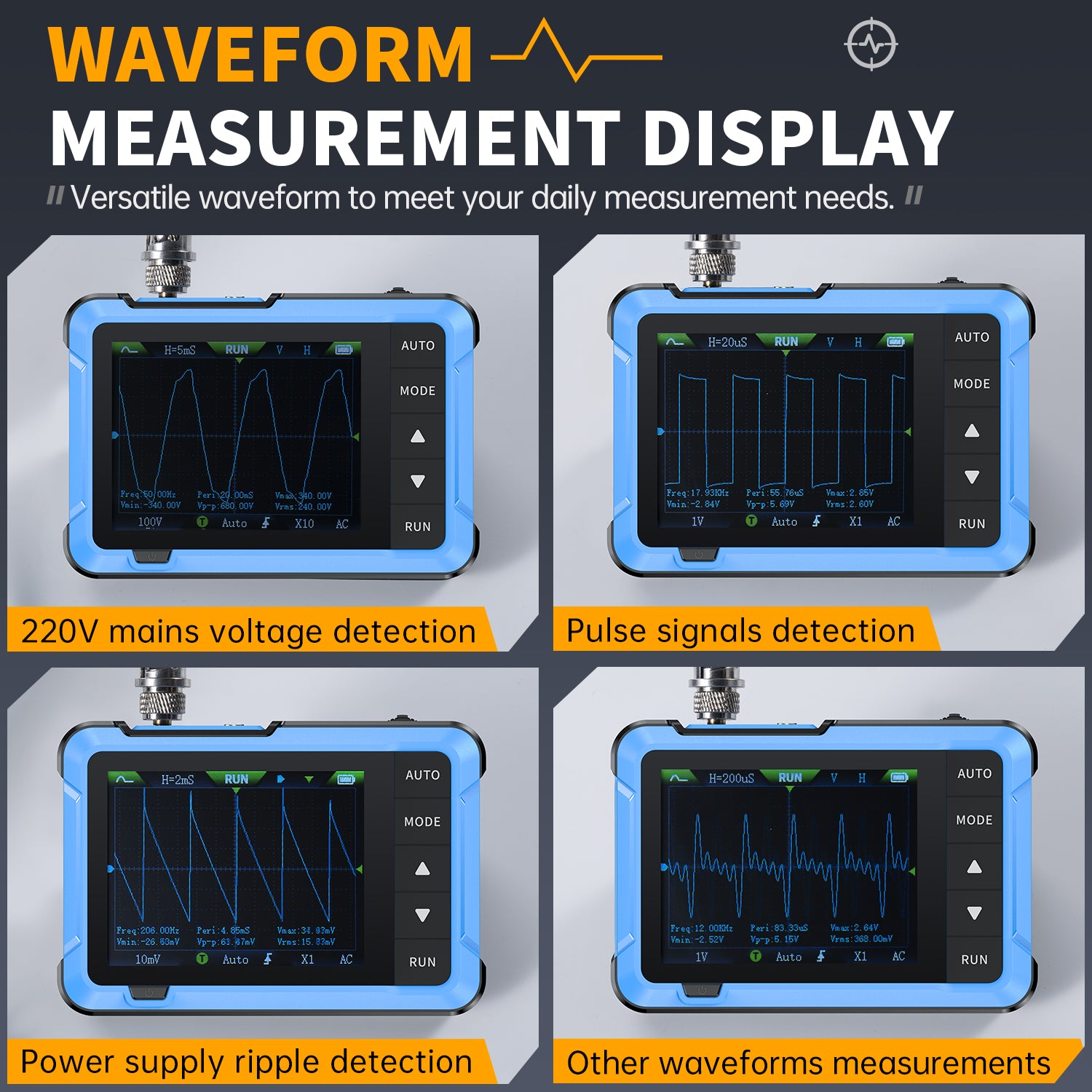

- Type de signal pris en charge : signaux analogiques périodiques et signaux numériques non périodiques.
- 2 langues : chinois, anglais
- Mode AUTO en un clic : affiche les formes d'onde instantanément sans réglages complexes.

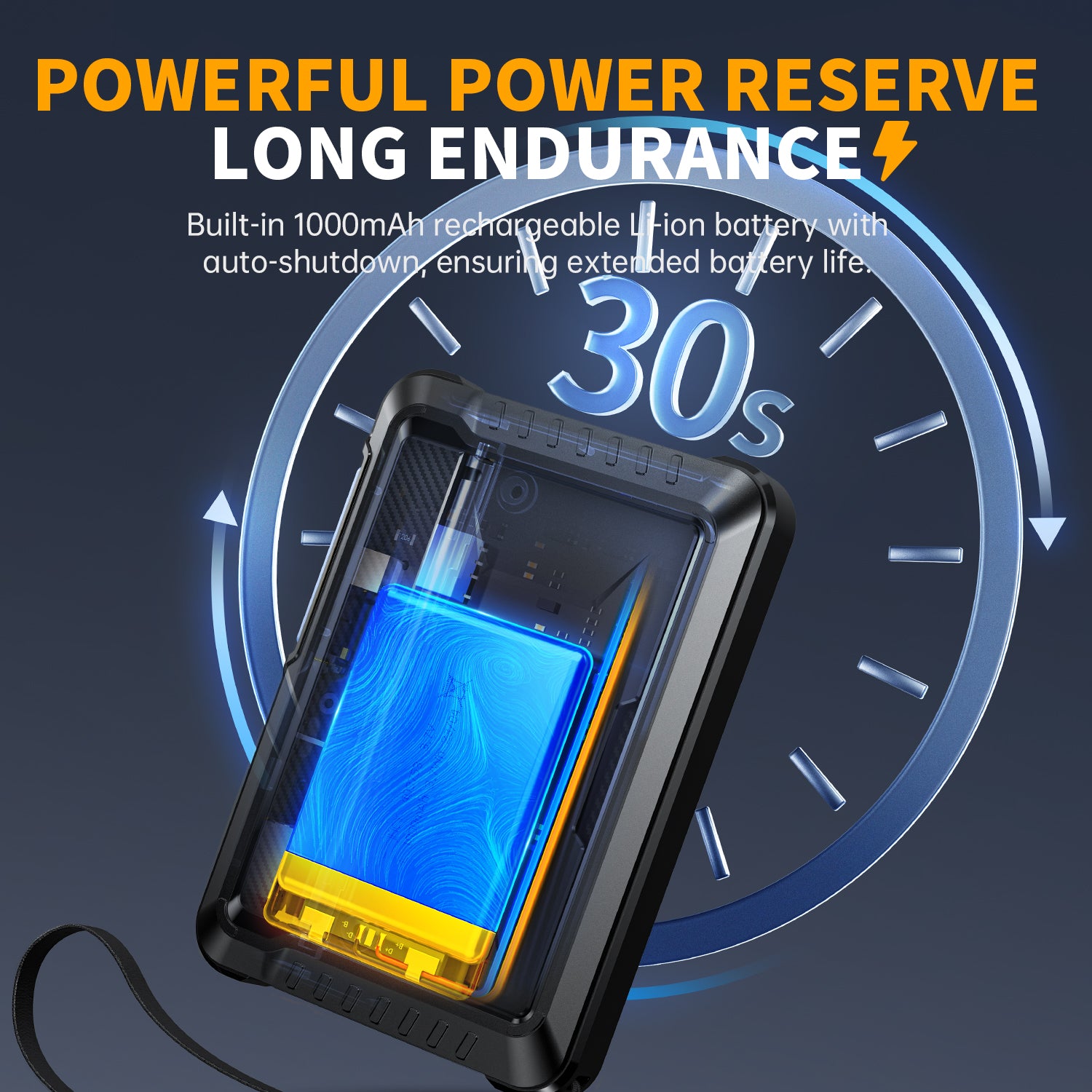

- Autonomie de la batterie : batterie lithium intégrée de 1000mAh avec 4 heures d'utilisation par charge.
- Utilisation recommandée : Idéal pour les réparations avancées, le développement et les projets éducatifs.
* Paramètres de base *
Marque
FNIRSI
Modèle
DSO-510
Afficher
2,8 pouces / PPI : 320*240
Chargement USB
5 V/1 A
Capacité de la batterie au lithium
1000 mAh
Taille
99x68.3x19.5mm
Poids
104 g
* Mini Oscilloscope *
Canal
1
Taux d'échantillonnage
48 MS/s
Bande passante
10 MHz
Sensibilité verticale
10mV/Div-20V/Div (Progression selon la méthode 1-2-5)
Plage de base de temps
50ns/Div-20s/Div (Progression selon la méthode 1-2-5)
Plage de tension
X1 : ± 40 V (Vpp : 80 V)
X10 : ±400V (Vpp : 800V)
X10 : ±400V (Vpp : 800V)
Mode de déclenchement
Auto / Normal / Simple
Bord de déclenchement
Front montant / Front descendant
Couplage
AC/DC
* Générateur de signal *
Fréquence
0-50KHz
Cycle de service
0-100 % (ondes rectangulaires et en dents de scie)
Amplitude
0.1-3.0V
Formes d'onde
Onde sinusoïdale, onde rectangulaire, onde en dents de scie, demi-onde, onde complète, onde en escalier, onde anti-escalier, montée exponentielle, chute exponentielle, signal continu, multi-ton, impulsion Sink, onde de Lorentz.
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
Droits d'auteur
Les spécifications du produit sont susceptibles d'être modifiées sans préavis, tous les droits d'interprétation finale sont réservés par FNIRSI Technology Co., Ltd. Toutes les marques, images de produits, paramètres techniques sont la propriété de FNIRSI Technology Co., Ltd. Tous droits réservés.
garantie
Garantie de retour et de remboursement de 30 jours (voir notre Politique de Remboursement), garantie de 2 ans (disponible uniquement pour les commandes passées directement sur fnirsi.com), support technique à vie par FNIRSI.
N'hésitez pas à nous contacter pour toute préoccupation :
Email : service@fnirsi.com / info@fnirsi.com
Nous nous efforçons de vous répondre dans les 24 heures.
FNIRSI a commencé à rechercher et à développer des fabricants de produits optiques de qualité, y compris des télémètres de golf, des dispositifs de mesure laser et des jumelles depuis 2016.
Concentrez-vous sur le développement, la recherche et la fabrication depuis plus de 8 ans.
Nous nous engageons à fournir des produits de qualité supérieure et un service client exceptionnel, en nous efforçant d'être votre assistant le plus fiable et intelligent.
Chez Fnirsi, nous nous engageons à offrir à nos clients la meilleure valeur pour leurs achats. Pour vous assurer d'obtenir toujours le meilleur prix, nous proposons une garantie de prix de 30 jours sur tous les produits achetés directement sur fnirsi.com. Cette politique vise à vous donner confiance et tranquillité d'esprit lors de vos achats chez nous.
Qu'est-ce que la garantie de prix de 30 jours ?
Notre garantie de prix de 30 jours signifie que si vous achetez un produit sur fnirsi.com et que le prix de ce produit baisse dans les 30 jours suivant la date de votre achat, vous êtes éligible à un remboursement de la différence de prix des produits. (Les prix sont basés sur USD. Aucun remboursement ne sera accordé pour les variations de prix dans d'autres devises dues aux fluctuations des taux de change.)
Comment s'applique la garantie de prix ?
- Éligibilité : La garantie de prix s'applique uniquement aux achats effectués sur fnirsi.com. Les produits achetés auprès d'autres détaillants ou vendeurs tiers ne sont pas éligibles.
- Délai : La baisse de prix doit se produire dans les 30 jours suivant la date de votre achat initial.
- Correspondance du produit : La garantie de prix s'applique au même produit (modèle, spécifications et état identiques).
Comment demander un remboursement de la différence de prix
Si vous remarquez que le prix d'un produit que vous avez acheté sur fnirsi.com a baissé dans les 30 jours, suivez ces étapes pour demander un remboursement de la différence de prix :
- Documentation : Préparez votre numéro de commande et une preuve de la baisse de prix (comme une capture d'écran et un lien vers la page produit montrant le prix réduit).
- Contactez-nous : Contactez notre équipe de support client à info@fnirsi.com. Incluez votre numéro de commande, la preuve de la baisse de prix, et une brève explication de votre demande.
- Vérification : Notre équipe vérifiera la baisse de prix et les détails de votre achat.
- Processus de remboursement : Une fois vérifié, nous traiterons le remboursement de la différence de prix sur votre mode de paiement initial. Il faut généralement 1 à 3 jours ouvrables pour recevoir le remboursement.
Chez Fnirsi, nous nous efforçons de fournir à nos clients des produits de haute qualité et un service client exceptionnel. Notre garantie de prix de 30 jours est l'une des façons dont nous nous assurons que vous obtenez la meilleure valeur pour votre investissement. Achetez en toute confiance avec Fnirsi, sachant que vous obtenez toujours la meilleure offre disponible.
Merci d'avoir choisi Fnirsi. Si vous avez des questions ou avez besoin d'une assistance supplémentaire, n'hésitez pas à contacter notre équipe de support client à info@fnirsi.com.
E
My only concern was with the report on firmware 2.05, which motivated me to create the content (in Portuguese), where I even received the product with that version, and for me everything was perfect. As a recommendation, it would be good to have the firmware release date for reference and content about what was modified. The command buttons work well, although several times I ended up pressing and holding: Auto instead of: Mode, entering auto-calibration, and since this only starts with the probe tip grounded or disconnected, there could be some action confirmation mode. Regards !
d
Problem with the latest firmware version APP_DSO-510_V2.0.5_250114. High level when turned on.
G
This is a really nice service oscilloscope with built in oscillator! Great price and excellent quality.
r
perfeito
J
If you are looking for a portable oscilloscope/signal generator, or if you live in a small apartment, then I recommend that you buy this.
It arrived quickly and was packaged to protect it.
The oscilloscope is rated to 10MHz but is usable to 20MH, if you do not need critical measurement and you are only looking at sine waves. The Auto feature gives mostly rapid results but can lock onto false signals.
The signal generator gives well-shaped functions and has a wide range of adjustments. Battery life is good.
Why only 4 starts? The only problem is the manual which would not be helpful for someone who has never used an oscilloscope. The menu system also takes some time to become familiar with it.
P
Item as described.
P
Great product and customer service. Highly recommended.
a
gracias
G
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
m
SE TRAVA LA IMAGEN SE QUEDA CONGELADA .. EL AUTO ES LENTO Y AVECES DA RESUSLTADOS FALLIDOS DATOS FALSOS ....Y PARECE LENTAO EL PROGRAMA PODRIA FACILUITAR OTRA ACTUALIZACION REPARANDO ESTOS PROBLEMAS
W
Perfect, all I wanted was to see wave forms on my off grid system, also from VFDs. Easy to use.
A
Good and fast seller!! I love my new oscilloscope
H
Economical equipment that operates satisfactorily. Quick shipping.
T
After updating to DSO510 2.0.5, calibration failed and the device became unusable. I had to downgrade the firmware to V1.0.3. I think there's a bug in the latest version. Could you please check it?
A
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
S
Good product and also great service. It got delivered before the estimated date. Nicely packaged, and nice quality.
After upgrading the firmware, i found a bug and reported it. Within a decent time there was a new firmware version that fixed the issue.
Its hard to find a product with a good price and service like that. I would reccoment.
M
Hello all,
I installed last update firmware 2.0.5 and is not working. The oscilloscope is not funcioned, is very difficult to operate and make mistake in values of voltages, etc.I returned to version 1.0.3 and now working ok. Could you check this issue pls
J
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
A
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
A
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
A
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
A
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
D
FNIRSI® DSO-510 10MHz 48MS/s Mini Handheld Digital Oscilloscope Signal Generator
D
It is handy for simple troubleshooting.
R
I'm prototyping power electronics and this little guy has plenty of resolution to measure my kHz range signals. Auto ranging works very well.
T
Very good device
P
Does everything it claims to pretty well.
T
Overall good. The firmwares need to be fixed, latest one lost the oscilloscope line, i needed to use older firmware, that lacks the ability to upload wave screenshots, but anyway good device for analyzing
P
Even if you have a normal bench top scope, odds are you are not taking it around with you. This is a great little tool for the price and really is quite impressive for what it does. Spend the extra money and get the higher end DSO 500 models. These are super cool and fit right along with my NanoVNA and other small tools for a portable kit.
D
I bought a soldering iron and a handheld scope. I haven't used the soldering iron yet, but it looks great. The scope works well, no problems. The only issue I had was that it took 7 weeks to get here.
Б
Ok
