Highlights
◉ 3-in-1: Oscilloscope · Multimeter · Signal Generator
◉ 4.3" IPS Touchscreen + Physical Keys
◉ 100MHz Bandwidth · 500MSa/s Sampling Rate
◉ 128-Level Grayscale & Color Temp Display
◉ ≈1200fps Waveform Capture Rate
◉ Infinite Persistence · XY Mode
◉ Support Math Functions for Real-Time Analysis
◉ 19999-Count True RMS Multimeter
◉ 5000mAh Battery · Type-C Charging

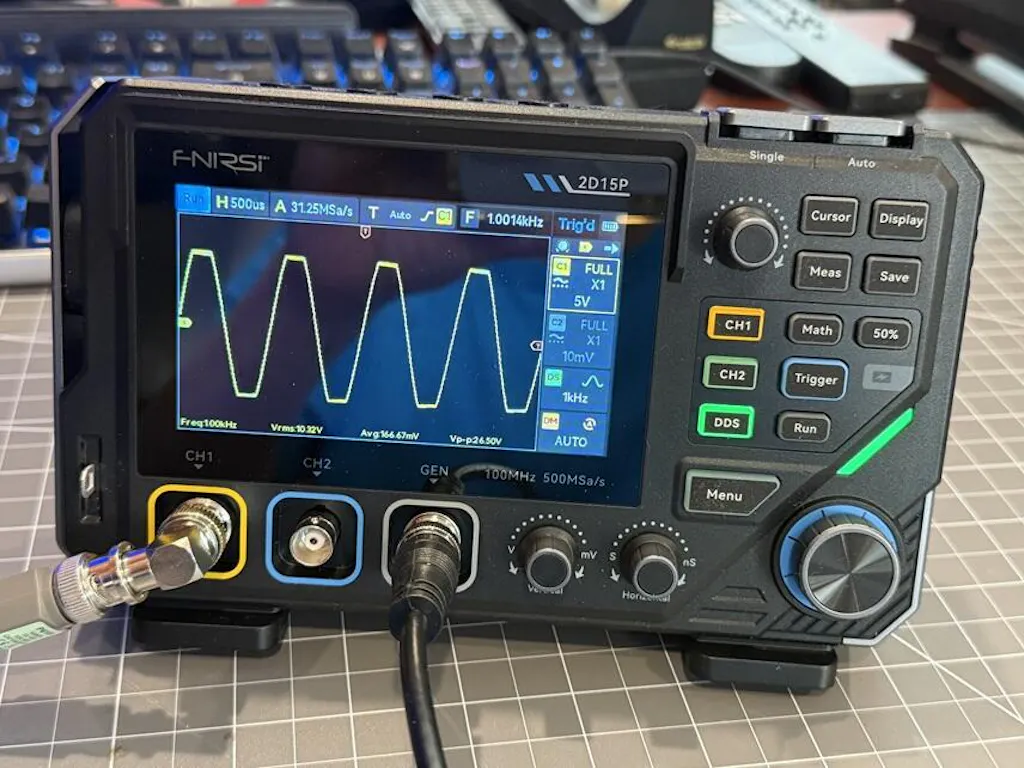

Le FNIRSI 2D15P combine des boutons physiques avec un écran tactile capacitif de 4,3". Il offre un échantillonnage de 500 MSa/s, une bande passante de 100 MHz en canal unique (50 MHz double canal) et une profondeur de mémoire de 10K–1M. Les fonctionnalités incluent un affichage en niveaux de gris 128 niveaux, une capture de forme d’onde à 1200 fps, des fonctions mathématiques, 18 mesures automatiques, un générateur de forme d’onde 10 MHz, et un multimètre True RMS 19999 Comptes supportant les tests de tension, courant, résistance, capacité, diode et continuité.
Caractéristiques Clés
- Entrée Double Canal — Fonctionnement 100 MHz canal unique / 50 MHz double canal.
- Profondeurs de Mémoire Sélectionnables — 10 K / 100 K / 1 M pour une capture de données flexible.
- Limite de Bande Passante 20 MHz — Réduit le bruit pour des tests précis de ripple et de précision.
- Visualisation en Niveaux de Gris & Température de Couleur — Révèle la persistance des formes d’onde et la dynamique du signal.
- Opérations Mathématiques (Addition, Soustraction, Multiplication, Division, etc.) — Calcul en temps réel du signal.
- Mode XY & Persistance Infinie — Visualisez les relations de phase et le chevauchement des formes d’onde.
- Fonction Curseur & 13 Mesures Automatiques — Analyse rapide et claire des paramètres.
- Modes de Déclenchement Auto / Normal / Simple — Capture flexible du signal pour chaque besoin de test.
- Générateur de Signal DDS 10 MHz — Sortie jusqu’à 11 formes d’onde courantes avec amplitude et cycle de service réglables.
- Multimètre True RMS (19 999 Comptes) — Prend en charge les tests V/A (AC/DC), Ω, capacité, diode et continuité.
- Fonction Vue Courbe — Affiche des graphiques de tendance en temps réel pour un suivi visuel du signal.
- Architecture FPGA + MCU + ADC — Assure un traitement rapide du signal et une performance stable.
- Design compact et léger — Corps 30 % plus léger avec une batterie puissante de 5000 mAh.
- Fonction d'enregistrement et d'exportation d'ondes — Stockez et transférez les données de forme d'onde pour une analyse ultérieure.
- Interface de charge Type-C — Connexion d'alimentation pratique, rapide et universelle.
Paramètres du produit
Spécifications de l'oscilloscope :
Canal
Double canal
Taux d'échantillonnage
500MSa/s
Bande passante analogique
100MHz
Profondeur de mémoire
10K, 100K, 1M
Impédance d'entrée
1MΩ
Plage de base de temps
5ns - 50s
Sensibilité verticale
10mV - 10V/div
Tension d'entrée maximale
800V (x10 Sonde)
Mode de déclenchement
Auto, Normal, Unique
Type de déclenchement
Montante, Descendante, Les deux fronts
Mode d'affichage
Point, Vecteur, Température de couleur
Couplage
AC/DC
Persistance
min / 2s / 5s / 10s / 20s / 50s / ∞
Opérations mathématiques
✔
Capture de forme d'onde
✔
Exportation de forme d'onde
✔
Mesure du curseur
✔
Spécifications du multimètre :
Tension continue
1.9999V / 19.999V / 199.99V / 1000V
Tension alternative
1.9999V / 19.999V / 199.99V / 750.0V
Courant continu
19,999mA / 199,99mA / 1,9999A / 9,999A
Courant alternatif
19,999mA / 199,99mA / 1,9999A / 9,999A
Résistance
19,999MΩ / 1,9999MΩ / 199,99KΩ / 19,999KΩ / 1,9999KΩ / 199,99Ω
Capacité
999,9uF / 99,99uF / 9,999uF / 999,9nF / 99,99nF / 9,999nF / 9,999mF / 99,99mF
Diode
✔
Continuité
✔
Spécifications du générateur de signaux :
Canal
1CH
Fréquence
0 - 10 MHz
Amplitude
0.1 - 3.0 Vpp
Cycle de service
0 - 100%
Liste du colis :
◉ Oscilloscope 2D15P DMM *1
◉ Sonde P6100 *2
◉ Sonde multimètre *1
◉ Sonde à pince crocodile *1
◉ Câble de données USB *1
◉ Guide de l'utilisateur *1
◉ Sonde P6100 *2
◉ Sonde multimètre *1
◉ Sonde à pince crocodile *1
◉ Câble de données USB *1
◉ Guide de l'utilisateur *1
Package List:
◉ 2D15P Scope DMM *1
◉ P6100 Probe *2
◉ Multimeter Probe *1
◉ Alligator Clip Probe *1
◉ USB Data Cable *1
◉ User Guide *1
◉ P6100 Probe *2
◉ Multimeter Probe *1
◉ Alligator Clip Probe *1
◉ USB Data Cable *1
◉ User Guide *1
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
