FNIRSI® DPOS350P 4-EN-1 350MHz 1GSPS Oscilloscope Tablette Générateur de Signal Analyseur de Spectre Analyseur de Réponse en Fréquence

$279.99 USD
$369.99 USD
$279.99 USD
Extra special $40 USD off coupon 350P40, click to copy!
✅ Currently in stock at US & EU warehouse!
Prise: Prise US
📁 Manuals & FirmwaresDownload

Highlights

◉ 4-in-1 Multifunctional Design: Combines oscilloscope, spectrum analyzer, frequency response analyzer, and signal generator in one portable device, ideal for R&D, repair, and education.

◉ Compact & Portable: A5-sized front panel with foldable rear stand for easy desktop use and carrying.

◉ Large HD Touchscreen: 7" 1024×600 IPS touchscreen with smooth waveform display, zoom, 16-bit resolution, and adaptive trigger suppression for accurate signal capture in noisy environments.

◉ Comprehensive Safety Protection: Supports up to 400V high-voltage input with overvoltage protection, multi-stage isolation, burn protection, voltage regulation, and ESD suppression circuits.

◉ Fast Charging & Long Battery Life: Built-in 4000mAh battery with 18W QC fast charging; fully charges in about 2 hours for heavy use.

◉ High Performance: 1GSPS real-time sampling, 350MHz analog bandwidth (single channel), and 50,000 wfms/s waveform refresh rate.

FNIRSI® DPOS350P 4 - IN - 1 350MHz 1GSPS Tablet Oscilloscope Signal Generator Spectrum Analyzer Frequency Response Analyzer - FNIRSI

FNIRSI® DPOS350P 4-EN-1 350MHz 1GSPS Oscilloscope Tablette Générateur de Signal Analyseur de Spectre Analyseur de Réponse en Fréquence

$369.99 $279.99

FNIRSI® DPOS350P 4-EN-1 350MHz 1GSPS Oscilloscope Tablette Générateur de Signal Analyseur de Spectre Analyseur de Réponse en Fréquence

$369.99 $279.99
Prise: Prise US
🚨 Veuillez noter : si le colis est retourné ou détruit en raison de droits de douane impayés, aucun remboursement ne sera effectué dans ces circonstances. Les États-Unis et les pays de l'UE (sauf Malte et Chypre) sont exempts de droits car ils sont expédiés depuis des entrepôts locaux, tandis que d'autres pays peuvent encourir des tarifs.

🎁 Nous offrirons à chaque client une housse par machine en cadeau, qui sera envoyée avec la marchandise.

Le DPOS350P est un oscilloscope tout-en-un haute performance et riche en fonctionnalités, adapté à un large éventail d'applications industrielles et de recherche. Avec sa conception intégrée puissante, son taux d'échantillonnage élevé et sa large bande passante, il peut analyser avec précision des signaux complexes, fournir un affichage clair des formes d'onde, et un déclenchement intelligent. L'écran haute résolution intégré, l'opération tactile, le déclenchement intelligent, et les multiples modes de mesure en font un outil précis et fiable pour les tests et analyses en laboratoires, lignes de production, et sites de maintenance.


Caractéristiques

  • Intégration multifonction puissante : Le DPOS350P combine un oscilloscope 350MHz, un générateur de signaux 50MHz, un analyseur de spectre 200K~350MHz, et un analyseur de réponse en fréquence 50MHz pour répondre à divers besoins de test de signaux.
  • Capture de forme d'onde haute performance : Avec un taux d'échantillonnage en temps réel de 1GSPS, une bande passante analogique de 350MHz (mode canal unique), et un taux de rafraîchissement de forme d'onde ultra-élevé de 50 000 wfm/s, il peut capturer et afficher avec précision des signaux d'anomalie à faible probabilité.
  • Affichage et fonctionnement précis : Équipé d'un écran tactile IPS haute résolution de 7 pouces 1024x600, il offre un affichage clair des formes d'onde et prend en charge le basculement entre les modes niveaux de gris et température de couleur, facilitant l'utilisation dans différents environnements de test.
  • Capacités riches de génération et d'analyse de signaux : Le générateur de signaux intégré de 50MHz prend en charge 14 formes d'onde standard et la fonctionnalité de forme d'onde personnalisée, tandis que l'analyseur de spectre couvre une plage de fréquences de 200K~350MHz, idéal pour les tests EMI, RF et de signaux haute fréquence.
  • Protection haute tension et charge rapide : L'appareil dispose d'une conception de protection haute tension jusqu'à 400V pour la sécurité, et avec la technologie de charge rapide QC18W, il peut être complètement chargé en 2 heures, garantissant un fonctionnement stable à long terme.
  • Stockage et exportation de données pratiques : Il prend en charge jusqu'à 500 stockages de données de forme d'onde et 90 stockages d'images, et dispose d'une fonctionnalité d'exportation de données USB pour une analyse facile et la génération de rapports.

Spécifications

Paramètres de base :

Marque
FNIRSI
Modèle
DPOS350P
Configuration au démarrage
5 éléments prédéfinis
Exigences de charge
QC18W - 12V/1.5A (Type-C)
Langues
Chinois / Anglais / Russe / Portugais
Spécifications de la batterie
Batterie lithium 3,7V, 8000mAh
Taille de l'écran
7 pouces
Temps en veille
environ 3 heures
Résolution de l'écran
1024 x 600 pixels
Temps de charge
Démarrage ≈ 5 Heures
Technologie d'écran
Angle de vue complet IPS
Consommation électrique totale
10W
Mode d'interaction
écran tactile capacitif
Dissipation de la chaleur
refroidissement par air
Interface d'extension
écran tactile capacitif
Dimensions
190mm*128mm*37mm
Arrêt automatique
15 minutes ~ 1 heure / arrêt
Mise à jour du firmware
prise en charge de la mise à niveau de l'image .iso
Plage de température de stockage
-20~60℃


Paramètres de l'oscilloscope :

Canaux analogiques
2
Bande passante analogique
350MHz
Temps de montée
1nS
Taux d'échantillonnage maximal
1GSPS
Profondeur de mémoire
60Kpts
Impédance d'entrée
1MΩ / 14PF
Plage de la base de temps
5nS ~ 50S
Base de temps défilante
50mS ~ 50S
Sensibilité verticale
2mV ~ 20V(1X)
Plage verticale
16mV ~ 160V(1X)
Précision en continu
±2%
Précision temporelle
±0.01%
Couplage d'entrée
DC / AC
Atténuation de la sonde
1X / 10X / 100X
Limite de bande passante matérielle
150M / 20M
Mode haute résolution
8bit ~ 16bit
Mesures des paramètres
12 types
Mesure du curseur
temps, période, fréquence, niveau, tension
Détection de déclenchement
déclenchement numérique
Canal de déclenchement
CH1 / CH2
Mode de déclenchement
Auto / Simple / Normal
Front de déclenchement
front montant / front descendant
Suppression du déclenchement
L1 ~ L3
Niveau de déclenchement
manuel / automatique 10% ~ 90%
Stockage de capture d'écran
90 images
Stockage de la forme d'onde
500 groupes
Grille de fond
afficher / masquer
Déplacement de la forme d'onde
réglage grossier / réglage fin
Protection contre les surtensions
tension de tenue 400V
Luminosité de la forme d'onde
réglable
Affichage FFT simple
support
Fluorescence numérique
support
Affichage de la température de couleur
support
Mode X-Y
support
Base de temps ZOOM
support
Réglage automatique en une touche
support
Retour à zéro en une touche
support
Navigateur de données
support


Paramètres du générateur de signal :

Types de forme d'onde
14 fonctions standard + forme d'onde capturée
Fréquence
0 ~ 50MHz (onde sinusoïdale uniquement, autres formes d'onde jusqu'à 10M/5M/3M)
Amplitude
0 ~ 5VPP
Décalage
-2.5V ~ +2.5V
Cycle de service
0,1% ~ 99,9%
Résolution de la fréquence
1Hz
Résolution de l'amplitude
1mV
Résolution du décalage
1mV
Résolution du cycle de service
0.1%
Forme d'onde capturée personnalisable
500 groupes


Section de l'analyseur de réponse en fréquence :

Fréquence du signal d'excitation
100Hz ~ 50MHz
Amplitude du signal d'excitation
0 ~ 5VPP
Offset du signal d'excitation
-2.5V ~ +2.5V
Nombre de fréquences d'excitation
20 ~ 500
Mesure du curseur
fréquence / gain / phase
Mode de fonctionnement
simple / cyclique
Calibration système
support


Partie Analyseur de spectre :

Méthode de conversion
FFT
Longueur FFT
4K ~ 32K
Plage de fréquence
200KHz ~ 350MHz
Plage de niveau
-60dBmV ~ +260dBmV
Mesure du curseur
fréquence / amplitude
Paramètre de marquage
harmonique d'énergie maximale
Graphique en cascade
support
Graphique 3D en cascade
support
Réglage automatique
support
Calibration système
support

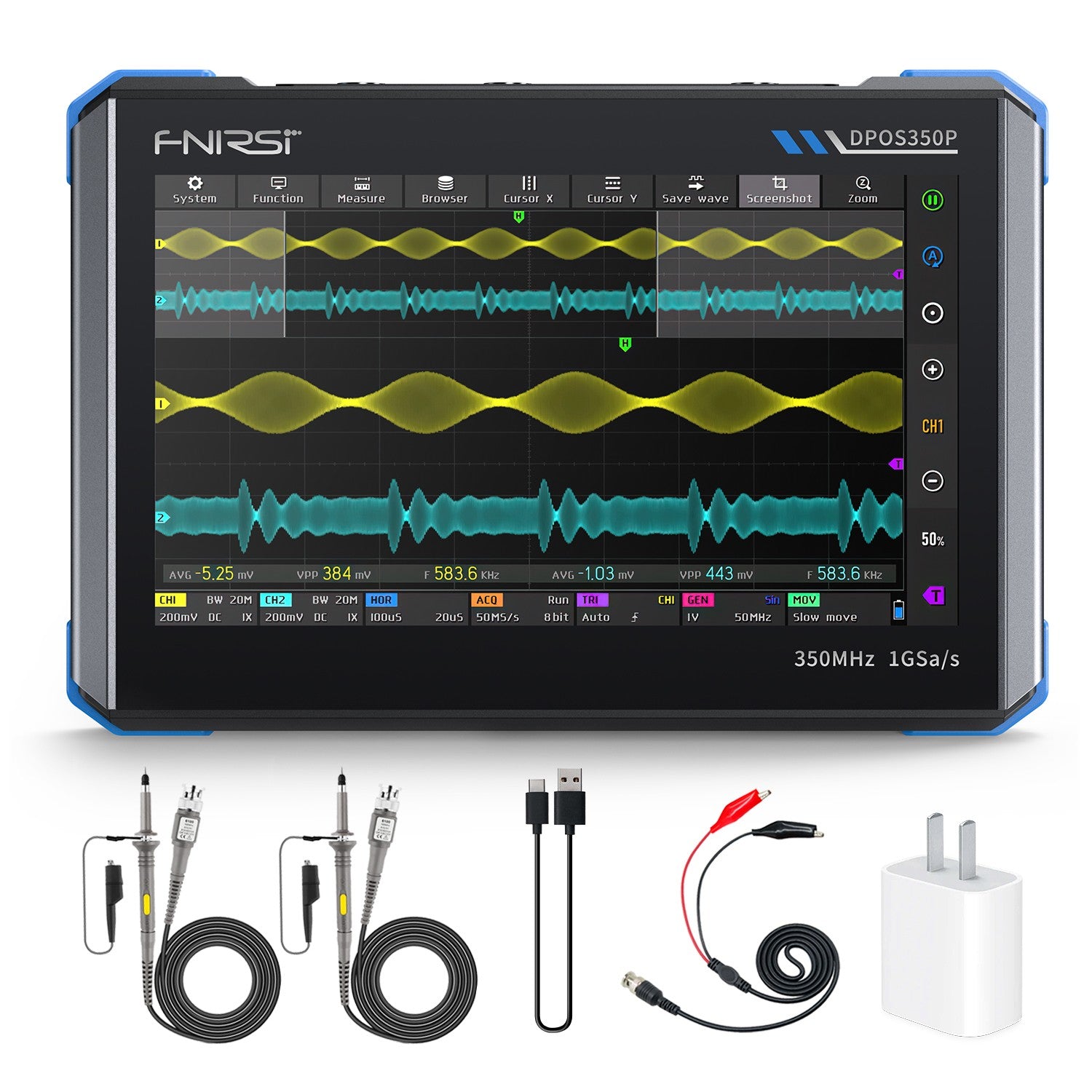

Liste du paquet :

◉ Hôte DPOS350P *1
◉ Chargeur rapide QC18W *1 (prise US ou EU)
◉ Sonde 350MHz *2
◉ Sac de rangement *1
◉ Pince crocodile *1
◉ Câble de données USB *1
◉ Manuel d'utilisation *1
◉ Boîte d'emballage *1


⚠ Précautions spéciales

  • Lors de l'utilisation simultanée des deux canaux, les pinces de masse des deux sondes doivent être connectées ensemble. Il est strictement interdit de connecter les pinces de masse des deux sondes à des potentiels différents, en particulier aux extrémités de potentiels différents d'équipements haute puissance ou de circuits 220V/110V. Cela peut endommager la carte mère de l'oscilloscope car les deux canaux partagent une masse commune, et les connecter à des potentiels différents peut provoquer une boucle de masse et court-circuiter la carte mère.
  • L'entrée BNC de l'oscilloscope a une tolérance maximale de 400V. Il est strictement interdit d'entrer des tensions supérieures à 400V lorsque l'interrupteur de la sonde 1X est utilisé.
  • Pour la charge, utilisez le chargeur dédié fourni. Il est interdit d'utiliser l'alimentation d'un autre équipement en test ou une connexion USB. Cela peut provoquer une boucle de masse et court-circuiter la carte mère de l'oscilloscope, pouvant l'endommager pendant le processus de test.
  • Lors de la mesure de signaux haute fréquence et haute tension, utilisez une sonde 100X (par exemple, pour les soudeurs ultrasoniques, les nettoyeurs ultrasoniques, etc.), ou même une sonde 1000X (par exemple, pour le côté haute tension des transformateurs haute fréquence, les résonateurs de bobines de chauffage par induction, etc.).


Package List:

◉ DPOS350P Host *1
◉ QC18W Fast Charger *1 (US or EU Plug)
◉ 350MHz Probe *2
◉ Storage Bag *1
◉ Alligator Clip *1
◉ USB Data Cable *1
◉ User Manual *1
◉ Packing Box *1

Utilisation de l'environnement et précautions

L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.

L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.

Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.

Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.

Droits d'auteur

Les spécifications du produit sont susceptibles d'être modifiées sans préavis, tous les droits d'interprétation finale sont réservés par FNIRSI Technology Co., Ltd. Toutes les marques, images de produits, paramètres techniques sont la propriété de FNIRSI Technology Co., Ltd. Tous droits réservés.

garantie

Garantie de retour et de remboursement de 30 jours (voir notre Politique de Remboursement), garantie de 2 ans (disponible uniquement pour les commandes passées directement sur fnirsi.com), support technique à vie par FNIRSI.
N'hésitez pas à nous contacter pour toute préoccupation :
Email : service@fnirsi.com / info@fnirsi.com
Nous nous efforçons de vous répondre dans les 24 heures.

FNIRSI a commencé à rechercher et à développer des fabricants de produits optiques de qualité, y compris des télémètres de golf, des dispositifs de mesure laser et des jumelles depuis 2016.
Concentrez-vous sur le développement, la recherche et la fabrication depuis plus de 8 ans.
Nous nous engageons à fournir des produits de qualité supérieure et un service client exceptionnel, en nous efforçant d'être votre assistant le plus fiable et intelligent.

Chez Fnirsi, nous nous engageons à offrir à nos clients le meilleur rapport qualité-prix pour leurs achats. Pour garantir que vous obtenez toujours le meilleur prix, nous offrons une garantie de prix de 30 jours sur tous les produits achetés directement auprès de fnirsi.com. Cette politique vise à vous donner confiance et tranquillité d'esprit lorsque vous faites vos achats chez nous.

Qu'est-ce que la garantie de prix de 30 jours ?

Notre garantie de prix de 30 jours signifie que si vous achetez un produit de fnirsi.com et si le prix de ce produit baisse dans les 30 jours suivant votre date d'achat, vous êtes éligible à un remboursement de la différence de prix.

Comment s'applique la garantie de prix ?

  • Éligibilité : La garantie de prix s'applique uniquement aux achats effectués sur fnirsi.com. Les produits achetés auprès d'autres détaillants ou de vendeurs tiers ne sont pas éligibles.
  • Durée : La baisse de prix doit se produire dans les 30 jours suivant votre date d'achat originale.
  • Correspondance de produit : La garantie de prix s'applique au même produit (modèle, spécifications et état identiques).

Comment demander un remboursement de différence de prix

Si vous remarquez que le prix d'un produit que vous avez acheté sur fnirsi.com a baissé dans les 30 jours, suivez ces étapes pour demander un remboursement de la différence de prix :

  • Documentation : Préparez votre numéro de commande et la preuve de la baisse de prix (comme une capture d'écran et un lien vers la page du produit montrant le prix réduit).
  • Contactez-nous : Contactez notre équipe de support client à info@fnirsi.com. Incluez votre numéro de commande, la preuve de la baisse de prix et une brève explication de votre demande.
  • Vérification : Notre équipe va vérifier la baisse de prix et les détails de votre achat.
  • Processus de Remboursement : Une fois vérifié, nous traiterons le remboursement de la différence de prix sur votre méthode de paiement d'origine. Il faut généralement 1 à 3 jours ouvrables pour que vous receviez le remboursement.

Chez Fnirsi, nous nous efforçons de fournir à nos clients des produits de haute qualité et un service client exceptionnel. Notre garantie de prix de 30 jours n'est qu'un des moyens par lesquels nous veillons à ce que vous obteniez la meilleure valeur pour votre investissement. Achetez en toute confiance avec Fnirsi, sachant que vous obtenez toujours la meilleure offre disponible.
Merci d'avoir choisi Fnirsi. Si vous avez des questions ou avez besoin d'une assistance supplémentaire, n'hésitez pas à contacter notre équipe de support client à info@fnirsi.com.
