Points forts
✦ Nouvelle version : Le 2C53T est une version améliorée du 2C23T, qui améliore la plage de mesure et ajoute des fonctions d'opération mathématique, de mesure du curseur, de mode persistance, et de mode XY.
✦ Oscilloscope 2 canaux : Largeur de bande de 50 MHz, taux d'échantillonnage de 250MSa/s, profondeur d'enregistrement de 1Kpts, fonction de mesure automatique, tension maximale 400V, sensibilité verticale 10mV/div-10V/div, prise en charge du stockage et de l'exportation d'images d'ondes.
✦ Multimètre 4,5 chiffres 20000 comptes : Tension AC : 0-750V, tension DC : 0-999,9V, courant DC/AC : 0-9,999A, résistance : 0-19,99MΩ, capacité : 0-99,99mF, mesure de continuité. Multimètre multifonction pour professionnels, écoles et amateurs.
✦ Générateur de signaux : La fréquence maximale de sortie de forme d'onde peut atteindre 50kHz avec un pas de 1Hz, et peut générer 13 formes d'ondes.
✦ Fonction de sauvegarde : sauvegarde en un clic, fonction de filtrage. Vous pouvez télécharger l'image sauvegardée en vous connectant à un PC via Type-C. Vous pouvez facilement comparer les formes d'ondes en affichant la forme d'onde de référence et la forme d'onde mesurée sur le même écran.
✦ Excellent design : L'oscilloscope adopte une architecture matérielle FPGA + MCU + ADC, module de protection haute tension intégré, écran LCD de 2,8 pouces, batterie Li-ion intégrée de 3000mAh, autonomie en veille jusqu'à 6H, interface Type-C supportant la charge 5V/1A.
Le FNIRSI-2C53T est un oscilloscope numérique à double canal trois-en-un polyvalent et très pratique lancé par FNIRSI, conçu pour les professionnels des secteurs de la maintenance et de la recherche. Cet appareil combine les fonctionnalités d'un oscilloscope, d'un multimètre et d'un générateur de signaux. L'oscilloscope utilise une architecture matérielle FPGA + ARM + ADC, avec un taux d'échantillonnage de 250MS/s, une largeur de bande analogique de 50MHz, et un module de protection haute tension intégré qui prend en charge les mesures de tension de crête jusqu'à ±400V. Il prend également en charge l'enregistrement et la visualisation de captures d'écran de formes d'onde pour une analyse secondaire.
La fonction multimètre offre 4,5 chiffres avec 19999 comptes vrai RMS, prenant en charge les mesures de tension AC/DC et de courant, ainsi que les mesures de capacité, de résistance, de diode et de continuité, ce qui en fait un instrument multifonction idéal pour les professionnels, les usines, les écoles, les passionnés ou un usage domestique.
Le générateur de signaux de fonction DDS intégré peut produire 13 types de signaux de fonction, avec une fréquence de sortie maximale de 50KHz et un pas de 1Hz. La fréquence de sortie, l'amplitude et le rapport cyclique sont réglables. Il dispose d'un écran LCD haute définition de 2,8 pouces 320*240 et d'une batterie lithium rechargeable intégrée de 3000mAh avec un temps de veille allant jusqu'à 6 heures. Sa taille compacte offre aux utilisateurs des fonctions pratiques plus puissantes et une excellente portabilité.
La fonction multimètre offre 4,5 chiffres avec 19999 comptes vrai RMS, prenant en charge les mesures de tension AC/DC et de courant, ainsi que les mesures de capacité, de résistance, de diode et de continuité, ce qui en fait un instrument multifonction idéal pour les professionnels, les usines, les écoles, les passionnés ou un usage domestique.
Le générateur de signaux de fonction DDS intégré peut produire 13 types de signaux de fonction, avec une fréquence de sortie maximale de 50KHz et un pas de 1Hz. La fréquence de sortie, l'amplitude et le rapport cyclique sont réglables. Il dispose d'un écran LCD haute définition de 2,8 pouces 320*240 et d'une batterie lithium rechargeable intégrée de 3000mAh avec un temps de veille allant jusqu'à 6 heures. Sa taille compacte offre aux utilisateurs des fonctions pratiques plus puissantes et une excellente portabilité.
Paramètres de base :
Marque
FNIRSI
Modèle
2C53T
Écran d'affichage
Écran couleur HD de 2,8 pouces
Rapport de résolution
320*240
Spécifications de charge
TYPE-C (5 V/1 A)
Batterie
batterie lithium 3000mAh
Fonctions de support
Oscilloscope, Générateur de signaux, Multimètre (voir les paramètres fonctionnels pour plus de détails)
Temps de veille
6h (maximum théorique de laboratoire)
Langue
chinois et anglais
Volume du produit
167*89*35mm
Poids
300g
Paramètres de l'oscilloscope :
Canal
Double canal
Taux d'échantillonnage
250 MS/s
Bande passante analogique
50M (canal double indépendant 50M)
Profondeur de stockage
1 000 points
Impédance
1 MΩ
Plage de base de temps
10ns-20s
Sensibilité verticale
10mV/div-10V/div (x1)
Tension Maximale Mesurée
±400V
Mode de déclenchement
AUTO/Normal/Simple
Type de déclencheur
Front montant, Front descendant
Mode d'affichage
Y-T/Rolling/X-Y
Méthode de couplage
CA/CC
Persistance
DÉSACTIVÉ, 500 ms, 1 s, ∞
Mathématiques
8 Opérations de base + FFT
Capture d'écran de la forme d'onde
Soutenu
Exporter l'image de la forme d'onde
Soutenu
Mesure du curseur
Soutenu
Rémanence infinie
Soutenu
Paramètres du générateur de signaux de fonction :
13 formes d'onde du signal
Forme d'onde de sortie : onde sinusoïdale, onde rectangulaire, onde en dents de scie, demi-onde, onde complète, onde à pas positif, onde à pas inversé, montée exponentielle, descente exponentielle, CC, multi-audio, impulsion Sinker, onde de Lorentz
Fréquence de sortie
0-50KHz
Amplitude de sortie
0-3V
Cycle de service de sortie
0-100%
Paramètres du multimètre :
Tension continue
1,9999V / 19,999V / 199,99V / 1000V
Tension alternative
1,9999V / 19,999V / 199,99V / 750,0V
Courant continu
19,999mA / 199,99mA / 1,9999A / 9,999A
Courant alternatif
19,999mA / 199,99mA / 1,9999A / 9,999A
Résistance
19,999MΩ / 1,9999MΩ / 199,99KΩ / 19,999KΩ
1,9999 KΩ / 199,99 Ω
1,9999 KΩ / 199,99 Ω
Capacitance
999,9uF / 99,99uF / 9,999uF / 999,9nF / 99,99nF / 9,999nF / 9,999mF / 99,99mF
Température
(-55~1300℃) / (-67~2372℉)
Diode
OUI
Test de continuité
OUI
Emballage standard :
1. Oscilloscope 2C53T *1
2. Sonde 10X P6100 *1
3. Sonde pince crocodile *1
4. Sonde multimètre *1
5. Câble de chargement *1
6. Sac de rangement *1
7. Manuel d'utilisateur *1
8. Boîte d'emballage *1
1. Oscilloscope 2C53T *1
2. Sonde 10X P6100 *1
3. Sonde pince crocodile *1
4. Sonde multimètre *1
5. Câble de chargement *1
6. Sac de rangement *1
7. Manuel d'utilisateur *1
8. Boîte d'emballage *1
Ensemble complet :
1. Oscilloscope 2C53T *1
2. Sonde 10X P6100 *2
3. Sonde pince crocodile *1
4. Sonde multimètre *1
5. Câble de chargement *1
6. Sac de rangement *1
7. Manuel d'utilisateur *1
8. Boîte d'emballage *1
1. Oscilloscope 2C53T *1
2. Sonde 10X P6100 *2
3. Sonde pince crocodile *1
4. Sonde multimètre *1
5. Câble de chargement *1
6. Sac de rangement *1
7. Manuel d'utilisateur *1
8. Boîte d'emballage *1
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
Droits d'auteur
Les spécifications du produit sont susceptibles d'être modifiées sans préavis, tous les droits d'interprétation finale sont réservés par FNIRSI Technology Co., Ltd. Toutes les marques, images de produits, paramètres techniques sont la propriété de FNIRSI Technology Co., Ltd. Tous droits réservés.
garantie
Garantie de retour et de remboursement de 30 jours (voir notre Politique de Remboursement), garantie de 2 ans (disponible uniquement pour les commandes passées directement sur fnirsi.com), support technique à vie par FNIRSI.
N'hésitez pas à nous contacter pour toute préoccupation :
Email : service@fnirsi.com / info@fnirsi.com
Nous nous efforçons de vous répondre dans les 24 heures.
FNIRSI a commencé à rechercher et à développer des fabricants de produits optiques de qualité, y compris des télémètres de golf, des dispositifs de mesure laser et des jumelles depuis 2016.
Concentrez-vous sur le développement, la recherche et la fabrication depuis plus de 8 ans.
Nous nous engageons à fournir des produits de qualité supérieure et un service client exceptionnel, en nous efforçant d'être votre assistant le plus fiable et intelligent.
Chez Fnirsi, nous nous engageons à offrir à nos clients la meilleure valeur pour leurs achats. Pour vous assurer d'obtenir toujours le meilleur prix, nous proposons une garantie de prix de 30 jours sur tous les produits achetés directement sur fnirsi.com. Cette politique vise à vous donner confiance et tranquillité d'esprit lors de vos achats chez nous.
Qu'est-ce que la garantie de prix de 30 jours ?
Notre garantie de prix de 30 jours signifie que si vous achetez un produit sur fnirsi.com et que le prix de ce produit baisse dans les 30 jours suivant la date de votre achat, vous êtes éligible à un remboursement de la différence de prix des produits. (Les prix sont basés sur USD. Aucun remboursement ne sera accordé pour les variations de prix dans d'autres devises dues aux fluctuations des taux de change.)
Comment s'applique la garantie de prix ?
- Éligibilité : La garantie de prix s'applique uniquement aux achats effectués sur fnirsi.com. Les produits achetés auprès d'autres détaillants ou vendeurs tiers ne sont pas éligibles.
- Délai : La baisse de prix doit se produire dans les 30 jours suivant la date de votre achat initial.
- Correspondance du produit : La garantie de prix s'applique au même produit (modèle, spécifications et état identiques).
Comment demander un remboursement de la différence de prix
Si vous remarquez que le prix d'un produit que vous avez acheté sur fnirsi.com a baissé dans les 30 jours, suivez ces étapes pour demander un remboursement de la différence de prix :
- Documentation : Préparez votre numéro de commande et une preuve de la baisse de prix (comme une capture d'écran et un lien vers la page produit montrant le prix réduit).
- Contactez-nous : Contactez notre équipe de support client à info@fnirsi.com. Incluez votre numéro de commande, la preuve de la baisse de prix, et une brève explication de votre demande.
- Vérification : Notre équipe vérifiera la baisse de prix et les détails de votre achat.
- Processus de remboursement : Une fois vérifié, nous traiterons le remboursement de la différence de prix sur votre mode de paiement initial. Il faut généralement 1 à 3 jours ouvrables pour recevoir le remboursement.
Chez Fnirsi, nous nous efforçons de fournir à nos clients des produits de haute qualité et un service client exceptionnel. Notre garantie de prix de 30 jours est l'une des façons dont nous nous assurons que vous obtenez la meilleure valeur pour votre investissement. Achetez en toute confiance avec Fnirsi, en sachant que vous obtenez toujours la meilleure offre disponible.
Merci d'avoir choisi Fnirsi. Si vous avez des questions ou avez besoin d'une assistance supplémentaire, n'hésitez pas à contacter notre équipe de support client à info@fnirsi.com.
B
Professional and easy using multimeter and oscilloscope. Multi function and good price and high quality.
N
I wanted a compact, affordable, mains isolated oscilloscope. The FNIRSI 2C53T was the answer. I use it for analysing voltages on my modular audio synthesisers. After a day of reading the manual and experimenting, I was confident in using it. Very pleased with my purchase. Real time voltage versus time, capacitance, current and voltage measurements — perfect. All the cables and probes needed to get you going from day one. For the older generation, get the pdf version of the manual as the paper booklet had very small font.
B
I purchased this multimeter for my projects. It is a robust, durable multimeter with an internal rechargeable battery, which is a big plus. It is a great multimeter because in addition to the multimeter function, it also has the functions of an oscilloscope and signal generator. I am very happy with it. I recommend it to everyone who needs a precise measuring instrument, oscilloscope and signal generator.
G
excellent value for money
W
I take's a little time to adapt to the operational interface.
J
Har köpt en del Fnirsi produkter och håller en hög kvalitet
S
Great bit of kit! Only really used the multimeter and the oscilloscope so far(motorcycle mechanic)-but both functions work very well. Any fuzzy areas with use can easily be found out by looking at independent users on YouTube.
Would buy again-bit of a bigger to do a software update as I only have a MacBook and no windows-but works well out the box
Ö
I bought a product with a tracking number from you, but customs did not deliver it. It was returned to you. Could you please write the product price on the invoice as 30 dollars at most and send it back to me...
G

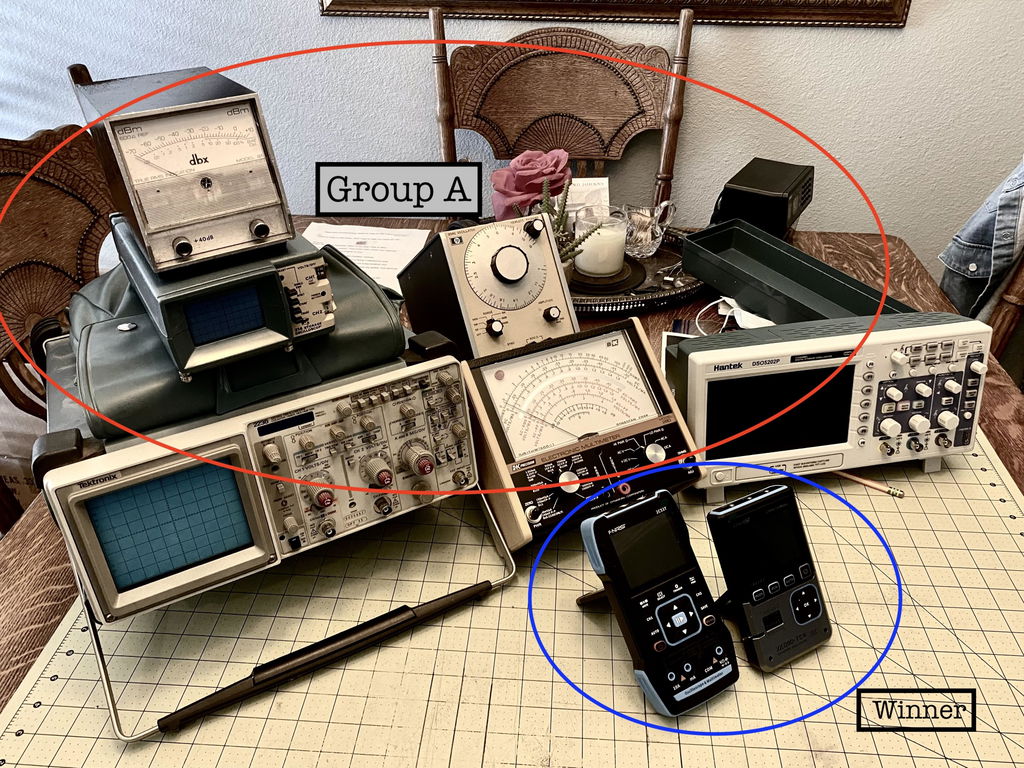

The last time I used an oscilloscope, the Tektronix 465 was the current state of the art! That thing was the size (and weight) of a VCR!! 35 years later and things seem to have moved on!!!
For the casual user who wants to monitor and measure any varying signal, be it digital or or sinusoidal or otherwise, this little multimeter has you covered. The fact that it does a fine job of also measuring voltage, current, resistance, capacitance and continuity as well makes this little portable device a real magician!!
++ Dual channels makes comparison tasks possible.
++ Built-in function generator is very handy.
++ Built-in rechargeable battery makes it truly portable
++ Ability to save screenshots of scope traces is very useful
++ 50Mhz bandwidth is probably sufficient for most hobby needs
++ Comes supplied with all test leads you'll need to get measuring right away
-- The display is a little on the dim side and quite small so it'll be a challenge if used in bright ambient light.
-- The control user interface is a little clunky and requires some getting used to. You'll be pressing a lot of button sequences to get to the adjustment / function you're after.
-- The accompanying manual looks high quality but I found it a little vague and quite a few funtions aren't properly explained. Even YouTube reviewers don't cover every facet of the device. Here, there room for improvement I think.
-- It states that the firmware can be updated, but I had a bad experience with this and I recommend not attempting a firmware update unless Fnirsi themselves ask and support you in doing this.
All in all, the 2C53T oscilloscope / multimeter is an amazing instrument considering its price. I naturally hope it will give me many years of fault free use and if it does, I will be more than satisfied with my purchase! I can thoroughly recommend it!
S
Best good fast verry nice!
G
Excelente
S
A really good instrument, considering the price. This seems ideal for the hobbyist; it is straightforward to use and, for an instrument of this price, surprisingly accurate. I would recommend definitely
R

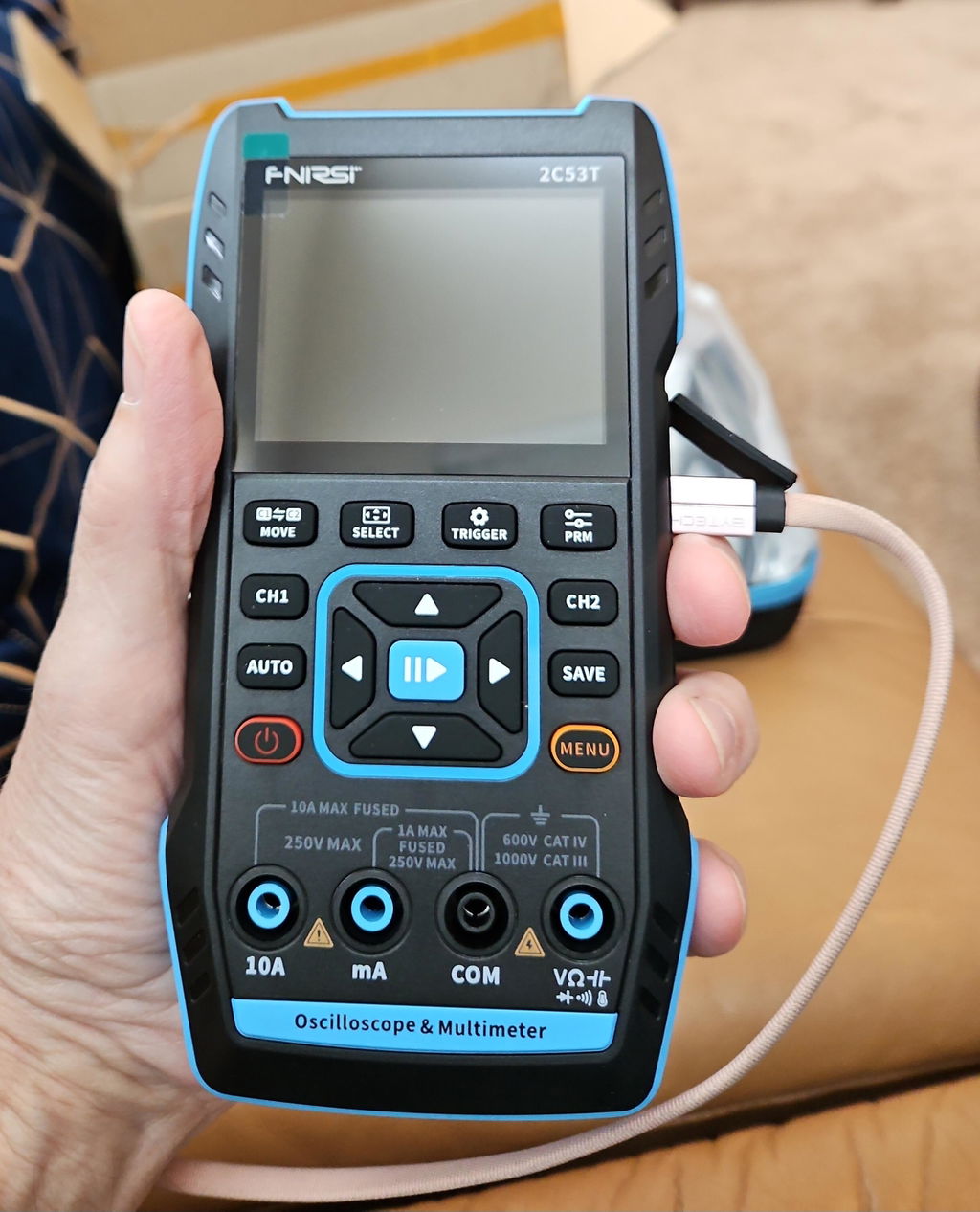

2C53T now on the charger. Beautifully made product. Photo to show size. Delivery too 5 weeks to Houston, but that's as exected. I hope to order other items from their online catalog.
