Points forts
◉ ADC 20 bits & résolution 7 chiffres, précision de mesure de qualité laboratoire
◉ PD3.1(EPR) & UFCS pris en charge, détection automatique du protocole de charge rapide
◉ Plage large 50V/6,5A/240W, couverture complète des scénarios USB-C d’alimentation
◉ Test de ripple en double mode & enregistrement de courbe sur 9h, analyse professionnelle de l’alimentation
◉ Lecture E-Marker & simulation de câble, détection complète des câbles USB-C
◉ Statistiques énergétiques sur 10 groupes, calcul de capacité et d’efficacité de batterie
◉ Surveillance PD & conversion QC-PD, dépannage de compatibilité de charge rapide
◉ Écran HD 1,54 pouce, rotation gravitationnelle 4 directions & connexion PC sans pilote
Caractéristiques
- Mesure ADC haute précision 20 bits : Adopte une puce ADC externe haute précision 20 bits, prenant en charge un affichage à 7 chiffres pour la tension, le courant et la puissance avec une résolution de 0,000001 V/A/W et une précision de niveau laboratoire.
- Large gamme de mesures : Permet la surveillance de la tension de 4~50V, du courant de 0~6,5A et de la puissance de 0~240W, compatible avec les scénarios de charge haute puissance 100W/140W/240W.
- Compatibilité PD3.1 et multi-protocoles : Prend en charge pleinement le protocole PD3.1 EPR avec une puce physique externe pour la communication PD, réalisant une interaction stable et sûre des protocoles de charge rapide.

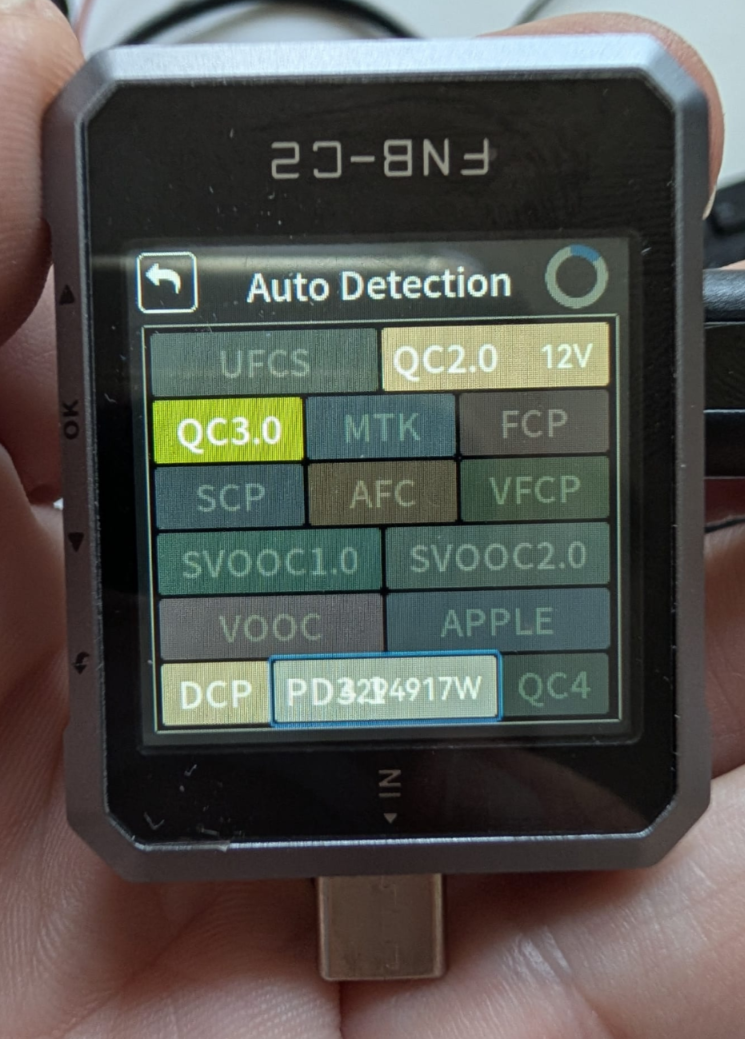

- Détection complète des protocoles de charge rapide : Détecte automatiquement et déclenche les protocoles principaux incluant UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC et VIVO VFCP.
- Identification de la puce E-Marker USB-C : Lit les informations détaillées des câbles 3A/5A/50V/EPR/TBT3/TBT4 telles que le type, la puissance, la longueur, la vitesse de transmission et la version.
- Test en double mode de la ondulation et de la forme d'onde : Prend en charge le tracé de forme d'onde basse vitesse (2 sps~1 Ksps) pour la tension/courant/D+/D- et le test d'ondulation haute vitesse (20 Ksps~2 Msps) pour la tension en couplage AC.
- Surveillance en temps réel de la forme d'onde VBUS : Affiche la forme d'onde de la tension du bus d'alimentation USB avec une fréquence réglable de 20,0 kHz à 2,0 MHz pour un jugement intuitif de la stabilité de l'alimentation.
- Surveillance du protocole PD et capture de paquets : Capture en temps réel les données de négociation du protocole PD entre les appareils de charge et les appareils alimentés pour résoudre les problèmes de compatibilité de charge.
- Conversion de protocole QC vers PD : Permet l'adaptation entre les appareils uniquement QC et les chargeurs dominants PD pour améliorer la compatibilité de la charge rapide entre différents protocoles.
- Statistiques multi-groupes d'énergie et de capacité : Fournit 10 ensembles commutables pour les statistiques de capacité, d'électricité et de temps, prenant en charge le calcul automatique de la capacité de la batterie et de l'efficacité de conversion.
- Fonction d'enregistrement de courbes longue durée : Permet un enregistrement continu de 9 heures des courbes de tension et de courant avec un intervalle de sauvegarde des données personnalisable de 1 à 120 secondes et des règles de début/fin ajustables.
- Interface USB-C à courant bidirectionnel : Équipé de ports mâle et femelle USB-C 24 broches standard avec fonctionnalités USB 4 Gen3, supportant le courant bidirectionnel et l'insertion réversible.
- Surveillance en temps réel de la température embarquée : Avec une résolution de 1℃, il surveille en temps réel la température de fonctionnement de l'appareil pour prévenir les risques de surchauffe lors d'une utilisation à haute puissance.
- Affichage HD avec rotation par capteur de gravité : Équipé d'un écran TFT-LCD 1,54 pouce 240×240 et d'un capteur de gravité intégré supportant la rotation automatique de l'écran dans 4 directions pour toutes les interfaces.
- Connexion PC sans pilote et mise à jour : Le port PC HID est compatible avec Windows/Mac OS sans pilotes, supportant l'extension des fonctions et la mise à jour du firmware en un clic via la reconnaissance du disque USB.
- Test de simulation de câble USB-C : Simule diverses configurations de câble telles que sans E-marker (60W), 20V5A (100W) et 50V5A (240W, EPR) pour tester les performances de charge dans différentes conditions.
- Paramètres système personnalisables de l'appareil : Prise en charge du réglage de la luminosité de l'écran, de la mise en veille automatique, de la couleur du thème et de la langue, avec réinitialisation en un clic de tous les paramètres aux valeurs d'usine.
Spécifications
✦ Précision : ±(a%(‰) de la lecture + N chiffres)
Modèle
FNIRSI-C2
ADC
20 bits
Tension surveillée
Plage : 4 ~ 50V
Résolution : 0,000001V
Précision : ±(0,2 ‰ + 2)
Résolution : 0,000001V
Précision : ±(0,2 ‰ + 2)
Courant surveillé
Plage : 0 ~ 6,5A
Résolution : 0,000001A
Précision : ±(0,5 ‰ + 2)
Résolution : 0,000001A
Précision : ±(0,5 ‰ + 2)
Puissance surveillée
Plage : 0 ~ 240W
Résolution : 0,000001W
Précision : ±(0,5 ‰ + 2)
Résolution : 0,000001W
Précision : ±(0,5 ‰ + 2)
Tension D+/D−
Plage : 0 ~ 3,3V
Résolution : 0,001V
Précision : ±(1,0 % + 2)
Résolution : 0,001V
Précision : ±(1,0 % + 2)
Tension CC1/CC2
Plage : 0 ~ 3,3V
Résolution : 0,001V
Précision : ±(1,0 % + 2)
Résolution : 0,001V
Précision : ±(1,0 % + 2)
Température de l'appareil
Plage : ℃
Résolution : 1℃
Précision : ±(1,2 % + 3)
Résolution : 1℃
Précision : ±(1,2 % + 3)
Capacité
Plage : 0 ~ 9999,99Ah
Résolution : 0,00001Ah
Résolution : 0,00001Ah
Consommation d'énergie
Plage : 0 ~ 9999,99Wh
Résolution : 0,00001Wh
Résolution : 0,00001Wh
Durée d'enregistrement
Plage : 9 h 0 m 0 s
Résolution : 1 s
Résolution : 1 s
Liste du contenu :
◉ Testeur FNIRSI-C2 USB-C *1
◉ Coffret cadeau *1
◉ Guide d'utilisation *1
◉ Coffret cadeau *1
◉ Guide d'utilisation *1
Liste du colis :
◉ Testeur USB-C FNIRSI-C2 *1
◉ Boîte cadeau *1
◉ Guide d'utilisation *1
◉ Boîte cadeau *1
◉ Guide d'utilisation *1
Utilisation de l'environnement et précautions
L'appareil doit être rangé dans un étui souple, et l'environnement de fonctionnement doit être à une température de -5 à 40℃, et l'humidité relative ne doit pas dépasser 80%.
L'appareil doit être stocké dans un endroit propre et sec pour éviter l'humidité, la moisissure, la pression excessive, les dommages mécaniques, l'humidité et la lumière directe du soleil.
Évitez d'utiliser sous la pluie ou dans le brouillard, évitez de faire tomber ou de choquer.
Lorsque l'écran de l'LCD ne s'allume pas, cela indique que la tension est trop basse et qu'il doit être chargé à temps.
