Highlights
◉ All-in-one precision measurement for multiple electronic components
◉ Multi-frequency (100Hz–100kHz) & multi-voltage (0.1–1.0V) testing flexibility
◉ Smart sweep & intelligent sorting for efficient batch testing
◉ Series/parallel equivalent mode for accurate R/L/C data
◉ Dual-form design (tweezer + Kelvin clip) for diverse component types
◉ 1.47'' HD auto-rotate screen for user-friendly operation
◉ Portable tweezer-shaped design with ≈3H battery life
◉ ±30V voltage measurement with safe testing protection
Il FNIRSI LCR-ST2 è un compatto misuratore LCR a doppia modalità che supporta sia test con pinzette che con clip Kelvin, ideale per componenti di qualsiasi dimensione. Misura R/C/L, diodi e fino a 30V con cinque frequenze di test e un display HD da 1,47". Le caratteristiche includono sweep a banda completa (100Hz–100kHz), ordinamento intelligente, confronto a doppia modalità, attacco magnetico e batteria da 300mAh—perfetto per test rapidi e precisi in qualsiasi ambiente.
Caratteristiche:
-
Misurazione di componenti ad ampio intervallo
Misura con precisione resistenza (10 mΩ–10 MΩ), capacità (1 pF–22 mF), induttanza (1 μH–10 H), diodo (≤0.7 V) e tensione (±30 V). -
Parametri elettrici completi
Fornisce letture D/Q/Z/X/θ/ESR per caratterizzare completamente il comportamento e le prestazioni del componente. -
Cinque frequenze di test selezionabili
Offre test professionali a 100Hz, 120Hz, 1kHz, 10kHz e 100kHz per diversi tipi di componenti e applicazioni. -
Quattro livelli di test RMS
Livelli di eccitazione regolabili (0,1V / 0,3V / 0,6V / 1,0V) consentono una stabilità di misurazione ottimizzata per vari tipi di componenti. -
Confronto equivalente doppio serie/parallelo
Visualizza simultaneamente i valori equivalenti in serie e parallelo per minimizzare le interferenze parassite e migliorare la precisione della misurazione. -
Modalità sweep a banda completa (100Hz–100kHz)
Fornisce un'analisi multi-frequenza rapida con un'unica azione, permettendo una caratterizzazione dettagliata della risposta in frequenza del componente. -
Ordinamento intelligente con classificazione per tolleranza
Valuta automaticamente i componenti in base ai valori nominali e alle tolleranze preimpostate per un rapido test batch OK/NG. -
Test a doppia forma: punte pinzette + clip Kelvin
Le punte dritte e curve delle pinzette consentono un facile test di piccoli componenti, mentre la clip Kelvin fornisce una misurazione precisa a quattro fili per componenti più grandi o a foro passante. -
Funzioni intelligenti di riconoscimento & visualizzazione
Dotato di riconoscimento automatico dei componenti R/C/L, visualizzazione a doppio parametro, HOLD/Max/Min e impostazioni di sistema regolabili. -
Orientamento con rotazione automatica
La rotazione dello schermo sensibile alla mano supporta sia l'uso con la mano sinistra che con la destra per un'operazione senza sforzo. -
Design magnetico portatile
Include un attacco magnetico per una facile conservazione e maneggevolezza, ideale per un accesso rapido in ambienti sul campo. -
Display a colori HD da 1,47"
Offre una visualizzazione chiara e ad alto contrasto dei dati di misurazione per un uso efficiente in loco e in laboratorio. -
Lunga durata della batteria & ricarica Type-C
Alimentato da una batteria al litio da 300mAh con ricarica Type-C, offre fino a ~3 ore di funzionamento continuo.

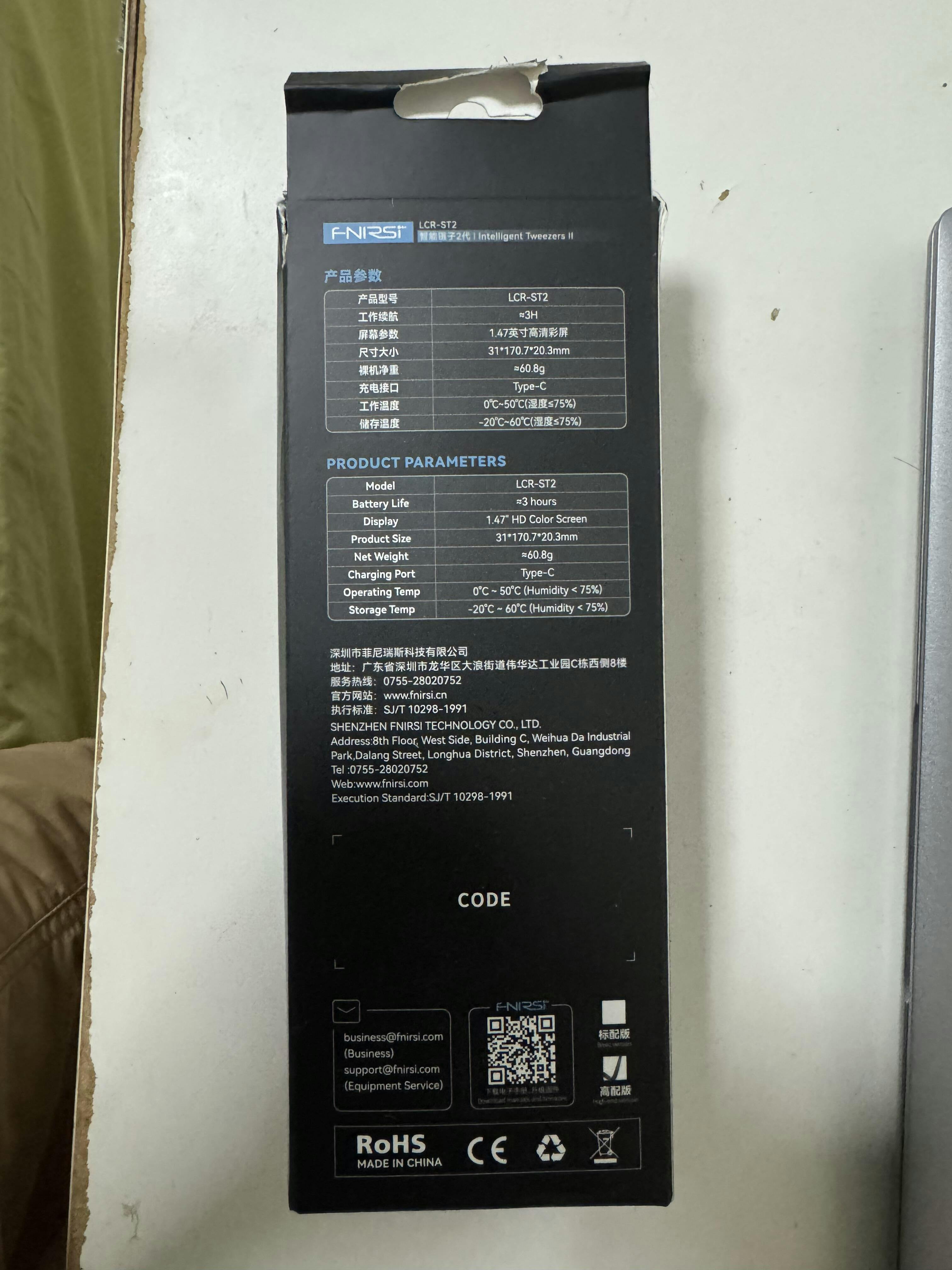

Parametri del prodotto
Parametri del modello:
Modello
LCR-ST2
Tempo di standby
≈3H
Schermo
Display HD 1,47"
Dimensioni
31*170.7*20.3mm
Peso
≈60.8g
Interfaccia
Type-C
Temperatura di esercizio
0℃ ~ 50℃ (Umidità ≤ 75%)
Temperatura di conservazione
-20℃ ~ 60℃ (Umidità ≤ 75%)
Capacità:
1mF‒22mF
100Hz/20Hz: 5% ± 3 cifre
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1µF‒1mF
100Hz/20Hz: 2% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
1nF‒1µF
100Hz/20Hz: 2% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 0,5% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 0,5% ± 3 cifre
100KHz: 5% ± 3 cifre
1pF‒1nF
100Hz/20Hz: /
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
Induttanza:
1H‒10H
100Hz/20Hz: 5% ± 3 cifre
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1mH‒1H
100Hz/20Hz: 2% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: /
100KHz: /
1KHz: 2% ± 3 cifre
10KHz: /
100KHz: /
10µH‒1mH
100Hz/20Hz: 2% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 0,5% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 0,5% ± 3 cifre
100KHz: 5% ± 3 cifre
1µH‒10µH
100Hz/20Hz: /
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
Resistenza:
1MΩ‒10MΩ
100Hz/20Hz: 5% ± 3 cifre
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1KHz: 5% ± 3 cifre
10KHz: /
100KHz: /
1kΩ‒1MΩ
100Hz/20Hz: 1% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 1% ± 3 cifre
100KHz: /
1KHz: 0,5% ± 3 cifre
10KHz: 1% ± 3 cifre
100KHz: /
1Ω‒1kΩ
100Hz/20Hz: 1% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 1% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 0,5% ± 3 cifre
10KHz: 1% ± 3 cifre
100KHz: 5% ± 3 cifre
10mΩ‒1Ω
100Hz/20Hz: 2% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
1KHz: 2% ± 3 cifre
10KHz: 2% ± 3 cifre
100KHz: 5% ± 3 cifre
Diodo & Tensione:
Diodo
Tensione in stato acceso ≤ 0,7V
Tensione
±30V
Elenco del pacchetto:
Opzione Std.
◉ Pinzetta LCR-ST2◉ Borsa per conservazione
◉ Punta curva

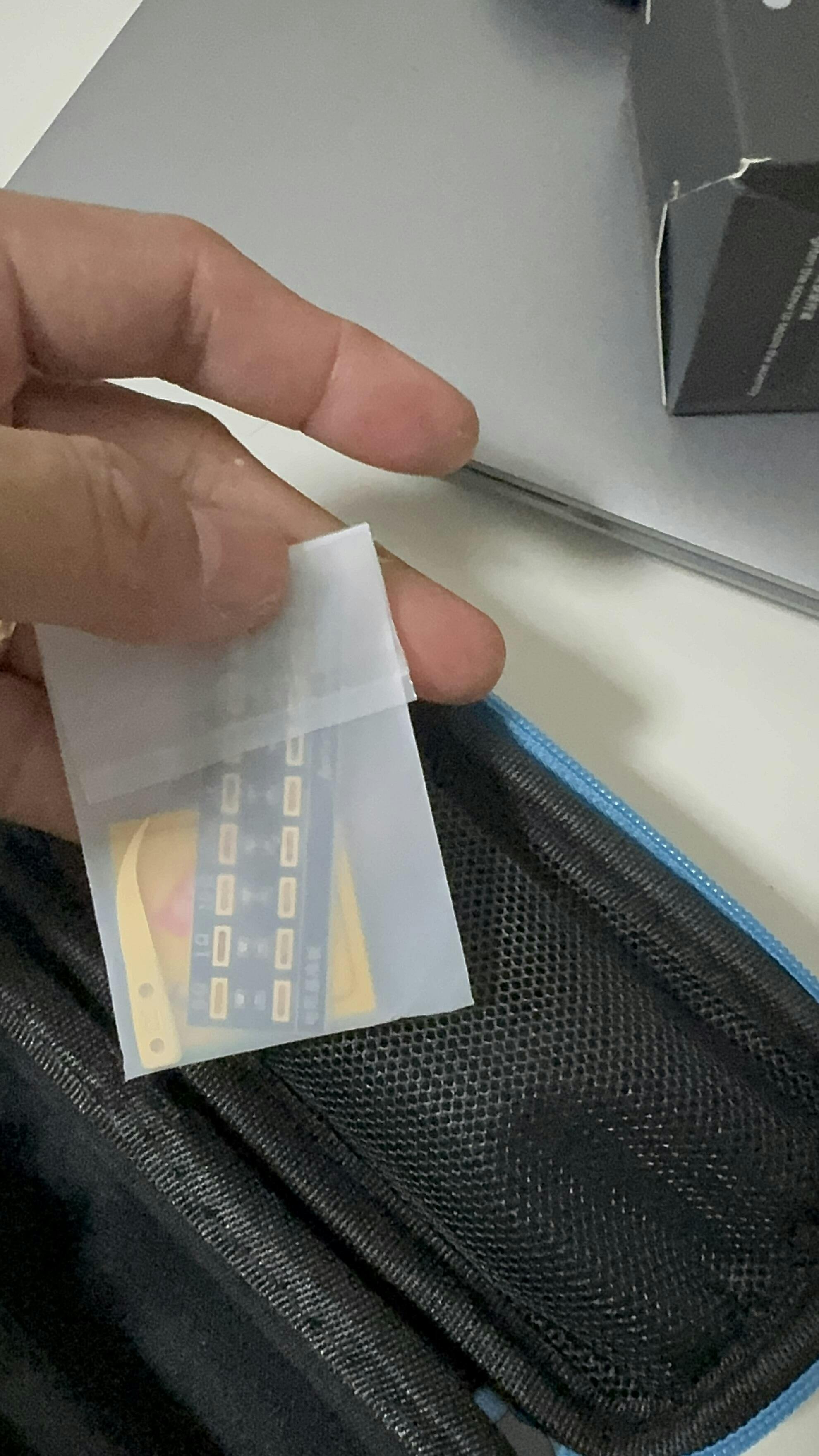

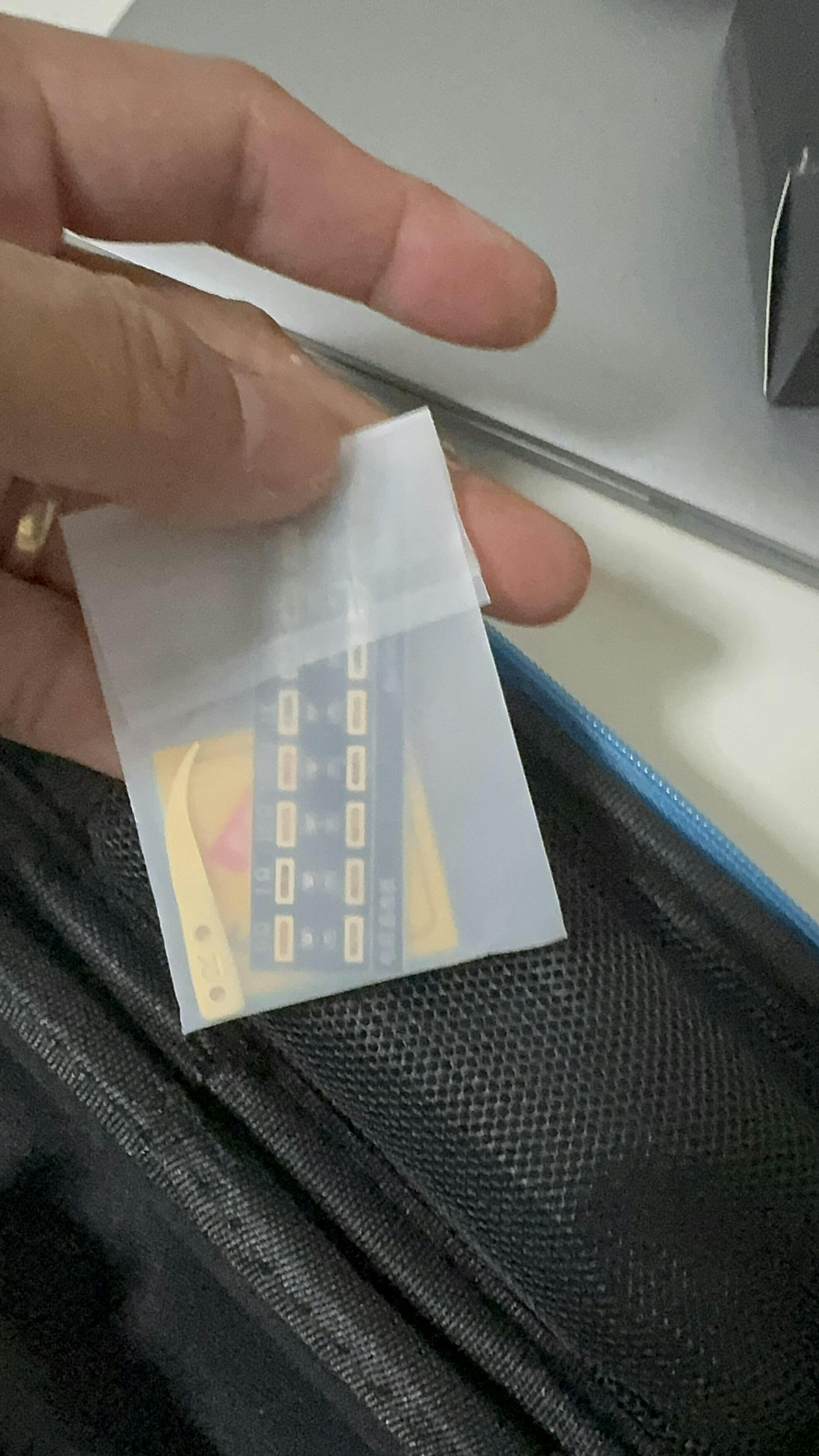

◉ Piastra di cortocircuito
◉ Cavo dati
Opzione Plus
◉ Pinzetta LCR-ST2◉ Borsa per conservazione
◉ Punta curva
◉ Piastra di cortocircuito
◉ Clip di prova Kelvin
◉ Cavo dati
Package List:
Std. Option
◉ LCR-ST2 Tweezer◉ Storage Bag
◉ Curved Tip
◉ Shorting Plate
◉ Data Cable
Plus Option
◉ LCR-ST2 Tweezer◉ Storage Bag
◉ Curved Tip
◉ Shorting Plate
◉ Kelvin Test Clip
◉ Data Cable
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
