Caratteristiche principali
◉ Doppio canale, 200 MSa/s, precisione a 14 bit
◉ Fino a 60 MHz in uscita
◉ ZeroSurge + tecnologia VeriPoint: basso sovraelongazione, fronti rapidi, dettagli ultra-fini
◉ 6 tipi di modulazione (AM/FM/PM/FSK/ASK/PSK)
◉ Contatore di frequenza integrato a 7 cifre (100mHz–100MHz)
◉ Uscita di forma d’onda arbitraria punto per punto reale
◉ Sweep di frequenza e controllo touchscreen

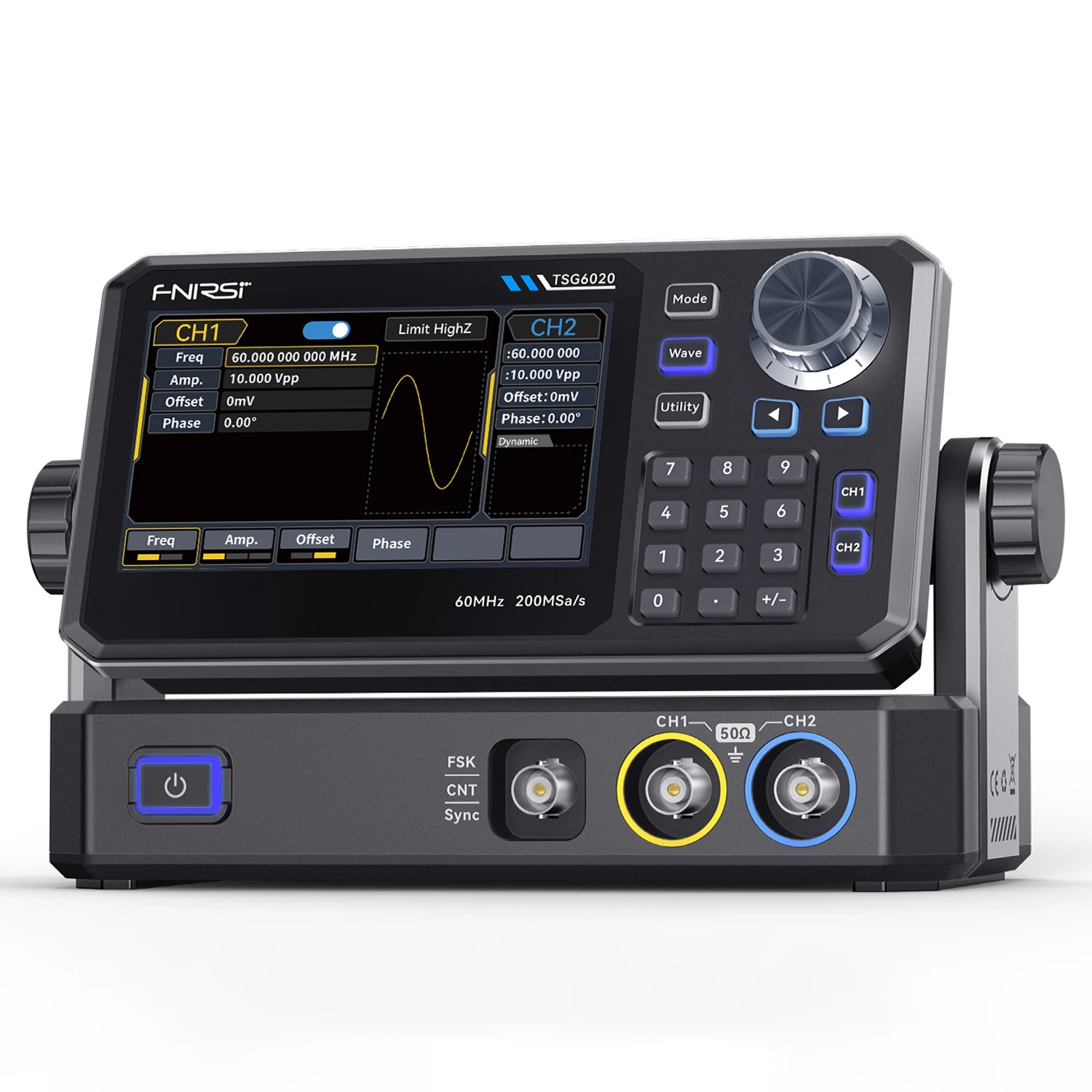

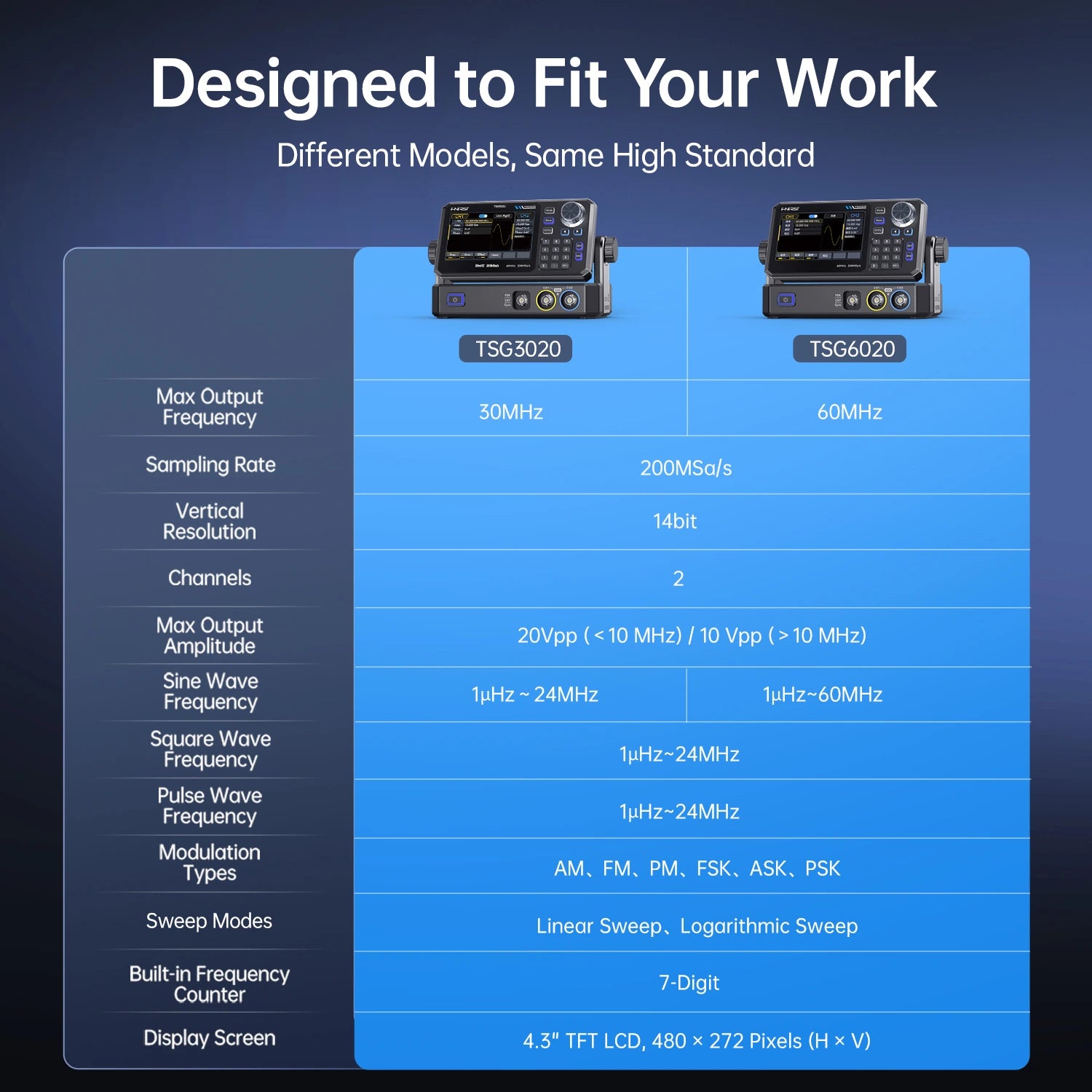

I modelli TSG3020 e TSG6020 sono generatori di funzioni/forme d'onda arbitrarie a doppio canale con tecnologia DDS, frequenza di campionamento di 200 MSa/s e risoluzione a 14 bit. Il TSG3020 supporta frequenze di uscita fino a 30 MHz, mentre il TSG6020 arriva a 60 MHz—entrambi offrono un controllo flessibile e preciso dell'ampiezza delle forme d'onda, del ciclo di lavoro e della temporizzazione dei bordi. Ideali per R&S, istruzione e test automatizzati.
Caratteristiche
-

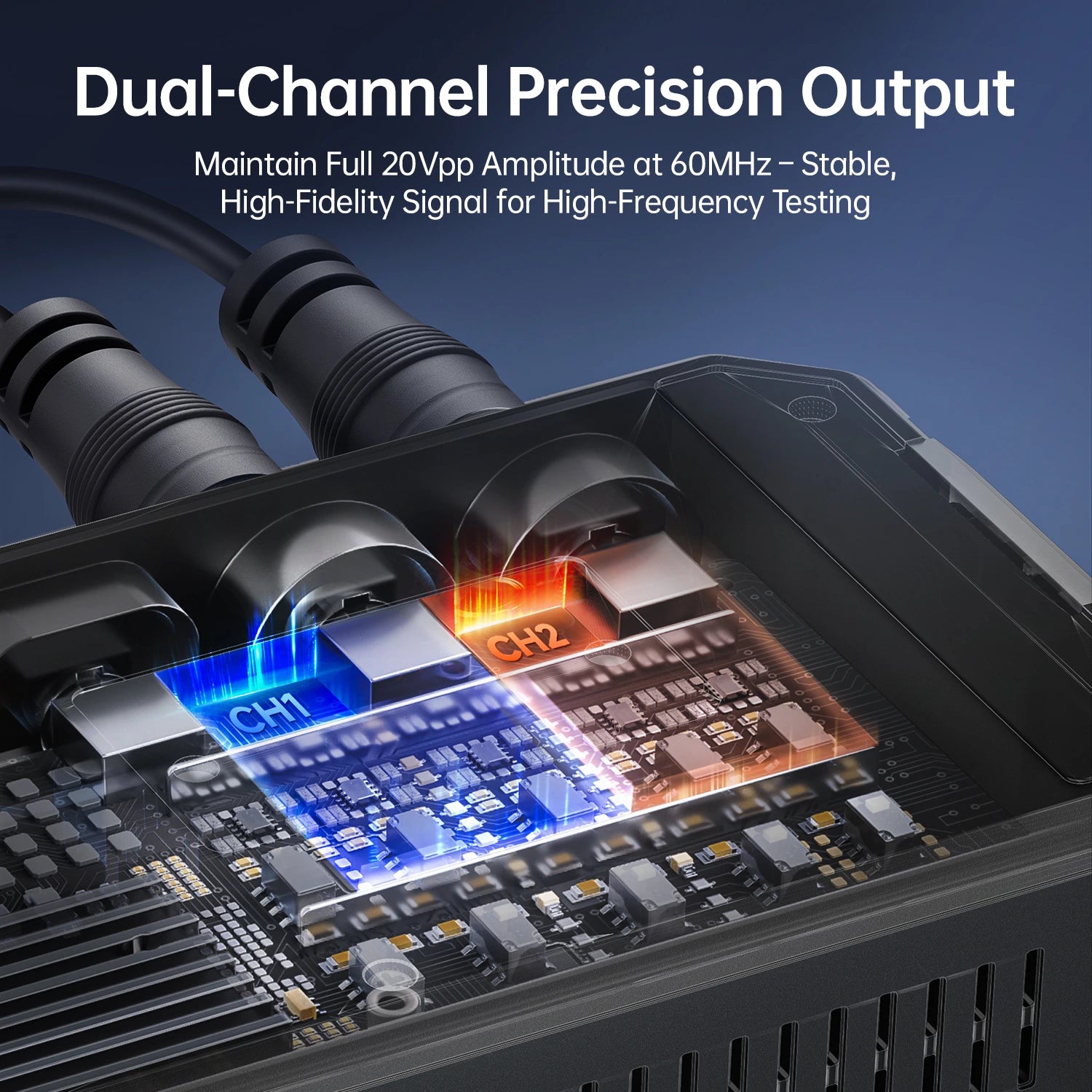

L'uscita a doppio canaleoffre intervalli di ampiezza dipendenti dal carico e dalla frequenza, con specifiche come segue:
Questo design garantisce compatibilità con un'ampia gamma di scenari complessi di generazione del segnale.• 2 mVpp~20 Vpp (alta impedenza, ＜10 MHz)• 2 mVpp~10 Vpp (alta impedenza, ＞10 MHz)• 1 mVpp~10 Vpp (50 Ω, ＜10 MHz)• 1 mVpp~5 Vpp (50 Ω, ＞10 MHz)

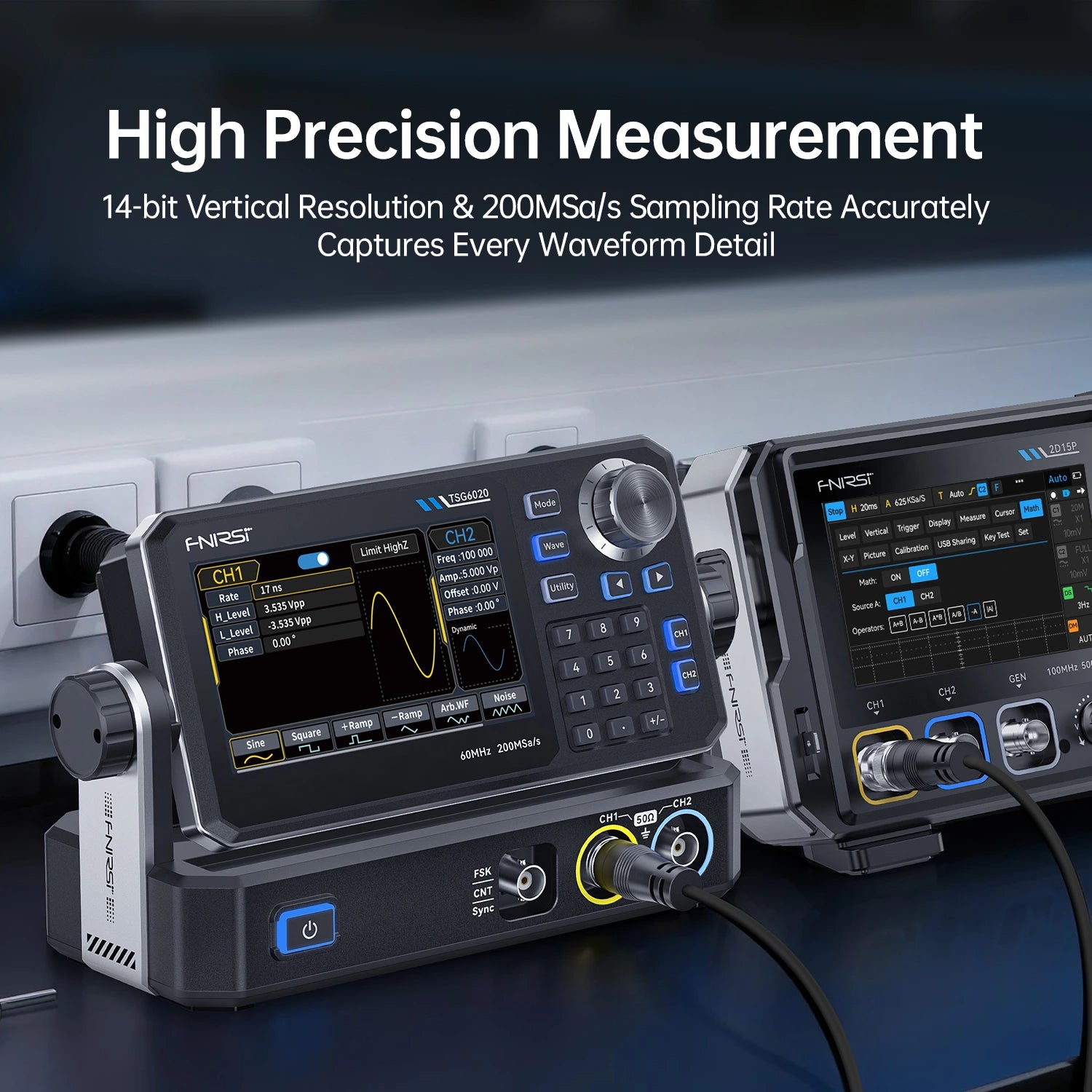

- La frequenza di campionamento di 200 MSa/s con risoluzione verticale a 14 bit assicura una riproduzione fedele della forma d'onda e distorsioni minime.
- Genera forme d'onda standard (seno, quadra, rampa, impulso, rumore, DC) e supporta forme d'onda arbitrarie definite dall'utente.

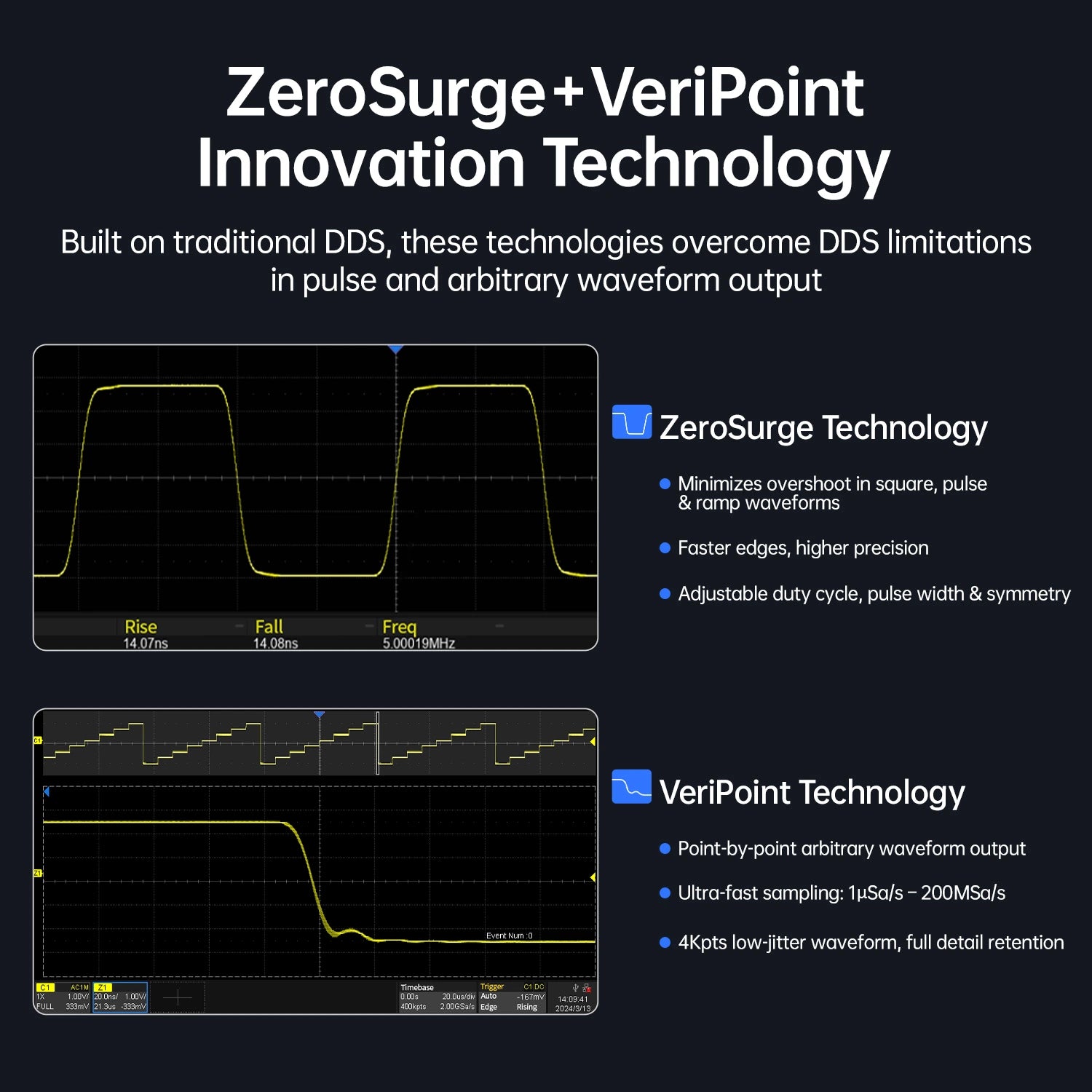

- La tecnologia ZeroSurge minimizza il sovraelongamento nelle forme d'onda quadre, a impulsi e a rampa, garantendo ≤1% di overshoot e tempi di salita/discesa ≤13,5 ns per bordi più netti e maggiore precisione.
- La tecnologia VeriPoint consente una vera uscita di forme d'onda arbitrarie punto per punto con frequenze di campionamento da 1 µSa/s a 200 MSa/s, preservando tutti i dettagli della forma d'onda con basso jitter (<200 ps).
- Supporto completo per modulazioni: AM, FM, PM, FSK, ASK e PSK, adatto per comunicazioni digitali e test RF.
- Funzione sweep di frequenza con modalità lineare/logaritmica e tempo di sweep da 1 ms a 500 s ±0,1%, ideale per la caratterizzazione di filtri e l’analisi della risposta del sistema.

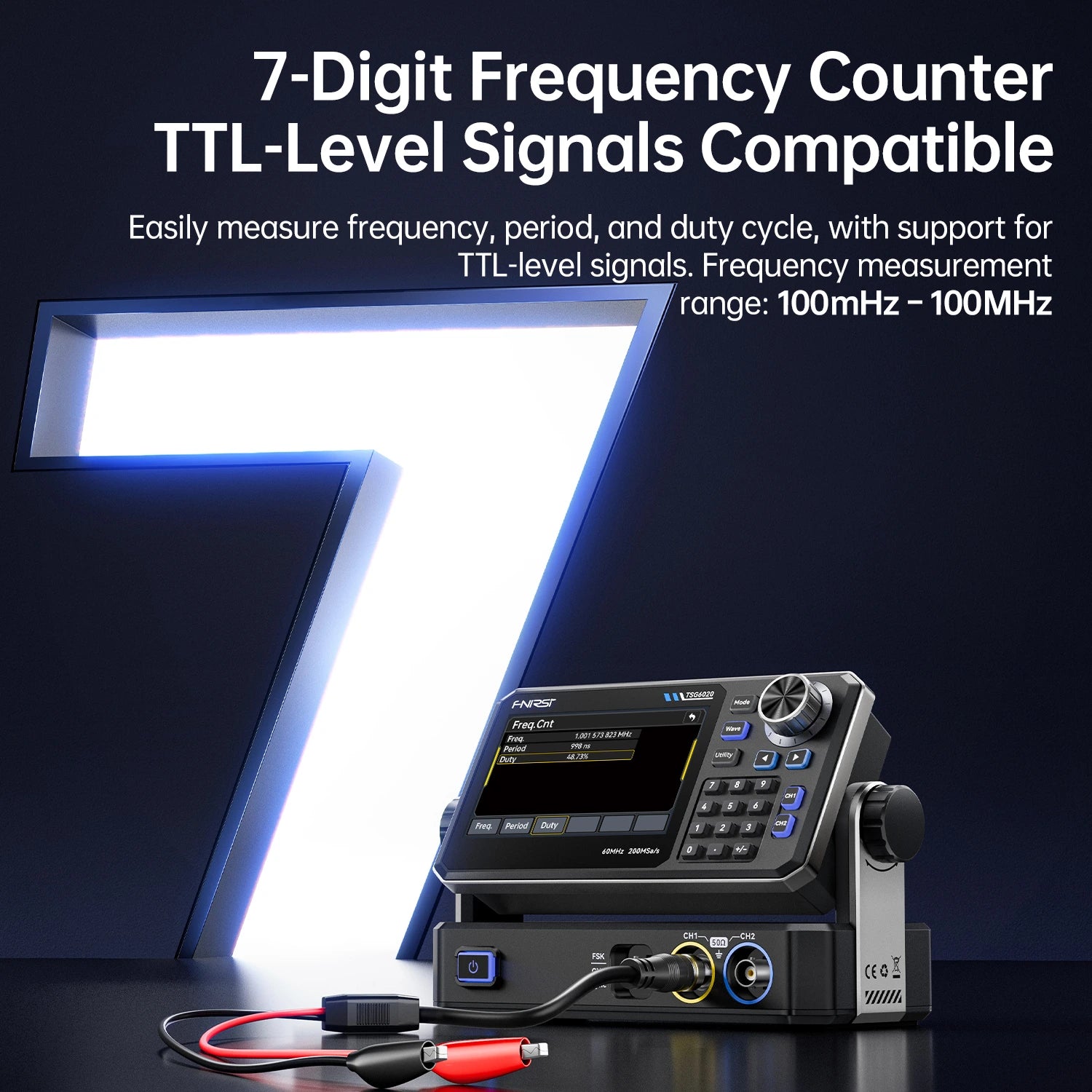

- Contatore di frequenza a 7 cifre integrato misura frequenza, periodo e duty cycle di segnali a livello TTL da 100 mHz a 100 MHz con precisione ±51 ppm.
- Uscita ad alta precisione: 1 mVpp a 10 Vpp (su 50 Ω), rumore di fase ≤ -125 dBc/Hz @ 10 MHz (offset 10 kHz) e distorsione armonica < -40 dBc @ 30–60 MHz.

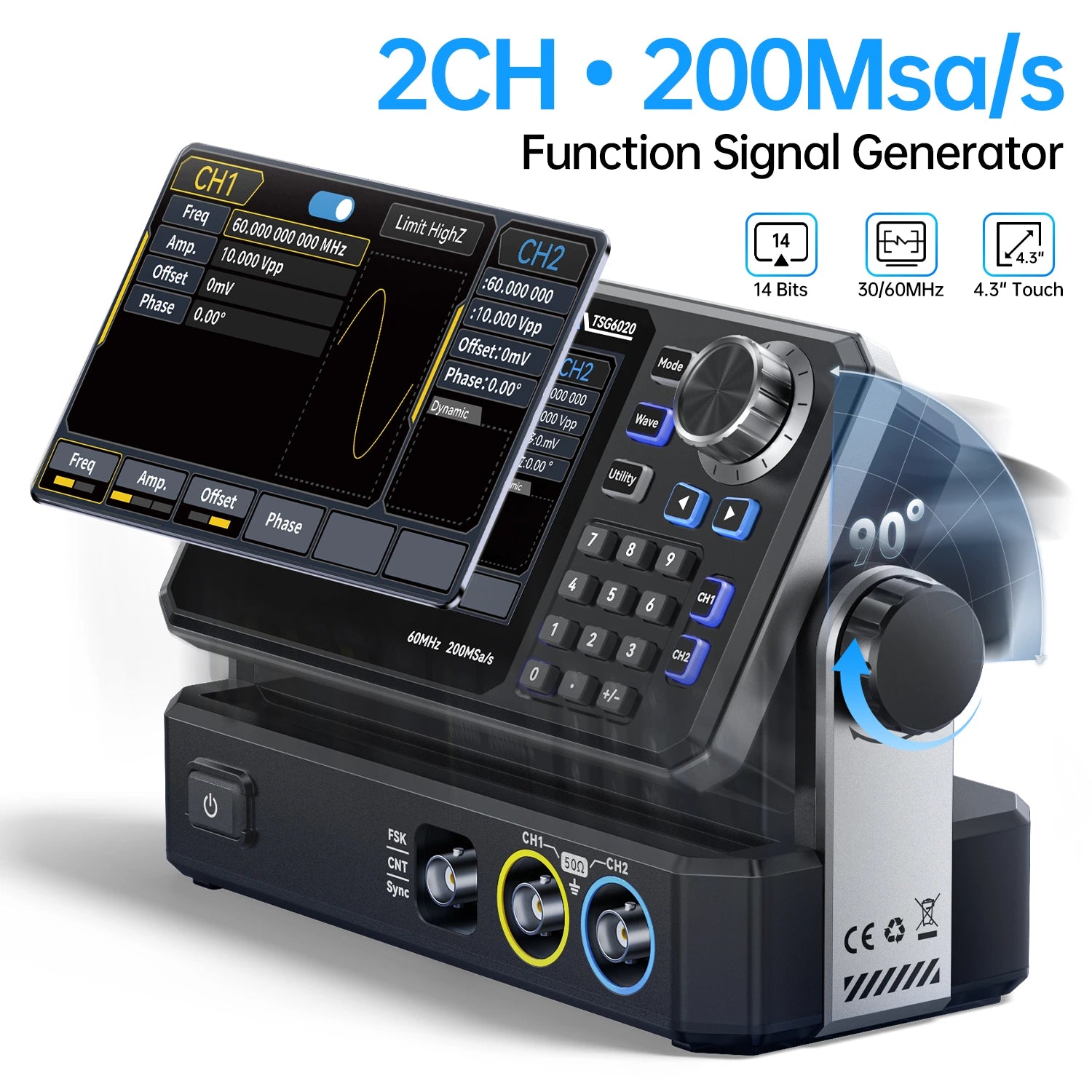

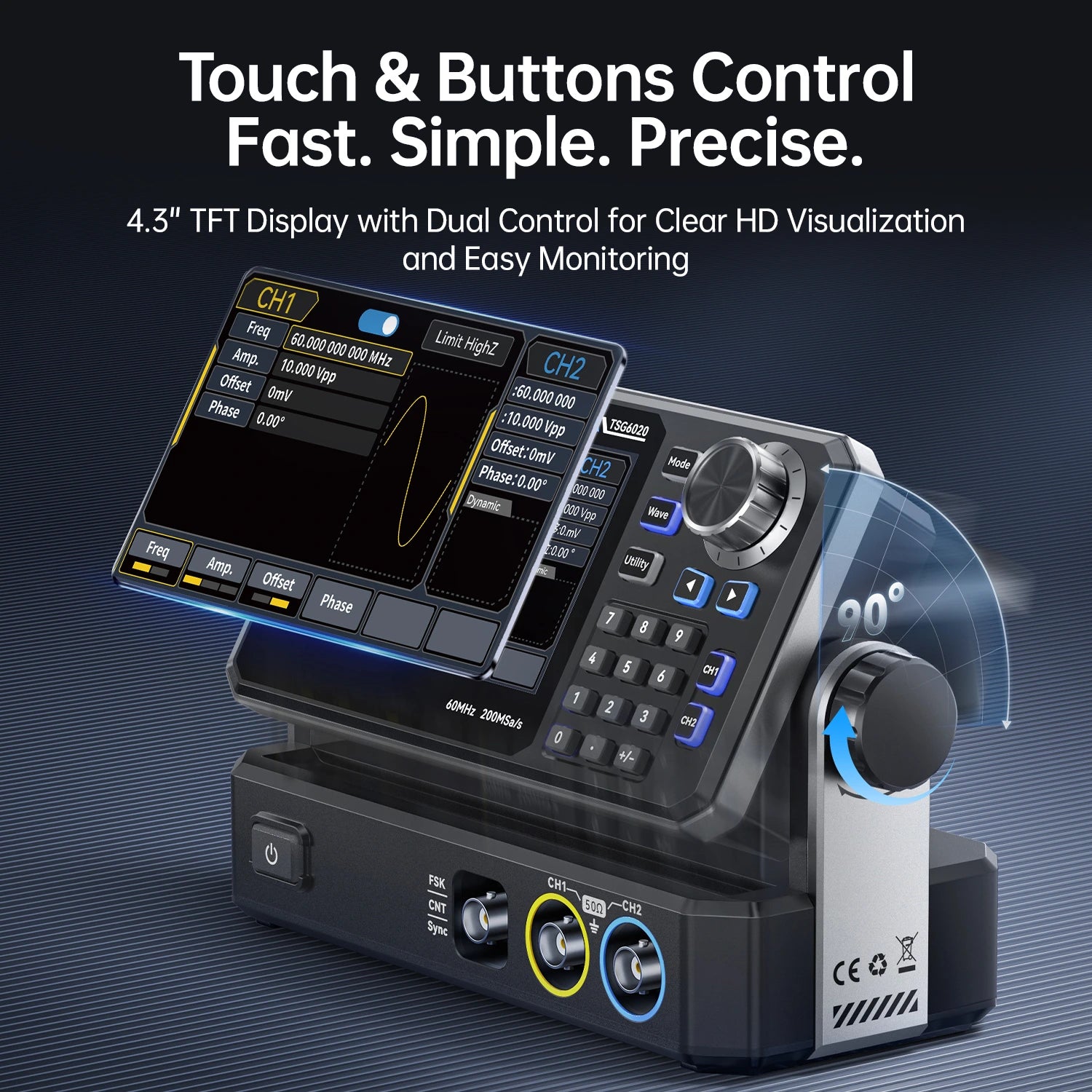

- Touchscreen TFT-LCD da 4,3" combinato con pulsanti fisici consente un controllo intuitivo e una rapida regolazione dei parametri in laboratorio o sul campo.
- Anteprima della forma d’onda in tempo reale e visualizzazione dello stato sullo schermo per un monitoraggio chiaro durante la configurazione e l’operazione.
- Robusta protezione dell’uscita include isolamento dei canali, sicurezza di messa a terra e sincronizzazione/uscita compatibile TTL, garantendo prestazioni stabili in condizioni impegnative.
- Sistema di raffreddamento ad alte prestazioni con dissipatore in alluminio e ventola silenziosa mantiene la stabilità termica durante l’uso prolungato.
- Memoria non volatile memorizza fino a 24 forme d’onda arbitrarie personalizzate per richiamo immediato senza riconfigurazione.
- Supporta molteplici modalità operative: uscita continua, gated, modulazione e sweep, offrendo massima flessibilità per sistemi di test automatizzati.
Elenco del Contenuto:
Modello TSG6020
◉ Generatore di Segnali TSG6020
◉ Adattatore di Ricarica (Spina US o EU)
◉ Cavo di Ricarica Type-C
◉ Cavo Dati
◉ Cavo di Prova
◉ Morsetti a Coccodrillo
◉ Guida Utente

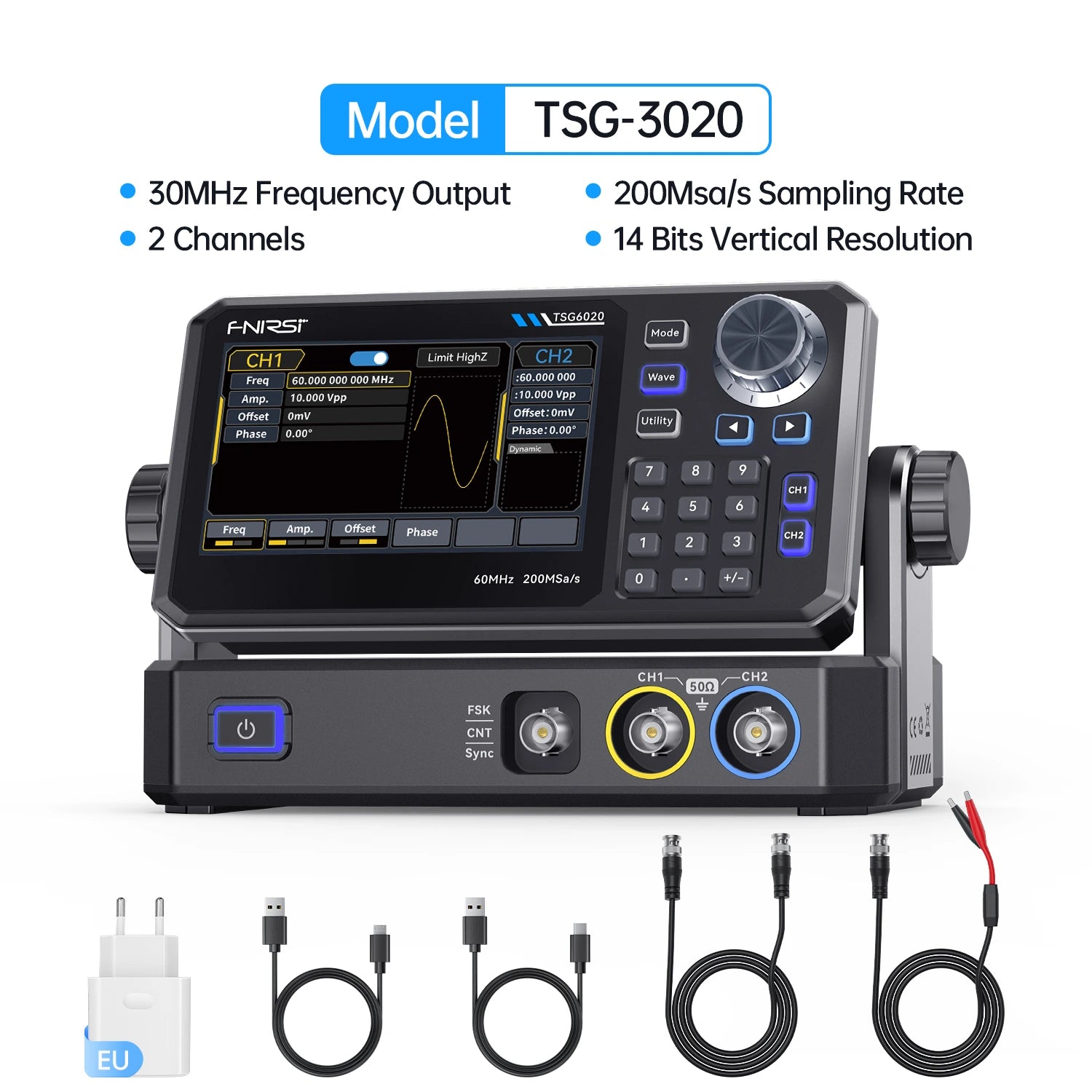

Modello TSG3020
◉ Generatore di Segnali TSG3020
◉ Adattatore di Ricarica (Spina US o EU)
◉ Cavo di Ricarica Type-C
◉ Cavo Dati
◉ Cavo di Prova
◉ Morsetti a Coccodrillo
◉ Guida Utente
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
