Punti salienti
✦ Versione aggiornata: Oscilloscopio e generatore di segnali DDS a doppia modalità con banda larga alta da 1 MHz, frequenza di campionamento elevata di 5MS/s, intervallo base temporale da 500ns a 20S, e può misurare tensioni fino a 400V.
✦ Generatore di segnali DDS: Il generatore di segnali DDS può emettere 14 forme d'onda, e la frequenza massima di uscita della forma d'onda arriva fino a 10KHz.
✦ Misurazione facile: L'oscilloscopio portatile è dotato di funzione intelligente di configurazione automatica con un clic. Premere a lungo il pulsante AUTO per calibrare rapidamente la linea di base e visualizzare la forma d'onda di misurazione senza complicate regolazioni.
✦ Design professionale: L'oscilloscopio per auto è dotato di un display LCD ad alta definizione da 2,8 pollici, risoluzione 320*240, funzione di trigger Auto/Normale/Single, adatto per segnali analogici periodici e segnali digitali non periodici.
✦ Batteria al litio ricaricabile: L'oscilloscopio portatile ha una batteria al litio di alta qualità integrata da 1000 mAh, supporta la ricarica tramite interfaccia Type-C, e ha una durata della batteria di circa 4 ore.
Il DSO153 combina prestazioni e portabilità, diventando uno strumento eccellente per la manutenzione ordinaria e l’uso didattico. Offre un insieme completo di funzioni, adatto ai test generali dei segnali. Questo oscilloscopio dispone di una frequenza di campionamento in tempo reale di 5MS/s, una larghezza di banda di 1MHz e funzioni complete di trigger (singolo, normale e automatico). Può essere utilizzato sia con segnali analogici periodici sia con segnali digitali non periodici e può misurare tensioni fino a ±400V. La pratica funzione AUTO con un clic visualizza la forma d’onda misurata senza regolazioni complesse. Inoltre, integra un generatore di segnali in grado di emettere 14 tipi di segnali (10KHz). Dotato di uno schermo LCD HD da 2,8 pollici con risoluzione 320*240 e di una batteria al litio integrata di alta qualità da 1000mAh, può essere utilizzato per circa 4 ore quando è completamente carico.
Caratteristiche
- Oscilloscopio portatile TFT da 2,8" per principianti e appassionati
- Oscilloscopio DSO: 5MS/s, larghezza di banda di 1MHz, intervallo di tensione ±400V.
- Generatore di segnali: 10KHz
- Display LCD ad alta definizione 320*240, interfaccia Type-C.
- Assemblato e pronto all’uso, leggero e perfetto per la manutenzione.
- Funzioni di trigger versatili: singolo, normale e automatico.
- Supporto dei tipi di segnale: segnali analogici periodici e segnali digitali non periodici.
- 8 lingue diverse: cinese, inglese, russo, giapponese, spagnolo, portoghese, tedesco e coreano.
- Modalità AUTO con un clic: visualizza facilmente le forme d’onda con un intervento minimo.
- Durata della batteria: batteria al litio integrata da 1000mAh, con 4 ore di utilizzo per ogni ricarica.
- Uso consigliato: adatto alla manutenzione ordinaria delle apparecchiature e alle dimostrazioni didattiche dei segnali.
* Parametri di base *
Marca
FNIRSI
Modello
DSO-153
Display
2,8 pollici / PPI:320*240
Display
5V/1A
Ricarica USB
1000mAh
Capacità della batteria al litio
99x68.3x19.5mm
Dimensioni
100g
* Mini oscilloscopio *
Canale
1
Frequenza di campionamento
5MS/s
Larghezza di banda
1MHz
Sensibilità verticale
10mV/Div-10V/Div (progressione secondo la sequenza 1-2-5)
Intervallo della base dei tempi
500ns/Div-20s/Div (progressione secondo la sequenza 1-2-5)
Intervallo di tensione
X1:±40V (Vpp:80V)
X10:±400V (Vpp:800V)
X10:±400V (Vpp:800V)
Modalità di trigger
Automatico / Normale / Singolo
Fronte di trigger
Fronte di salita / Fronte di discesa
Accoppiamento
CA/CC
* Generatore di segnali *
Frequenza
0-10KHz
Ciclo di lavoro
0-100% (onde rettangolari e a dente di sega)
Ampiezza
0.1-3.3V
Forme d’onda
Onda sinusoidale, onda rettangolare, onda a dente di sega, semionda, onda intera, onda a gradino, onda a gradino inverso, onda di rumore, salita esponenziale, discesa esponenziale, segnale CC, tono multiplo, impulso Sink, onda di Lorentz.
◈ Le dimensioni e il peso sono misurati manualmente e possono presentare lievi errori; per una maggiore precisione, fare riferimento al prodotto reale.

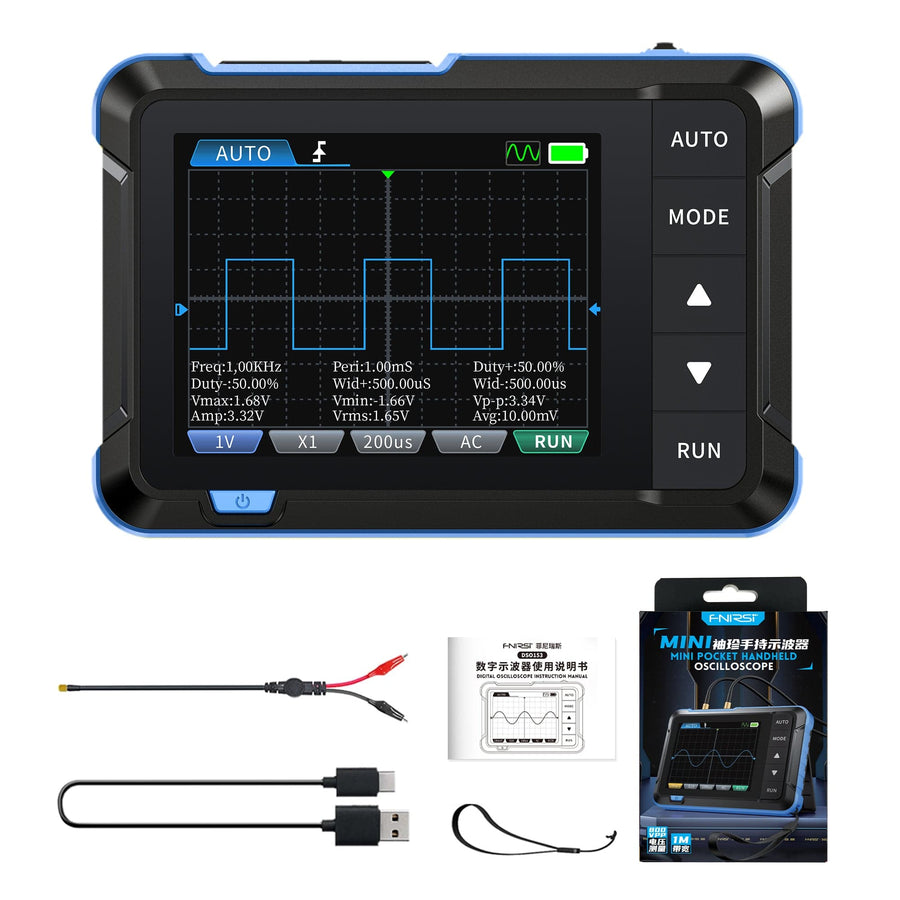

Pacchetto standard:
1. FNIRSI DSO-153 Oscilloscopio Host x1
2. Sonda con clip a coccodrillo x1
3. Cavo di ricarica x1
4. Cordino x1
5. Manuale utente x1
6. Scatola colorata per imballaggio x1
1. FNIRSI DSO-153 Oscilloscopio Host x1
2. Sonda con clip a coccodrillo x1
3. Cavo di ricarica x1
4. Cordino x1
5. Manuale utente x1
6. Scatola colorata per imballaggio x1
Pacchetto con sonda P6100:
1. FNIRSI DSO-153 Oscilloscopio Host x1
2. Sonda ad alta tensione P6100 x1
3. Adattatore x1
4. Sonda con clip a coccodrillo x1
5. Cavo di ricarica x1
6. Cordino x1
7. Manuale utente x1
8. Scatola colorata per imballaggio x1
1. FNIRSI DSO-153 Oscilloscopio Host x1
2. Sonda ad alta tensione P6100 x1
3. Adattatore x1
4. Sonda con clip a coccodrillo x1
5. Cavo di ricarica x1
6. Cordino x1
7. Manuale utente x1
8. Scatola colorata per imballaggio x1
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
Diritti d'autore
Le specifiche del prodotto sono soggette a modifiche senza preavviso, tutti i diritti di interpretazione finale sono riservati a FNIRSI Technology Co., Ltd. Tutti i marchi, le immagini dei prodotti e i parametri tecnici sono proprietà di FNIRSI Technology Co., Ltd. Tutti i diritti riservati.
Garanzia
Garanzia di restituzione e rimborso di 30 giorni (Fare riferimento alla nostra Politica di Rimborso), garanzia di 2 anni (disponibile solo per ordini acquistati direttamente da fnirsi.com), supporto tecnico a vita da FNIRSI.
Non esitate a contattarci per qualsiasi preoccupazione:
Email: service@fnirsi.com / info@fnirsi.com
Ci impegniamo a risponderti entro 24 ore.
FNIRSI ha iniziato a ricercare e sviluppare prodotti ottici di qualità, tra cui misuratori di distanza per golf, laser, dispositivi di misurazione e binocoli, dal 2016.
Focus sullo sviluppo, ricerca e produzione da oltre 8 anni.
Siamo impegnati a offrire prodotti di alta qualità e un servizio clienti eccezionale, cercando di essere il tuo assistente più affidabile e intelligente.
Da Fnirsi, ci impegniamo a fornire ai nostri clienti il miglior valore per i loro acquisti. Per garantire che tu ottenga sempre il miglior prezzo, offriamo una garanzia di prezzo di 30 giorni su tutti i prodotti acquistati direttamente da fnirsi.com. Questa politica mira a darti fiducia e tranquillità quando fai acquisti con noi.
Cos'è la Garanzia di Prezzo di 30 Giorni?
La nostra garanzia di prezzo di 30 giorni significa che se acquisti un prodotto da fnirsi.com e il prezzo di quel prodotto scende entro 30 giorni dalla data di acquisto, hai diritto a un rimborso della differenza di prezzo dei prodotti. (I prezzi sono basati su USD. Non verranno effettuati rimborsi per variazioni di prezzo in altre valute dovute a fluttuazioni del tasso di cambio.)
Come si Applica la Garanzia di Prezzo?
- Idoneità: La garanzia di prezzo si applica solo agli acquisti effettuati su fnirsi.com. I prodotti acquistati da altri rivenditori o venditori terzi non sono idonei.
- Periodo di Validità: La riduzione del prezzo deve verificarsi entro 30 giorni dalla data originale di acquisto.
- Prodotto Corrispondente: La garanzia di prezzo si applica allo stesso prodotto (modello identico, specifiche e condizioni).
Come Richiedere un Rimborso della Differenza di Prezzo
Se noti che il prezzo di un prodotto acquistato da fnirsi.com è sceso entro 30 giorni, segui questi passaggi per richiedere un rimborso della differenza di prezzo:
- Documentazione: Prepara il tuo numero d'ordine e la prova della riduzione del prezzo (come uno screenshot e il link alla pagina del prodotto che mostra il prezzo ridotto).
- Contattaci: Contatta il nostro team di assistenza clienti all'indirizzo info@fnirsi.com. Includi il tuo numero d'ordine, la prova della riduzione del prezzo e una breve spiegazione della tua richiesta.
- Verifica: Il nostro team verificherà la riduzione del prezzo e i dettagli del tuo acquisto.
- Procedura di Rimborso: Una volta verificato, elaboreremo il rimborso della differenza di prezzo sul tuo metodo di pagamento originale. Di solito ci vogliono 1-3 giorni lavorativi per ricevere il rimborso.
Da Fnirsi, ci impegniamo a fornire ai nostri clienti prodotti di alta qualità e un servizio clienti eccezionale. La nostra garanzia di prezzo di 30 giorni è solo uno dei modi in cui garantiamo che tu ottenga il miglior valore per il tuo investimento. Acquista con fiducia da Fnirsi, sapendo che stai sempre ottenendo la migliore offerta disponibile.
Grazie per aver scelto Fnirsi. Se hai domande o hai bisogno di ulteriore assistenza, non esitare a contattare il nostro team di assistenza clienti all'indirizzo info@fnirsi.com.
I
Produto veio como esperado, cumpre com suas funções, fácil entendimento além de ter mais de um idioma, que facilita no entendimento. único ponto negativo é que meu país anda tributando importações, esse meu ficou quase o valor pago. Porém achei melhor pagar todos tributos cobrados, do que ficar sem meu produto e perder o valor pago.
r
Optimal price \ performance\ feature set
Used as integral part of test setups
L
all ok good working
J
Looks great. Sometimes, it can't do automatic settings, and it freezes for a long time until discharge or reset. In general, for education purposes and sound measures, it is great. Excellent packaging.
R
I recommend it exelente
D
Thank you very much! Item as described! I haven't checked it yet, if I don't add the feedback, and fnirsi is very good to buyers, I advise this company!!! Packed perfectly and the delivery is fast!!! So far all is good!!!
D
Fast delivery, good packaging, good product quality, excellent value for money, product exceeds my expectations.
A
It is heavier than the yellow one.
Appears good.
D
Yet to be tried, they look quite interesting for the price
E
It's a wonder
For the price and speed
Very good store and products
A
Exactly as described. Fast delivery and very good quality. Fnirsi, as always, makes high-quality devices.
J
Do like it
M
For me, the experience was first class. Ordered 2 by mistake. They cancelled one and refunded my account within days. Knew exactly where the order was at all times. Delivered when they said it would. Fantastic
M
Fast delivery and product as described
V
lots of feature bundled in pocket size DSO. Easy to carry to field. must have tool for service personal
M
FNIRSI® DSO-153 2-IN-1 Mini Digital Oscilloscope Waveform Generator
M
This was a gift for my son and he loves it. Delivery was fast, arrived before Christmas.
v
FNIRSI® DSO-153 2-IN-1 Mini Digital Oscilloscope Waveform Generator
C
Love the feature set and the functionality but one undocumented function is bugging me. If you Long Press the AUTO button, text pops up saying "Awaiting Auto-Correction" and then nothing happens. All the buttons are locked and you must press the Reset hole to fix. Very odd.
K
Excellent but it took a long time
L
Arrived in good condition. Just what I needed for the moment.
C
Nice
N
Perfect.
L
Excellent thank you
B
Puis-je recevoir le mode d'emploi en français, svp? merci
Sorry, we do not have the French version of the DSO-153 manual yet.
N
Is it possible to view the measured waveform on a PC?
Dear Customer,
The DSO-153 does not support viewing waveforms on a PC. However, you might consider our newer product, the DSO-510, which can save images and transfer them to a PC for analysis.
Best regards,
FNIRSI
g
bonjours comment changer de langue le mieux est rester en chinois.
merci
Veuillez suivre les étapes ci-dessous pour définir la langue :
1. Allumez l'instrument
2. Tournez le bouton OK vers la gauche ou la droite et sélectionnez l'option de réglage (le bouton est situé en haut à droite de l'instrument et l'option de réglage est la troisième à l'écran).
3. Appuyez sur le bouton OK pour accéder à l'interface de configuration.
4. Sélectionnez la langue appropriée en appuyant sur les boutons ▲▼ sur le côté droit de l'instrument.
5. Appuyez et maintenez la touche OK pour revenir au menu principal.
Please follow the steps below to set the language:
1. Turn on the instrument
2. Toggle the OK button left and right and select the setting option (the button is located on the upper right of the instrument, and the setting option is the third on the screen)
3. Press the OK button to enter the setting interface.
4. Select the appropriate language by pressing the ▲▼ buttons on the right side of the instrument.
5. Press and hold the OK button to return to the main menu.
