Punti salienti
✦ Oscilloscopio a fosforo digitale: Il DPOX180H minimizza il rumore e la distorsione della forma d'onda con tecnologia avanzata a fosforo digitale. La visualizzazione della temperatura del colore migliora la chiarezza del segnale, mostrando la distribuzione del segnale e i tempi di salita/discesa. La modalità X-Y consente un facile confronto di ampiezza, frequenza e fase tra due segnali.
✦ Progettato professionalmente: Include un oscilloscopio portatile a 2 canali e un generatore di segnali DDS con larghezza di banda di 180MHz e frequenza di campionamento di 500MSa/s. Comprende un innovativo sistema di trigger digitale, misurazione con cursore, sensibilità di 5mV, frequenza di aggiornamento di 50.000 wfm/s, un display IPS da 2,8 pollici, batteria integrata da 4,2V/3000mAh, spegnimento automatico e protezione da alta tensione.
✦ Caratteristiche uniche e innovative: Offre un limite automatico di larghezza di banda regolabile che si adatta all'intervallo della base dei tempi, filtrando il rumore per un'analisi del segnale più chiara. Il suo rifiuto adattivo delle alte frequenze sopprime le componenti ad alta frequenza, garantendo un trigger stabile anche con segnali di rumore elevato.
✦ Generatore di segnali funzionale: Dispone di un generatore di segnali DDS da 20M con 14 forme d'onda, ampiezza di 1VPP, frequenza d'onda sinusoidale di 20MHz e 10MHz per le altre forme d'onda. La sua tecnologia di chopping offre un'uscita del segnale più precisa e realistica rispetto ai generatori tradizionali.
✦ Misurazione facile: Dotato di AUTO ad alta efficienza con un solo pulsante, trigger adattivo al 25%, 50%, 75%, può visualizzare la forma d'onda misurata senza regolazioni complicate. Visualizzazione dello spettro FFT.
✦ Funzione di memorizzazione: Con un clic salva screenshot o forma d'onda, con la propria memoria dati, è possibile visualizzare il file screenshot salvato e i dati della forma d'onda. I dati possono essere esportati tramite connessione USB a un computer.

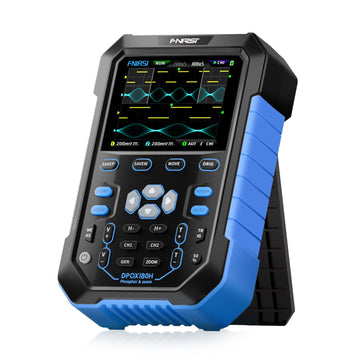

Il DPOX180H è un oscilloscopio digitale fosforo a doppio canale portatile ed economico di FNIRSI, che combina un oscilloscopio e un generatore di segnali. Presenta una frequenza di campionamento in tempo reale di 500MSPS, una banda passante di 180MHz e un display IPS LCD ad alto contrasto da 2,8 pollici. Con una frequenza di aggiornamento fino a 50.000 forme d'onda al secondo, cattura anche anomalie di segnale rare. La base temporale ZOOM aiuta nell'analisi dei protocolli digitali e, con una sensibilità di 5mV, può misurare segnali piccoli con precisione. Le caratteristiche principali includono il filtraggio del rumore, un trigger digitale ad alta precisione con tre modalità e un generatore di segnali DDS che supporta fino a 20MHz. Funzioni aggiuntive includono la regolazione automatica con un solo pulsante, la memorizzazione di forme d'onda fino a 250 set, protezione da alta tensione fino a 400V, esportazione USB e ricarica rapida (5V/2A).
Caratteristiche
- Oscilloscopio digitale fosforo a 2 canali
- Oscilloscopio portatile 2 in 1 + Generatore di segnali DDS
- Banda passante 180Mhz Frequenza di campionamento 500MSa/s
- Profondità di memorizzazione 120Kpts
- Tensione massima di misura ±400V
- Sensibilità verticale 200mv/div-10v/div
- Supporta la memorizzazione e l'esportazione delle immagini delle forme d'onda.
- Funzione trigger: auto/normal/single
- Uso senza sforzo: one-key-auto
- Operazioni Senza Interruzioni: Salvataggio Dati Potenziato
Specifiche
Marca
FNIRSI
Modello
DPOX180H
Numero di Canali
2
Banda Analogica
180MHz
Frequenza Massima di Acquisizione delle Forme d'Onda
50000wfm/s
Frequenza di Campionamento in Tempo Reale
500MSa/s
Frequenza Massima di Campionamento
500MSPS
Accoppiamento di Ingresso
DC/AC
Tempo di Salita
2.5nS
Profondità di Memorizzazione
120Kpts
Livello di Resistenza all'Acqua
IPX6
Impedenza di ingresso
1MΩ-18PF
Sensibilità verticale
5mV ~ 10V(1X)
Gamma della base temporale
5nS ~ 50S
Precisione DC
±2%
Precisione temporale
±0,01%
Gamma di misurazione
40mV ~ 80V(1X)
Tecnologia fosforo digitale
Supporto
Visualizzazione della temperatura colore
Supporto
Base temporale con zoom e scala
Supporto
Limitazione della larghezza di banda hardware a 20M
Supporto
Limitazione della larghezza di banda automatica regolabile
Supporto
Modalità X-Y
Supporto
FFT
Supporto
Misurazione Cursore
Frequenza / Periodo / Ampiezza
Rilevamento Trigger
Trigger Digitale
Modalità Trigger
Auto / Singolo / Normale
Bordo di Trigger
Crescente / Decrescente
Modalità Scorrimento
Supporto
Memorizzazione Screenshot
90
Memorizzazione Forma d'Onda
250 Gruppi
Cattura Segnale
500
Misurazione Parametri
12 Tipi
Generatore di Segnali
14 Segnali di Funzione Standard
Regolazione Automatica
Supporto
Gestore Forma d'Onda
Supporto
Uscita Forma d'Onda
Supporto
Protezione da Bruciature ad Alta Tensione
Supporto
Dimensione dello Schermo
2,8 Pollici
Risoluzione dello Schermo
320x240 Pixel
Tecnologia del Display
IPS Full View
Interfaccia di Espansione
Interfaccia di Trasmissione USB
Spegnimento Automatico
5 minuti ~ 2 ore
Aggiornamento Firmware
Supporto
Requisiti di Ricarica
5V 2A
Capacità della Batteria
3000mAh
Tempo di Standby
3,5 Ore a Carica Completa
Dimensioni
135x90x40mm
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
