Punti salienti

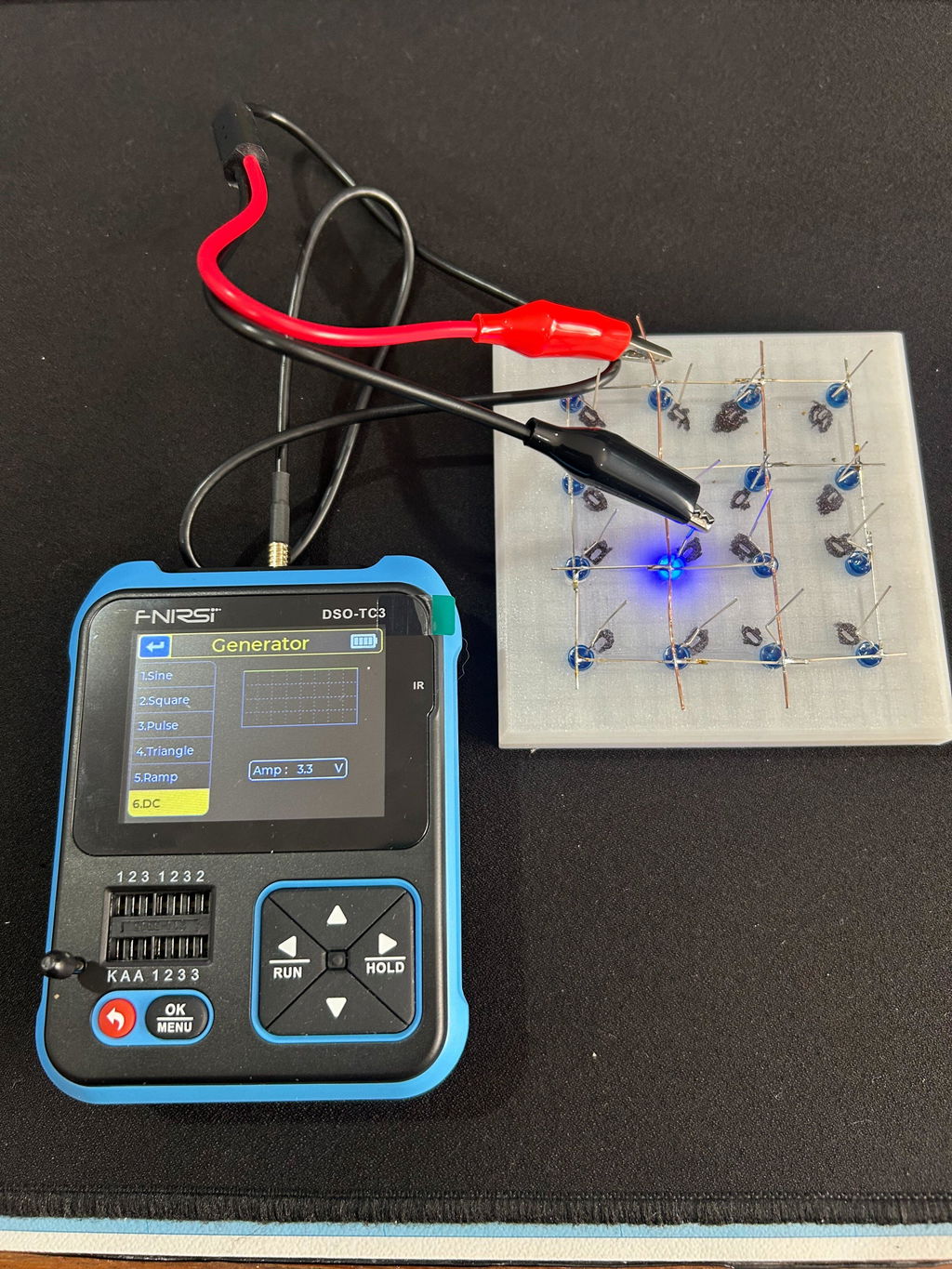

✦ FNIRSI DSO-TC3 integra ingegnosamente oscilloscopio digitale, tester di componenti elettronici, generatore di segnali funzionali e altre funzioni in uno. Dotato di display TFT da 2,4 pollici. Batteria al litio ricaricabile integrata.
✦ Oscilloscopio portatile DSO-TC3, frequenza di campionamento 10 MS/s, banda passante 500 kHz. Può essere utilizzato liberamente sia per segnali analogici periodici che per segnali digitali aperiodici. Dotato di tasto AUTO, la forma d'onda misurata può essere visualizzata senza regolazioni complicate.
✦ Il tester di transistor DSO-TC3 può identificare e misurare vari transistor, inclusi transistor NPN e PNP, transistor a effetto campo a canale N e canale P ecc. Rilevamento automatico della definizione dei pin. Analisi automatica del codice a infrarossi protocollo NEC.
✦ Il tester di transistor DSO-TC3 è adatto per l'abbinamento di transistor, l'identificazione di componenti montati superficiali misti e il controllo preliminare di piccoli lotti di componenti. La modalità "Mos Test" può testare vari tipi di transistor e misurare capacità, resistenza ecc.
✦ Altre modalità funzionali: inclusi test di continuità del circuito, misurazione della tensione di ingresso 0-40 V, uscita PWM, misurazione del diodo regolato 0-32 V, misurazione del sensore di temperatura DS18B20, misurazione del sensore di temperatura e umidità DHT11.
✦ Sei forme d'onda: sinusoidale, quadrata, impulso, triangolare, rampa e DC.
FNIRSI DSO-TC3 combina uno strumento di misura elettronico digitale, tester di componenti elettronici, generatore di segnali, test di continuità, test di tensione, misurazione di temperatura e umidità, decodifica a infrarossi e altre funzioni abilmente integrate. È dotato di un display TFT a colori da 2,4 pollici, batteria al litio ricaricabile integrata, offrendo agli utenti funzioni più potenti e pratiche con buona portabilità.
FNIRSI DSO-TC3 è una versione aggiornata del DSO-TC2. Sulla base del DSO-TC2, ha migliorato il rilevamento della capacità ESR, l'uscita del generatore di segnali di funzione, la banda passante e la frequenza di campionamento dello strumento di misura elettronico, l'aumento dell'intervallo di rilevamento della tensione di ingresso e del diodo e altro ancora. Il miglioramento delle prestazioni e delle funzioni del DSO-TC3 rende il dispositivo più stabile e preciso nel processo di rilevamento.
Caratteristiche
- Integrazione 3-IN-1: oscilloscopio digitale a memoria, tester di componenti, generatore di segnali per principianti e hobbisti.
- Oscilloscopio portatile Fnirsi: Prestazioni: campionamento 10MS/s, banda passante 500kHz.
- Ampio Display TFT: Visualizzazione chiara.
- Batteria Ricaricabile: Comodità portatile.
- Funzioni di Trigger: Singolo, Normale, Automatico.
- Test transistor: NPN, PNP, FET, diodi, tester transistor in circuito, altro.
- Analisi componenti: Definizione dei pin, protocollo NEC.
- Modalità test MOS: Identifica vari tipi di transistor.
- Altre modalità: Continuità, tensione, PWM, sensori di temperatura.
- Generatore d'onda: Seno, quadrato, impulso, triangolo, rampa, DC.
Parametri di base
- Schermo: Schermo TFT a colori da 2,4 pollici, retroilluminazione LED
- Tensione di alimentazione: Batteria al litio ricaricabile
- Specifiche di ricarica: USB Type-C, +5V
- Volume del prodotto: 79*103*31mm
- Specifiche del supporto: Supporto pieghevole tutto-in-uno
Specifiche
Oscilloscopio digitale:
Frequenza di campionamento in tempo reale
10MSa/s
Larghezza di banda analogica
500KHz
Resistenza di ingresso
1MΩ
Metodo di accoppiamento
AC/DC
Intervallo tensione di prova
400V
Sensibilità verticale (x1)
10mV-10V
Intervallo base tempo orizzontale
1us-10s
Modalità trigger
Auto / Normale / Singolo
Tipo di trigger
Fronte di salita / Fronte di discesa
Congelamento forma d'onda
Sì
Misurazione automatica
Sì
Generatore di segnale funzione:
Onda sinusoidale
1-100KHz/0-3.3V/50%
Onda quadra
1-100KHz/3.3V/50%
Onda a impulsi
1-100KHz/3.3V/0-100%
Onda triangolare
1-100KHz/0-3.3V/50%
Rampa
1-100KHz/0-3.3V/0-100%
DC
0-3.3V
Tester e strumenti per transistor:
Triodi
β è maggiore di 10 e minore di 600
Diodi
Caduta di tensione diretta <4.5V
Diodo regolato
0.01~4.5V (area di test 1-2-3)
0.01~32V (area di test K-A-A)
0.01~32V (area di test K-A-A)
MOSFET
JFET，IGBT，MOSFET
SCRs
TRIAC
TRIAC
Tensione di accensione <5V, corrente di trigger del gate Pole <6mA
Condensatore
25pF~100mF
Resistore
0.01Ω~50MΩ
Induttore
10uH~1000uH
Batteria
0.1~4.5V
Tensione di ingresso
0~40V
DS18B20
0-85℃
DHT1
0-60℃/5-95%
Decodifica del telecomando a infrarossi
Codice a infrarossi protocollo NEC
NOTA:
①Ices, Iceo, Uf sono visualizzati solo quando sono validi.
② La capacità di giunzione e la corrente di perdita inversa sono visualizzate solo quando sono valide.
③La tensione di accensione o spegnimento del FET deve essere inferiore a 5V.
④ Visualizzato solo quando è presente una protezione del diodo.
⑤Vloss viene visualizzato solo quando è valido.
⑥Componenti a due terminali e misurare l'induttanza quando la resistenza è inferiore a 2,1kΩ.
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
