Punti salienti

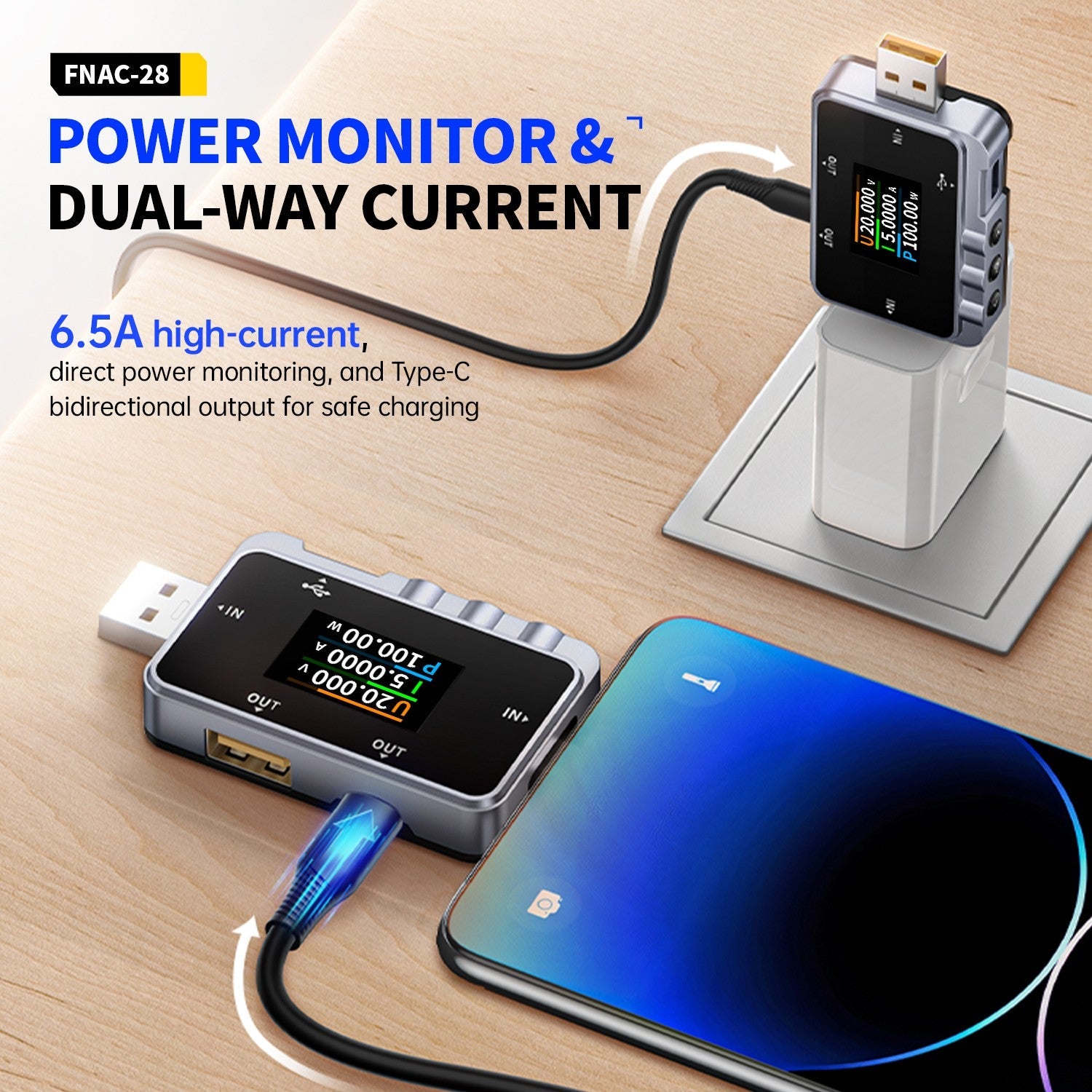

✦ Rilevamento bidirezionale ad alta corrente: FNIRSI FNAC-28 USB tester supporta il rilevamento della corrente bidirezionale a 6,5 A, interfaccia USB-A/Type-C compatibile, misura con precisione l'alimentazione e il consumo di energia, e fornisce agli utenti un supporto dati dettagliato.
✦ Chip di misurazione ad alta precisione: Il misuratore di potenza USB utilizza un ADC esterno a 16 bit per garantire una misurazione accurata dei dati di tensione e corrente, riducendo efficacemente l'intervallo di errore e migliorando la professionalità del test.

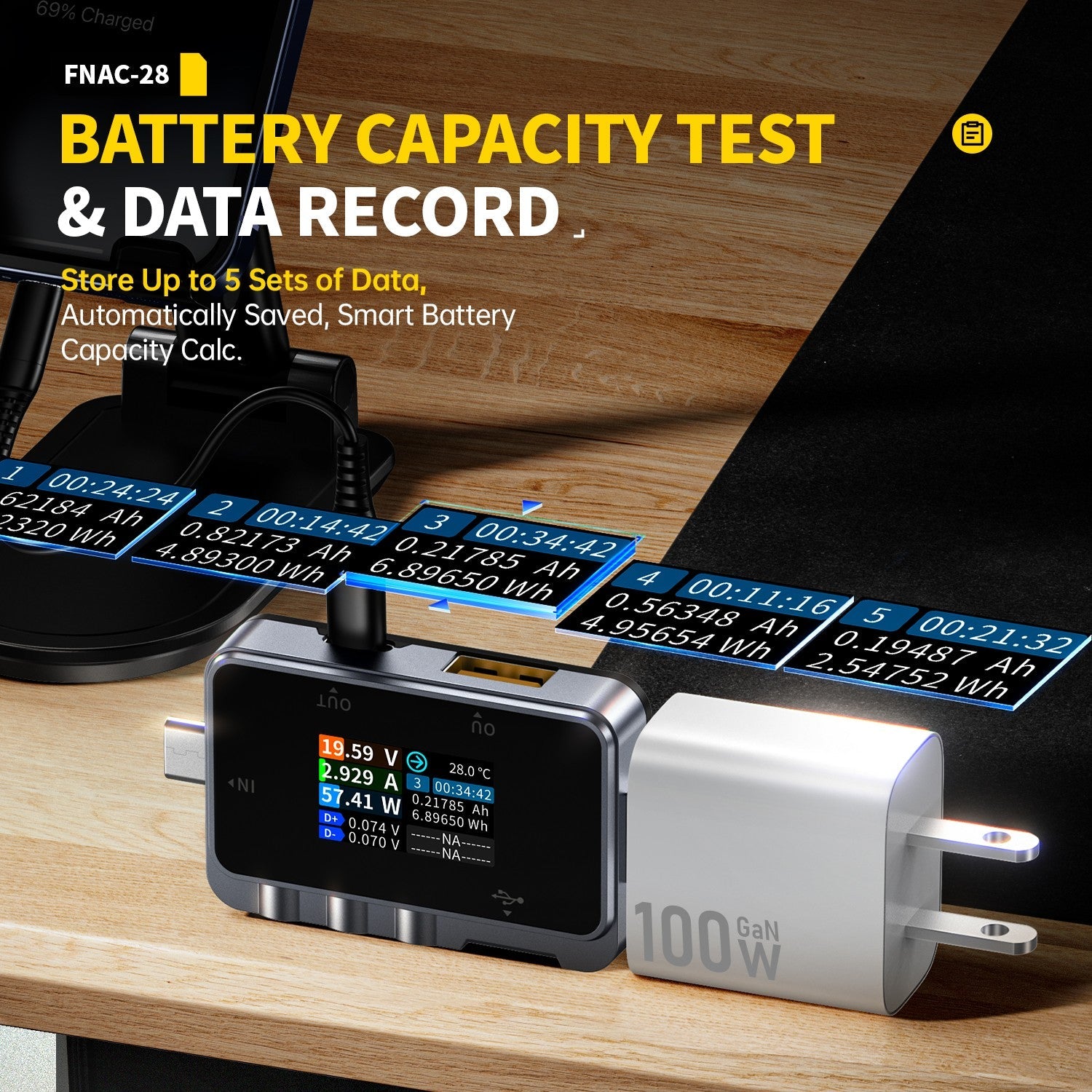

✦ Analisi dati multifunzionale: Il tester per cavi USB supporta il test della capacità della batteria, memorizza 5 set di dati; supporta la visualizzazione a curva, la pausa dell'onda e l'intervallo della base temporale può essere regolato, osservando attentamente i dati.
✦ Supporto protocollo di ricarica rapida: Il tester di tensione supporta QC2.0/QC3.0, FCP/SCP, AFC, VOOC/WARP, attivazione SVOOC 1.0/SVOOC2.0. Tutti i protocolli sopra supportano il rilevamento automatico per soddisfare varie esigenze di test.
✦ Rilevamento e simulazione del cavo: Il rilevatore USB utilizza il metodo della pressione differenziale per misurare la resistenza interna del cavo, simulare APPLE 2.4 A, ricarica rapida DASH, leggere le informazioni del cavo DASH.

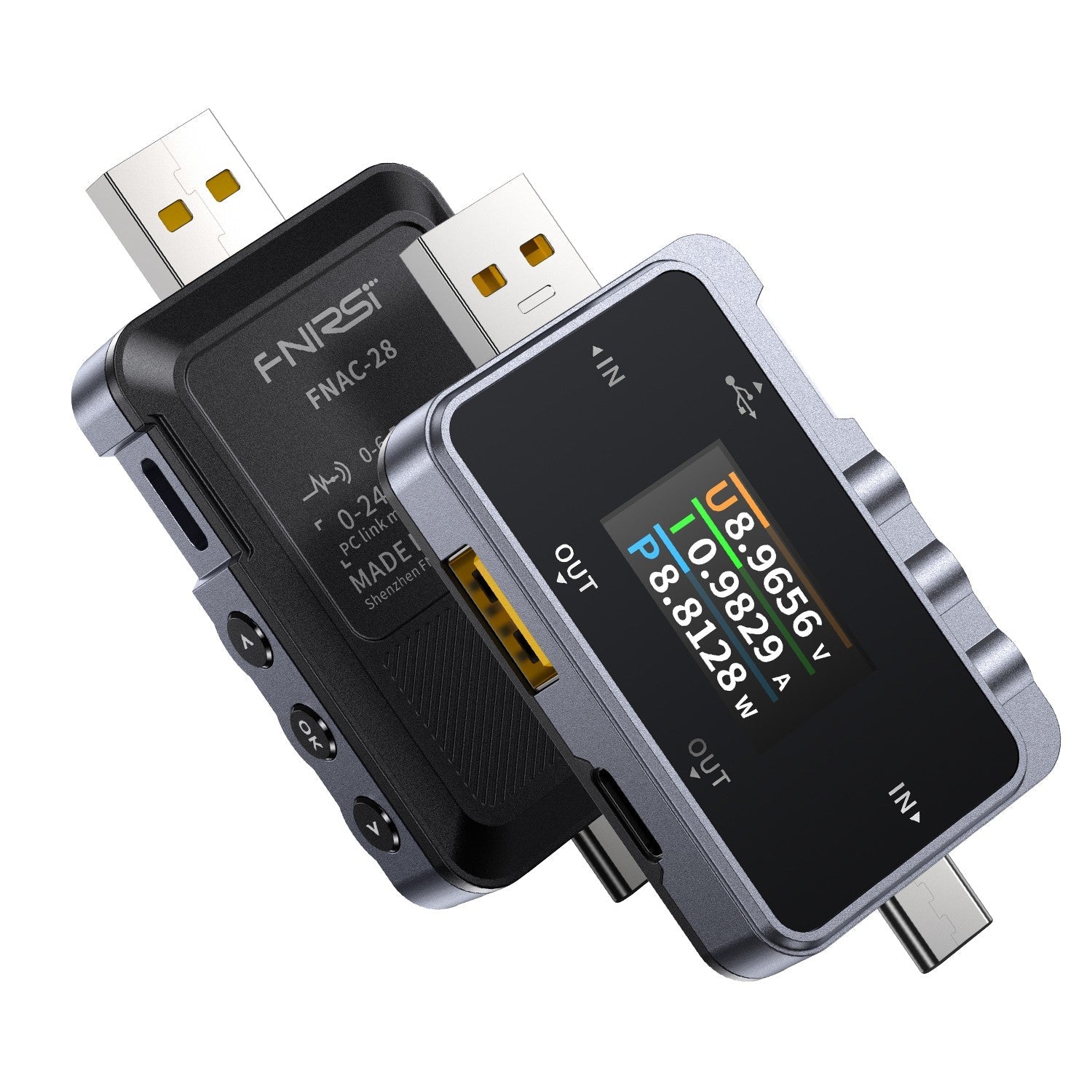

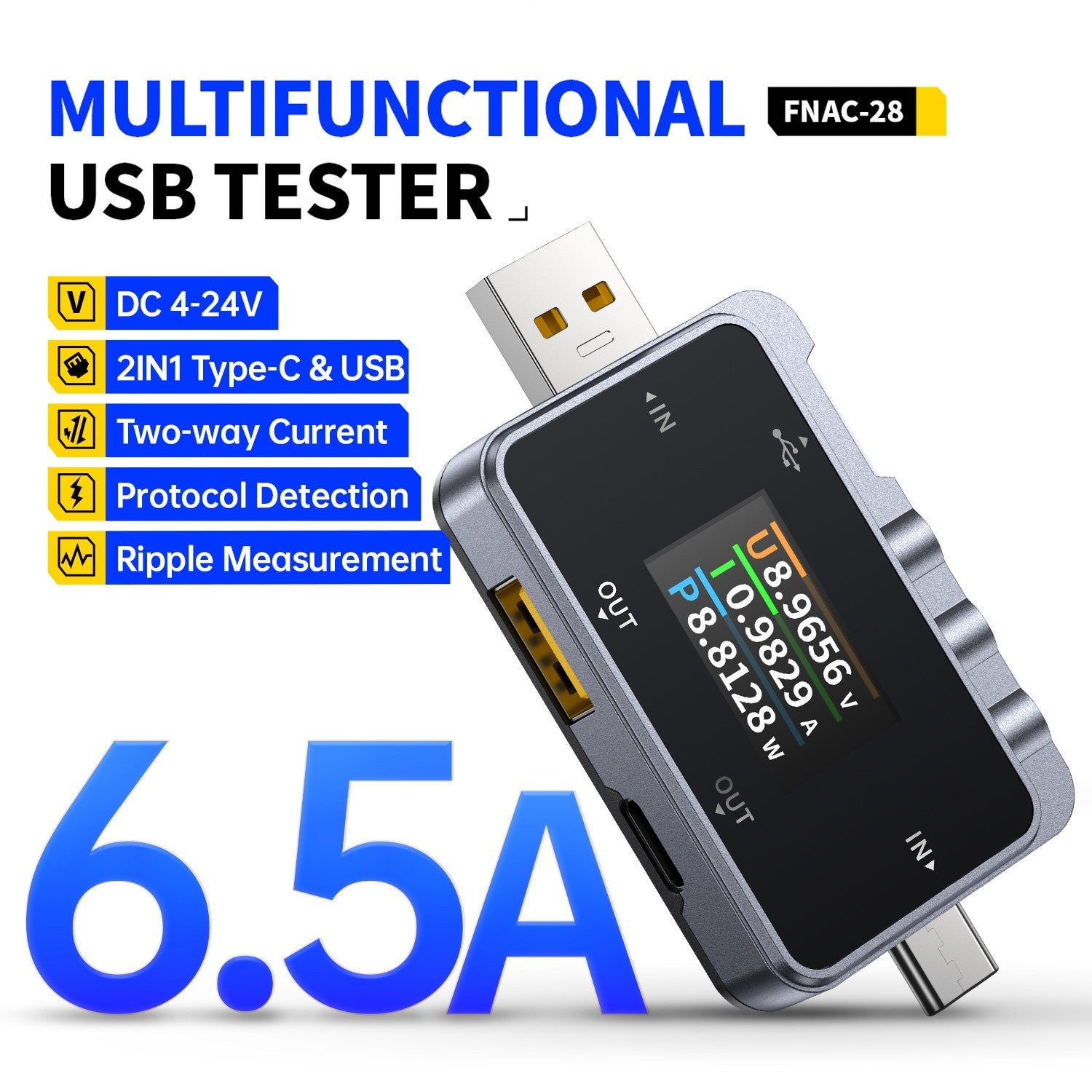

Il tester USB FNAC-28 è un misuratore di tensione e corrente USB multifunzionale, oltre a essere un dispositivo di attivazione per la ricarica rapida per terminali di comunicazione mobile.
Caratteristiche

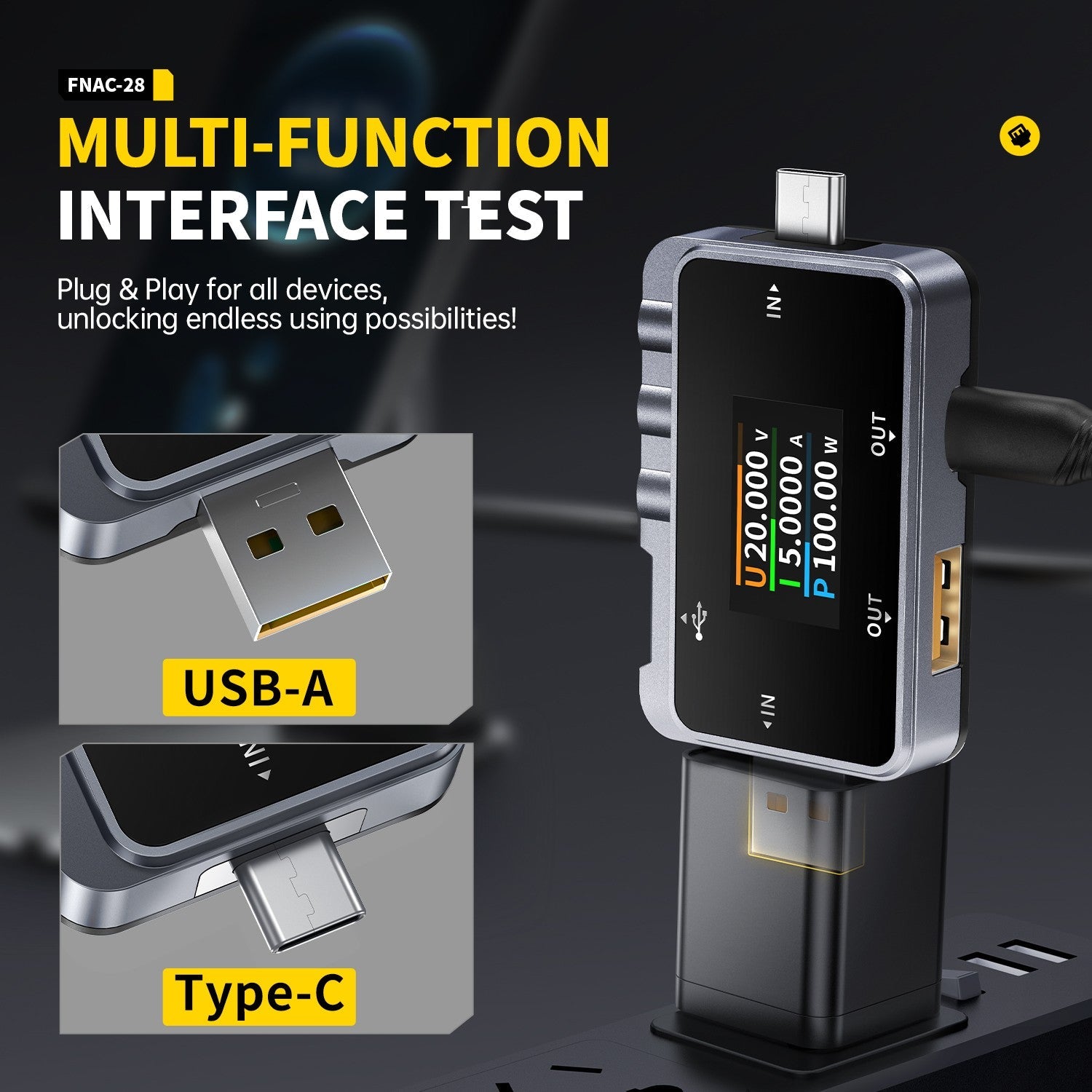

- Dispone di un display TFT LCD a colori e ad angolo di visione ultra ampio e integra più interfacce, tra cui connettori USB-A e Type-C maschili e femminili, garantendo una vasta compatibilità.
- Utilizzando un chip ADC esterno a 16 bit, offre un'alta precisione di misurazione.
- Questo dispositivo può misurare l'alimentazione o il consumo delle interfacce USB, dei caricabatterie per telefoni, delle chiavette USB e di altri prodotti.

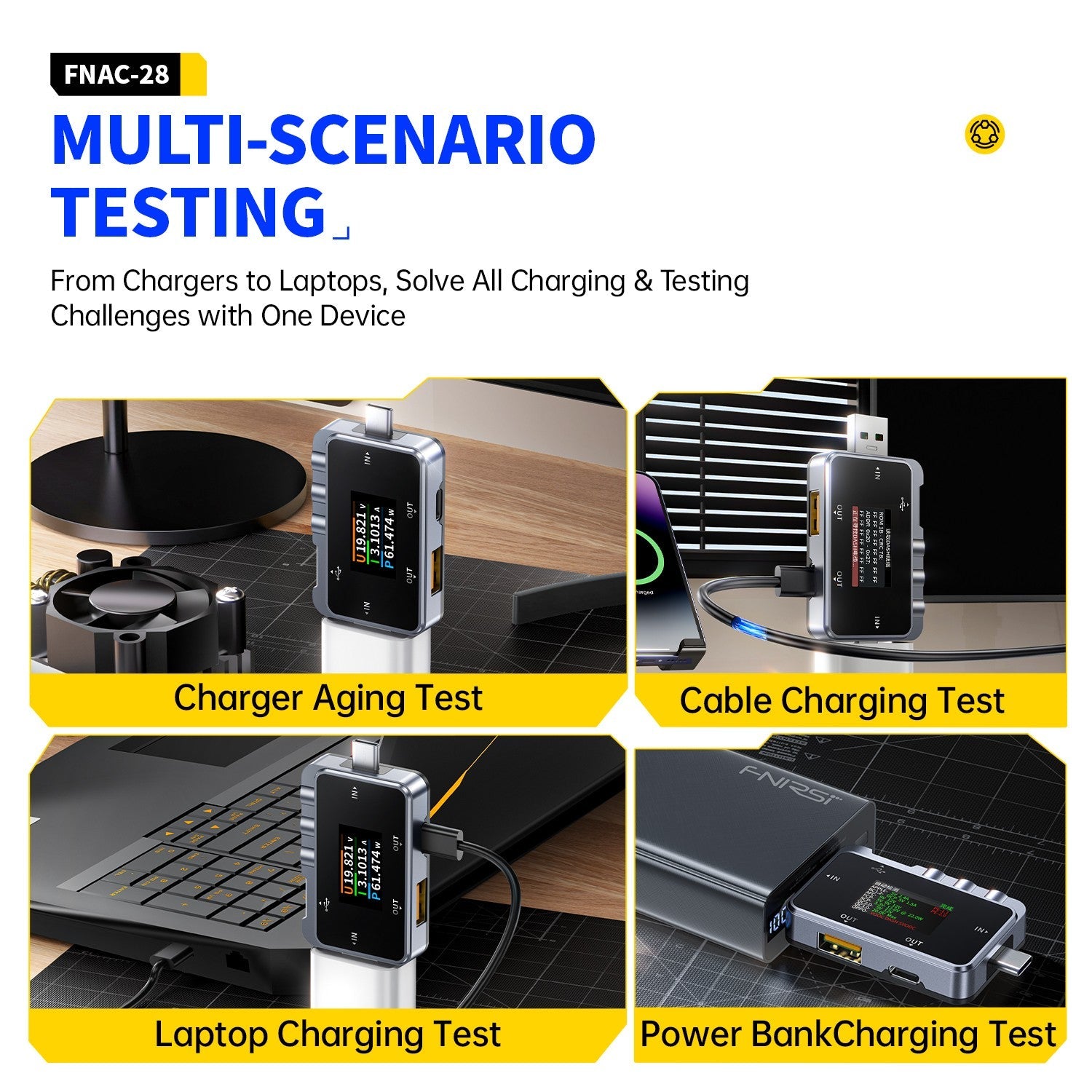

- Può anche misurare la potenza di ricarica del telefono, le condizioni di ingresso e uscita delle power bank e eseguire test del protocollo di ricarica rapida per i caricabatterie.
Specifiche
Marca
FNIRSI
modello
FNAC-28
Schermo
Schermo a colori da 1,06 pollici
Tensione monitorata
4~24V
Corrente monitorata
0~6,5A
Potenza monitorata
Da 0 a 156 W
Rilevamento del protocollo
① QC2.0: 5V/9V/12V/20V
② QC3.0: 3,4-20 V
③ Ingresso alimentazione: 9 V/12 V/20 V
④ Tensione di alimentazione: 5,5-6,0 V
⑤ Controllo di carica: 9 V/12 V
⑥VOOC/DEFORMAZIONE: 20V
⑦ SVOOC 1.0: Supporto
⑧ SVOOC 2.0: Supporto
② QC3.0: 3,4-20 V
③ Ingresso alimentazione: 9 V/12 V/20 V
④ Tensione di alimentazione: 5,5-6,0 V
⑤ Controllo di carica: 9 V/12 V
⑥VOOC/DEFORMAZIONE: 20V
⑦ SVOOC 1.0: Supporto
⑧ SVOOC 2.0: Supporto
Resistenza del cavo
Supporto
Rileva cavo DASH
Supporto
Cavo DASH morbido
Supporto
Mela morbida 2.4A
Supporto
Regolazione della luminosità
Supporto
Impostazione del Tempo di Attesa
Supporto
Simbolo della temperatura
Interruttore ℃ e ℉
Lingua
Cinese e inglese
Aggiornamento del firmware
Supporto
Dimensioni
Dimensioni: 73×36×12mm
Peso
21g
Utilizzo dell'Ambiente e Precauzioni
Il dispositivo deve essere conservato in una custodia morbida e l'ambiente operativo deve essere a una temperatura di -5~40℃, e l'umidità relativa non deve superare l'80%.
Il dispositivo deve essere conservato in un luogo pulito e asciutto per evitare umidità, muffa, pressione eccessiva, danni meccanici, umidità e luce solare diretta.
Evitare di utilizzare sotto la pioggia o la nebbia, evitare di far cadere o urtare.
Quando lo schermo LCD non si accende, indica che la tensione è troppo bassa e deve essere ricaricato in tempo.
