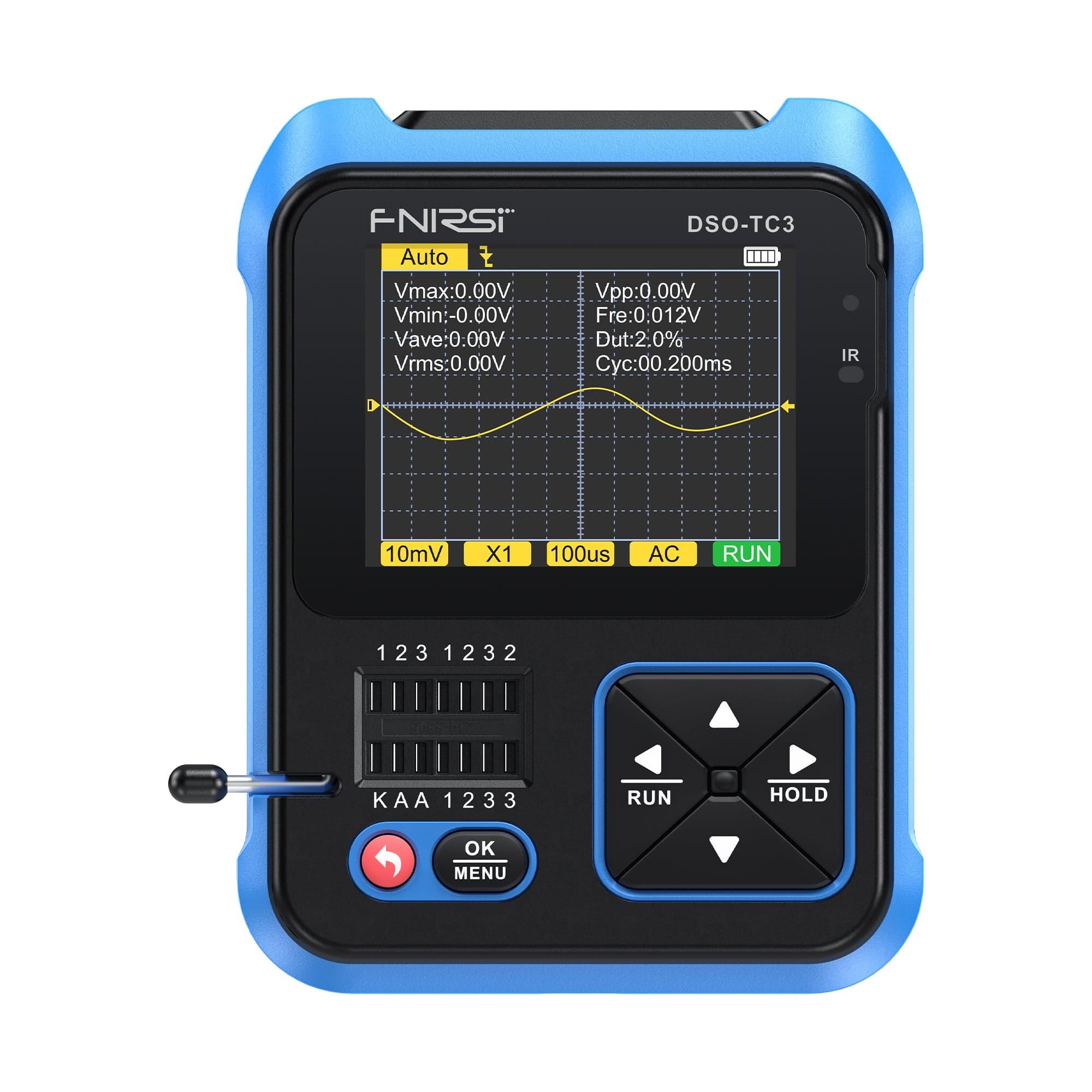

✦ FNIRSI DSO-TC3 integra ingeniosamente osciloscopio digital, probador de componentes electrónicos, generador de señales funcionales y otras funciones en uno. Equipado con pantalla TFT de 2.4 pulgadas. Batería de litio recargable incorporada.
✦ Osciloscopio portátil DSO-TC3, tasa de muestreo de 10 MS/s, ancho de banda de 500 kHz. Puede usarse libremente tanto para señales analógicas periódicas como para señales digitales aperiódicas. Equipado con AUTO de una tecla, la forma de onda medida puede mostrarse sin ajustes complicados.
✦ El probador de transistores DSO-TC3 puede identificar y medir varios transistores, incluyendo transistores NPN y PNP, transistores de efecto campo de canal N y canal P, etc. Detección automática de la definición de pines. Análisis automático del código infrarrojo del protocolo NEC.
✦ El probador de transistores DSO-TC3 es adecuado para el emparejamiento de transistores, identificación de montaje superficial mixto y selección preliminar de componentes en pequeños lotes. El modo "Mos Test" puede probar varios tipos de transistores y medir capacitancia, resistencia, etc.
✦ Otros modos funcionales: Incluye prueba de continuidad de circuito, medición de voltaje de entrada de 0-40 V, salida PWM, medición de diodo regulado de 0-32 V, medición del sensor de temperatura DS18B20, medición del sensor de temperatura y humedad DHT11.
✦ Seis formas de onda: seno, cuadrada, pulso, triángulo, rampa y DC.
FNIRSI DSO-TC3 combina un instrumento de medición electrónica digital, probador de componentes electrónicos, generador de señales, prueba de continuidad, prueba de voltaje, medición de temperatura y humedad, decodificación infrarroja y otras funciones integradas hábilmente. Está equipado con una pantalla TFT a color de 2.4 pulgadas, batería de litio recargable incorporada, que ofrece a los usuarios funciones más potentes y prácticas con buena portabilidad.
FNIRSI DSO-TC3 es una versión mejorada del DSO-TC2. Sobre la base del DSO-TC2, ha mejorado la detección de ESR de capacitancia, la salida del generador de señales funcional, el ancho de banda y la tasa de muestreo del instrumento de medición electrónica, el aumento del rango de detección de voltaje de entrada y diodos, entre otros. La mejora en el rendimiento y la función del DSO-TC3 hace que el dispositivo sea más estable y preciso en el proceso de detección.
Características
- Integración 3 EN 1: osciloscopio de almacenamiento digital, probador de componentes, generador de señales para principiantes, aficionados.
- Osciloscopio portátil Fnirsi: Rendimiento: muestreo de 10MS/s, ancho de banda de 500kHz.
- Pantalla TFT grande: Visualización clara.
- Batería recargable: Comodidad portátil.
- Funciones de disparo: Único, Normal, Automático.
- Prueba de transistores: NPN, PNP, FET, diodos, probador de transistores en circuito, más.
- Análisis de componentes: Definición de pines, protocolo NEC.
- Modo de prueba MOS: Identifica varios tipos de transistores.
- Otros modos: Continuidad, voltaje, PWM, sensores de temperatura.
- Generador de formas de onda: Seno, cuadrada, pulso, triángulo, rampa, DC.
Parámetros básicos
- Pantalla: Pantalla TFT a color de 2.4 pulgadas, retroiluminación LED
- Voltaje de alimentación: Batería de litio recargable
- Especificaciones de carga: USB Tipo-C, +5V
- Volumen del producto: 79*103*31mm
- Especificaciones del soporte: Soporte plegable todo en uno
Especificación
Osciloscopio digital:
Tasa de muestreo en tiempo real
10MSa/s
Ancho de banda analógico
500KHz
Resistencia de entrada
1MΩ
Método de acoplamiento
AC/DC
Rango de voltaje de prueba
400V
Sensibilidad vertical (x1)
10mV-10V
Rango base de tiempo horizontal
1us-10s
Modo de disparo
Auto / Normal / Único
Tipo de disparo
Borde de subida / Borde de bajada
Congelar forma de onda
Sí
Medición automática
Sí
Generador de señal de función:
Onda senoidal
1-100KHz/0-3.3V/50%
Onda cuadrada
1-100KHz/3.3V/50%
Onda de pulso
1-100KHz/3.3V/0-100%
Onda triangular
1-100KHz/0-3.3V/50%
Rampa
1-100KHz/0-3.3V/0-100%
CC
0-3.3V
Probador de transistores y herramientas:
Tríodos
β es mayor que 10 y menor que 600
Diodos
Caída de voltaje directo <4.5V
Diodo regulado
0.01~4.5V (área de prueba 1-2-3)
0.01~32V (área de prueba K-A-A)
0.01~32V (área de prueba K-A-A)
MOSFET
JFET，IGBT，MOSFET
SCRs
TRIAC
TRIAC
Voltaje de encendido <5V, corriente de disparo de puerta <6mA
Condensador
25pF~100mF
Resistencia
0.01Ω~50MΩ
Inductor
10uH~1000mH
Batería
0.1~4.5V
Voltaje de entrada
0~40V
DS18B20
0-85℃
DHT1
0-60℃/5-95%
Decodificación de control remoto infrarrojo
Código infrarrojo del protocolo NEC
NOTA:
①Ices, Iceo, Uf solo se muestran cuando son válidos.
② La capacitancia de unión y la corriente de fuga inversa solo se muestran cuando son válidas.
③El voltaje de encendido o apagado del FET debe ser menor a 5V.
④ Se muestra solo cuando hay una protección de diodo.
⑤Vloss solo se muestra cuando es válido.
⑥Componentes de dos patas y medir la inductancia cuando la resistencia es menor a 2.1kΩ.
Uso del Entorno y Precauciones
El dispositivo debe almacenarse en una funda blanda, y el entorno de operación debe estar a una temperatura de -5~40℃, y la humedad relativa no debe exceder el 80%.
El dispositivo debe almacenarse en un lugar limpio y seco para evitar la humedad, el moho, la presión excesiva, daños mecánicos, la humedad y la luz solar directa.
Evite usarlo en la lluvia o en la niebla, evite dejarlo caer o golpearlo.
Cuando la pantalla del LCD no se enciende, indica que el voltaje es demasiado bajo y necesita ser cargada a tiempo.
