Aspectos Destacados
✦ Modo Osciloscopio: Osciloscopio de mano de doble canal con ancho de banda de 10 MHz, tasa de muestreo de 50 MSa/s, profundidad de registro de 32 kb, medición automática, voltaje máximo de 400 V, sensibilidad vertical de 200 mv/div-10 v/div, y almacenamiento/exportación de formas de onda.
✦ Modo Multímetro: 4 dígitos 10,000 cuentas. Voltaje AC: 0-750 V, Voltaje DC: 0-999.9 V, Corriente DC/AC: 0-9.999 A, Resistencia: 0-99.99 MΩ, Capacitancia: 0-99.99 mF, Medición de continuidad. Medidor multifunción para profesionales, escuelas y aficionados.
✦ Generador de Señal: La frecuencia máxima de salida de la forma de onda puede alcanzar 2 MHz con un paso de 1 Hz, y puede emitir siete formas de onda incluyendo seno, cuadrada, triangular, completa, media, ruido y DC.
✦ Función de Guardado: Guardado con un clic, función de filtrado. Puede subir la imagen guardada conectándose a la PC vía Type-C. Puede comparar fácilmente las formas de onda mostrando la forma de onda de referencia y la forma de onda medida en la misma pantalla.
✦ Diseño Excelente: El osciloscopio adopta arquitectura de hardware FPGA + MCU + ADC, módulo de protección de alto voltaje incorporado, pantalla LCD de 2.8 pulgadas, batería de ion de litio incorporada de 3000mAh, tiempo de espera de hasta 6H, interfaz Type-C que soporta carga de 5V/1A.
El FNIRSI-2C23T es un osciloscopio digital versátil 3 en 1 de doble canal diseñado para trabajos de mantenimiento y desarrollo. Combina un osciloscopio, multímetro y generador de señales en un solo dispositivo. El osciloscopio cuenta con arquitectura FPGA+MCU+ADC, tasa de muestreo de 50 MS/s, ancho de banda de 10 MHz y protección de alto voltaje, soportando mediciones de voltaje pico de hasta ±400V. Permite guardar y analizar capturas de pantalla de formas de onda.
El multímetro ofrece mediciones RMS verdaderas de 4 dígitos y 10,000 puntos para voltaje AC/DC, corriente, resistencia, capacitancia, diodo y continuidad. El generador de señales DDS incorporado emite 7 tipos de señales, con frecuencia ajustable (hasta 2 MHz), amplitud y ciclo de trabajo.
El dispositivo cuenta con una pantalla LCD de alta definición de 2.8" (resolución 320x240) y una batería recargable de 3000mAh con hasta 6 horas de tiempo en espera, ofreciendo un tamaño compacto y portabilidad para una amplia gama de usuarios, incluidos profesionales, estudiantes y aficionados.
Parámetros del dispositivo
Marca
FNIRSI
Modelo
2C23T
Pantalla
Pantalla a color HD de 2.8 pulgadas
Relación de resolución
320*240
Especificaciones de carga
TYPE-C (5V/1A)
Batería
Batería de litio de 3000mAh
Funciones de soporte
Osciloscopio, generador de señales, multímetro
Idioma
Inglés
Tiempo en espera
6h (máximo teórico de laboratorio)
Volumen del producto
167*89*35mm
Peso
300g
Parámetro del osciloscopio
Canal
Canal dual
Tasa de muestreo
50M
Ancho de banda analógico
10M (canal dual independiente 10M)
Profundidad de almacenamiento
32kb
Impedancia
1MΩ
Rango de base de tiempo
50ns-10s
Sensibilidad vertical
20mV/div - 10V/div (X1)
Voltaje máximo medido
±400V
Modo de disparo
AUTO / Normal / Single
Tipo de disparo
Borde de subida, borde de bajada
Modo de visualización
YT/Scroll
Método de acoplamiento
AC/DC
Guardar captura de pantalla de la forma de onda
Sí
Exportar imágenes de forma de onda
Sí
Parámetro del multímetro
Voltaje DC
Rango: 9.999V / 99.99V / 999.9V
Precisión: ±(0.5%+3)
Precisión: ±(0.5%+3)
Voltaje AC
Rango: 9.999V / 99.99V / 750.0V
Precisión: ±(1%+3)
Precisión: ±(1%+3)
Corriente DC
Rango: 9999μA / 99.99mA / 999.9mA / 9.999A
Precisión: ±(1.2%+3)
Precisión: ±(1.2%+3)
Corriente AC
Rango: 9999μA / 99.99mA / 999.9mA / 9.999A
Precisión: ±(1.5%+3)
Precisión: ±(1.5%+3)
Resistencia
① Rango: 9.999MΩ / 999.9KΩ / 99.99KΩ / 9.999KΩ / 999.9Ω
Precisión: ±(0.5%+3)
② Rango: 99.99MΩ
Precisión: ±(1.5%+3)
Capacitancia
① Rango: 999.9μF / 99.99μF / 9.999μF / 999.9nF / 99.99nF / 9.999nF
Precisión: ±(2.0%+5)
② Rango: 9.99mF / 99.99mF
Precisión: ±(5.0%+20)
Temperatura
Rango: (-55~1300°C) / (-67~2372°F)
Precisión: ±(2.5%+5)
Precisión: ±(2.5%+5)
Diodo
Sí
Prueba de continuidad
Sí
Detección de línea viva
Sí
Parámetro del generador de señales
Canal
¡Canal único!
Frecuencia
1Hz-2MHz
Amplitud
0.1-3.3V
Forma de onda de salida
Onda senoidal, onda cuadrada, onda triangular, onda completa, onda media, onda de ruido, salida DC
Ciclo de trabajo
0-100%
Más detalles del producto
Paquete estándar:
1. Osciloscopio digital 2C23T x1
2. Sonda P6100 x1
3. Sonda con pinza cocodrilo x1
4. Sonda para multímetro x1
5. Cable de carga x1
6. Manual de usuario x1
7. Caja de embalaje x1
1. Osciloscopio digital 2C23T x1
2. Sonda P6100 x1
3. Sonda con pinza cocodrilo x1
4. Sonda para multímetro x1
5. Cable de carga x1
6. Manual de usuario x1
7. Caja de embalaje x1

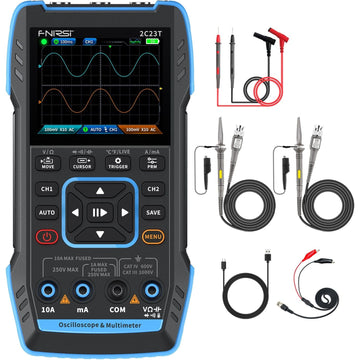

Paquete completo:
1. Osciloscopio digital 2C23T x1
2. Sonda P6100 x2
3. Sonda con pinza cocodrilo x1
4. Sonda para multímetro x1
5. Cable de carga x1
6. Manual de usuario x1
7. Caja de embalaje x1
1. Osciloscopio digital 2C23T x1
2. Sonda P6100 x2
3. Sonda con pinza cocodrilo x1
4. Sonda para multímetro x1
5. Cable de carga x1
6. Manual de usuario x1
7. Caja de embalaje x1
Uso del Entorno y Precauciones
El dispositivo debe almacenarse en una funda blanda, y el entorno de operación debe estar a una temperatura de -5~40℃, y la humedad relativa no debe exceder el 80%.
El dispositivo debe almacenarse en un lugar limpio y seco para evitar la humedad, el moho, la presión excesiva, daños mecánicos, la humedad y la luz solar directa.
Evite usarlo en la lluvia o en la niebla, evite dejarlo caer o golpearlo.
Cuando la pantalla del LCD no se enciende, indica que el voltaje es demasiado bajo y necesita ser cargada a tiempo.
