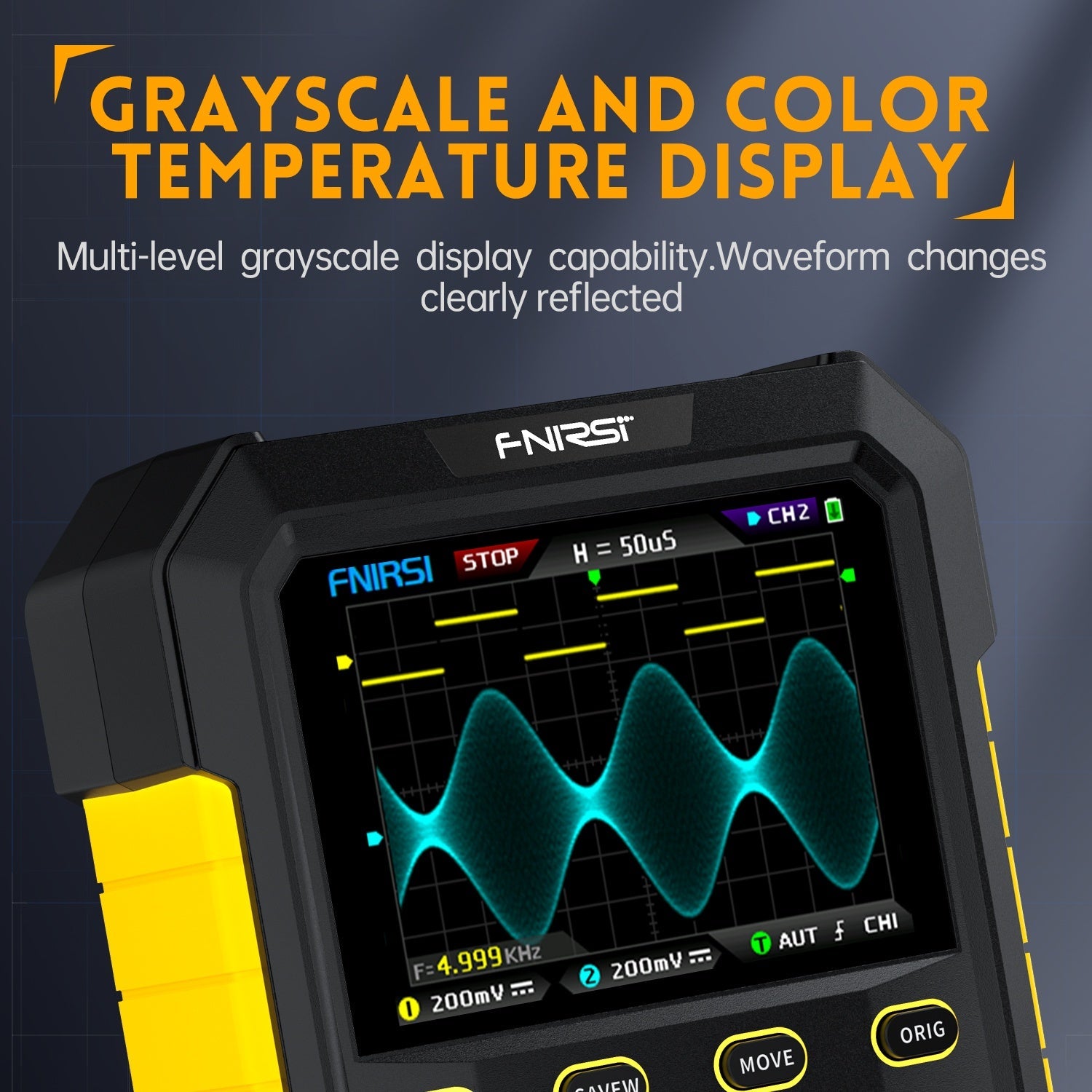

✦ Osciloscopio de fósforo digital: El DPOX180H minimiza el ruido y la distorsión de la forma de onda con tecnología avanzada de fósforo digital. La pantalla de temperatura de color mejora la claridad de la señal, mostrando la distribución de la señal y los tiempos de subida/bajada. El modo X-Y permite una fácil comparación de amplitud, frecuencia y fase entre dos señales.
✦ Diseñado profesionalmente: Cuenta con un osciloscopio portátil de 2 canales y un generador de señales DDS con ancho de banda de 180MHz y tasa de muestreo de 500MSa/s. Incluye un innovador sistema de disparo digital, medición con cursor, sensibilidad de 5mV, tasa de refresco de 50,000 wfm/s, pantalla IPS de 2.8 pulgadas, batería incorporada de 4.2V/3000mAh, apagado automático y protección contra alto voltaje.
✦ Características únicas e innovadoras: Ofrece un límite automático de ancho de banda ajustable que se adapta al rango de base de tiempo, filtrando el ruido para un análisis de señal más claro. Su rechazo adaptativo de alta frecuencia suprime componentes de alta frecuencia, asegurando un disparo estable incluso con señales de ruido grandes.

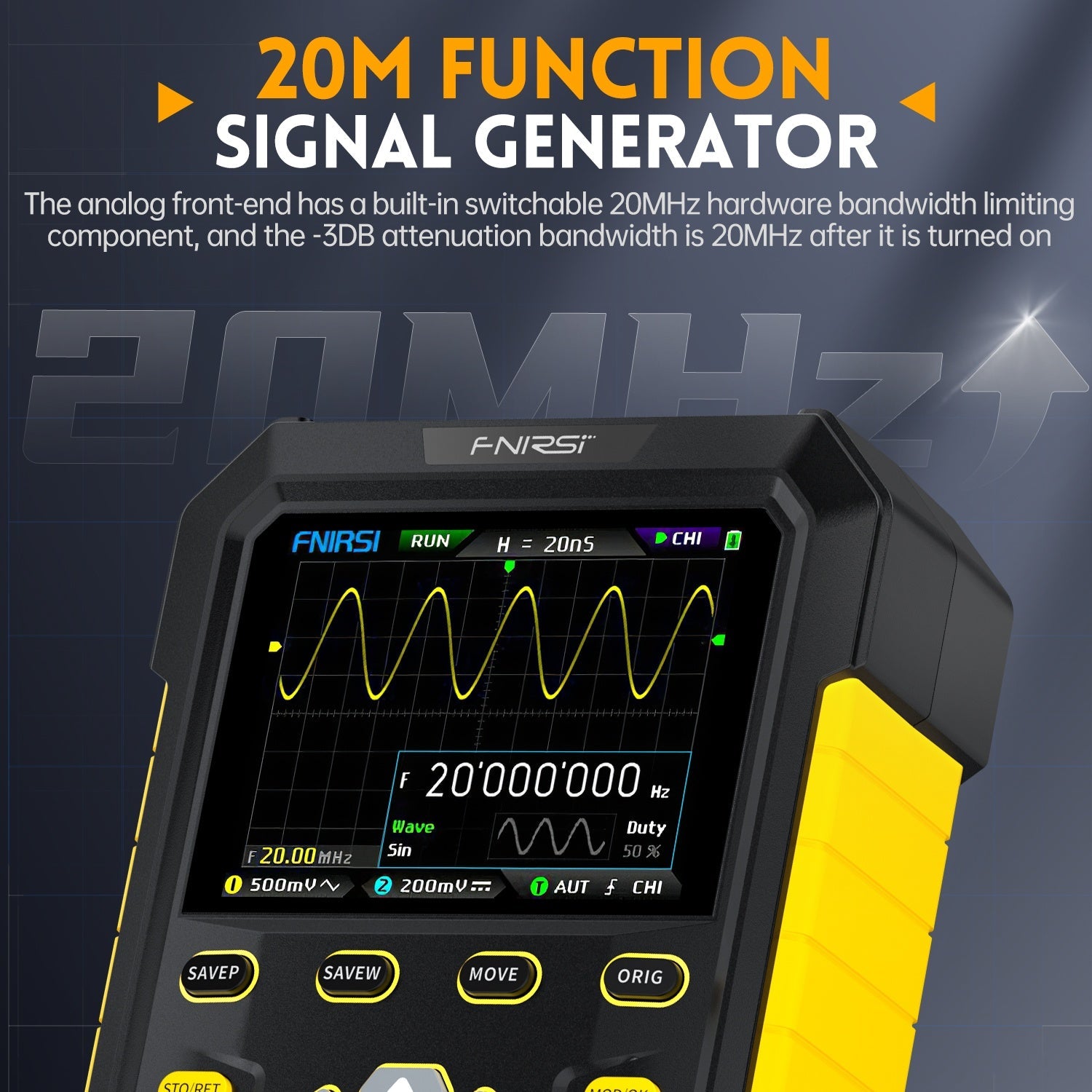

✦ Generador de señales funcional: Cuenta con un generador de señales DDS de 20M con 14 formas de onda, amplitud de 1VPP, frecuencia de onda sinusoidal de 20MHz y 10MHz para otras formas de onda. Su tecnología de corte ofrece una salida de señal más precisa y realista que los generadores tradicionales.
✦ Medición fácil: Equipado con AUTO de un botón de alta eficiencia, disparo adaptativo al 25%, 50%, 75%, puede mostrar la forma de onda medida sin ajustes complicados. Pantalla de espectro FFT.
✦ Función de almacenamiento: Un clic para guardar captura de pantalla o forma de onda, con almacenamiento de datos propio, puede ver el archivo de captura guardado y los datos de la forma de onda. Los datos pueden exportarse mediante conexión USB a una computadora.

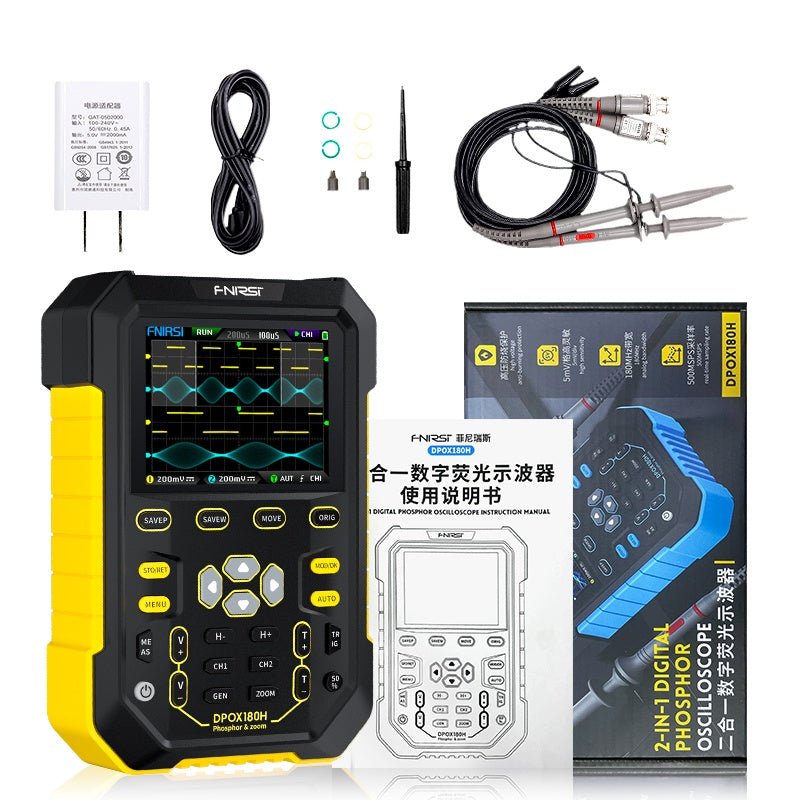

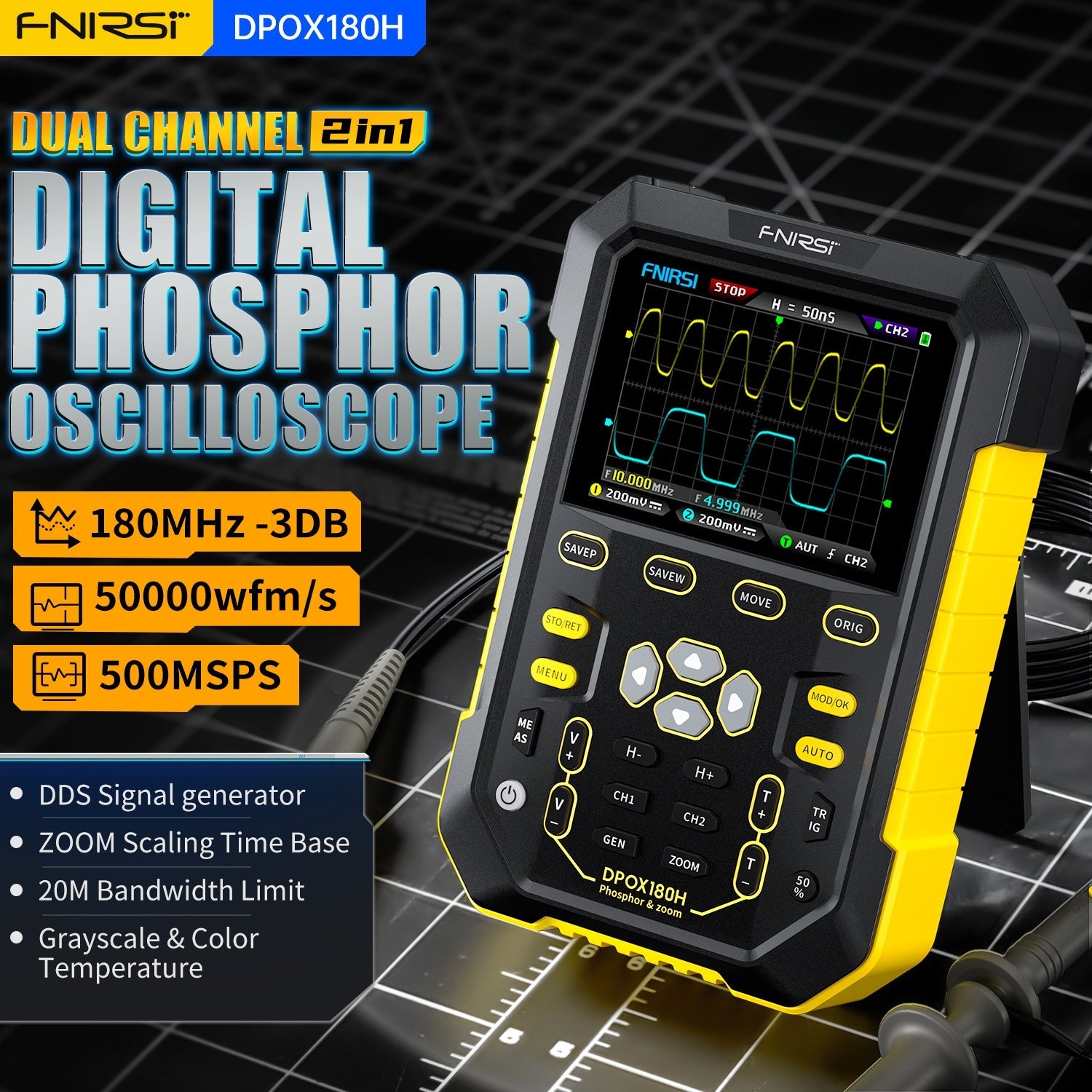

El DPOX180H es un osciloscopio de fósforo digital de doble canal portátil y rentable de FNIRSI, que combina un osciloscopio y un generador de señales. Cuenta con una tasa de muestreo en tiempo real de 500MSPS, ancho de banda de 180MHz y una pantalla IPS LCD de alto contraste de 2.8 pulgadas. Con una tasa de refresco de hasta 50,000 formas de onda por segundo, captura incluso anomalías raras de la señal. La base de tiempo ZOOM ayuda en el análisis de protocolos digitales, y con una sensibilidad de 5mV, puede medir señales pequeñas con precisión. Las características clave incluyen filtrado de ruido, un disparador digital de alta precisión con tres modos y un generador de señales DDS que soporta hasta 20MHz. Las funciones adicionales incluyen ajuste automático con un botón, almacenamiento de formas de onda para hasta 250 conjuntos, protección contra alto voltaje hasta 400V, exportación USB y carga rápida (5V/2A).
Características
- Osciloscopio de fósforo digital de 2 canales
- Osciloscopio portátil 2 en 1 + Generador de señales DDS
- Ancho de banda de 180Mhz Tasa de muestreo de 500MSa/s
- Profundidad de almacenamiento 120Kpts
- Voltaje máximo de medición ±400V
- Sensibilidad vertical de 200mv/div-10v/div
- Soporta almacenamiento y exportación de imágenes de forma de onda.
- Función de disparo: auto/normal/único
- Uso sin esfuerzo: auto con una tecla
- Operaciones Continuas: Guardado de Datos Mejorado
Especificaciones
Marca
FNIRSI
Modelo
DPOX180H
Número de Canales
2
Ancho de Banda Analógico
180MHz
Tasa Máxima de Captura de Forma de Onda
50000wfm/s
Tasa de Muestreo en Tiempo Real
500MSa/s
Tasa Máxima de Muestreo
500MSPS
Acoplamiento de Entrada
DC/AC
Tiempo de Subida
2.5nS
Profundidad de Almacenamiento
120Kpts
Nivel de Resistencia al Agua
IPX6
Impedancia de Entrada
1MΩ-18PF
Sensibilidad Vertical
5mV ~ 10V(1X)
Rango de Base de Tiempo
5nS ~ 50S
Precisión de CC
±2%
Precisión de Tiempo
±0.01%
Rango de Medición
40mV ~ 80V(1X)
Tecnología de Fósforo Digital
Soporte
Visualización de Temperatura de Color
Soporte
Base de Tiempo de Escalado de Zoom
Soporte
Limitación de Ancho de Banda de Hardware de 20M
Soporte
Limitación Automática de Ancho de Banda Ajustable
Soporte
Modo X-Y
Soporte
FFT
Soporte
Medición con cursor
Frecuencia / Período / Amplitud
Detección de disparo
Disparo digital
Modo de disparo
Automático / Único / Normal
Borde de disparo
Ascendente / Descendente
Modo de desplazamiento
Soporte
Almacenamiento de capturas de pantalla
90
Almacenamiento de formas de onda
250 grupos
Capturar señal
500
Medición de parámetros
12 tipos
Generador de señales
14 señales de función estándar
Ajuste automático
Soporte
Administrador de formas de onda
Soporte
Salida de forma de onda
Soporte
Protección contra quemaduras por alto voltaje
Soporte
Tamaño de pantalla
2.8 pulgadas
Resolución de pantalla
320x240 píxeles
Tecnología de pantalla
Vista completa IPS
Interfaz de expansión
Interfaz de transmisión USB
Apagado automático
5 minutos ~ 2 horas
Actualización de firmware
Soporte
Requisitos de carga
5V 2A
Capacidad de la batería
3000mAh
Tiempo en espera
3.5 horas con carga completa
Dimensiones
135x90x40mm
Uso del Entorno y Precauciones
El dispositivo debe almacenarse en una funda blanda, y el entorno de operación debe estar a una temperatura de -5~40℃, y la humedad relativa no debe exceder el 80%.
El dispositivo debe almacenarse en un lugar limpio y seco para evitar la humedad, el moho, la presión excesiva, daños mecánicos, la humedad y la luz solar directa.
Evite usarlo en la lluvia o en la niebla, evite dejarlo caer o golpearlo.
Cuando la pantalla del LCD no se enciende, indica que el voltaje es demasiado bajo y necesita ser cargada a tiempo.
