Destaques

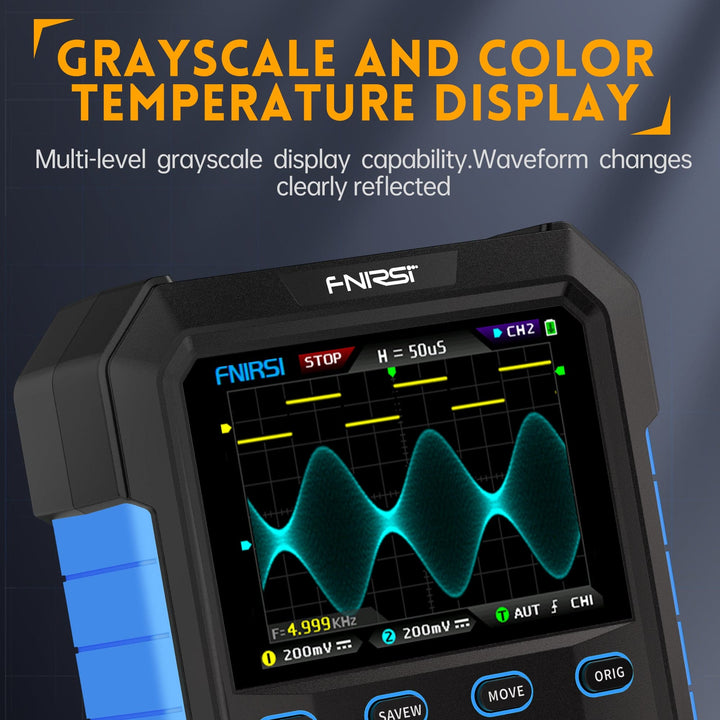

✦ Osciloscópio de Fósforo Digital: O DPOX180H minimiza o ruído e a distorção da forma de onda com tecnologia avançada de fósforo digital. O ecrã de temperatura de cor melhora a clareza do sinal, mostrando a distribuição do sinal e os tempos de subida/descida. O modo X-Y permite uma fácil comparação da amplitude, frequência e fase entre dois sinais.
✦ Projetado Profissionalmente: Inclui um osciloscópio portátil de 2 canais e gerador de sinais DDS com largura de banda de 180MHz e taxa de amostragem de 500MSa/s. Inclui um sistema inovador de disparo digital, medição por cursor, sensibilidade de 5mV, taxa de atualização de 50.000 wfm/s, ecrã IPS de 2,8 polegadas, bateria incorporada de 4,2V/3000mAh, desligamento automático e proteção contra alta tensão.
✦ Características Únicas e Inovadoras: Oferece um limite automático de largura de banda ajustável que se adapta ao intervalo da base de tempo, filtrando o ruído para uma análise de sinal mais clara. A sua rejeição adaptativa de alta frequência suprime componentes de alta frequência, garantindo disparo estável mesmo com sinais de ruído elevados.

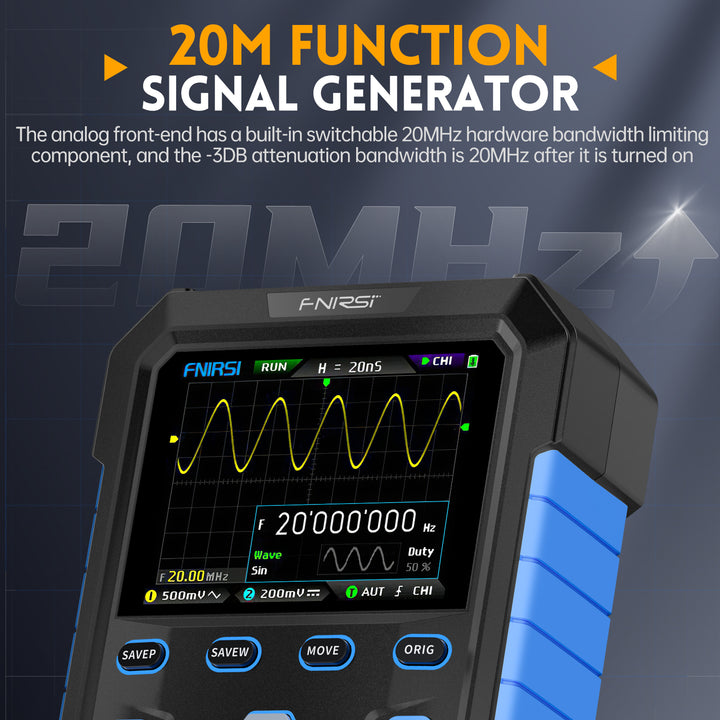

✦ Gerador de Sinais Funcional: Possui um gerador de sinais DDS de 20M com 14 formas de onda, amplitude de 1VPP, frequência de onda senoidal de 20MHz e 10MHz para outras formas de onda. A sua tecnologia de chopping oferece uma saída de sinal mais precisa e realista do que os geradores tradicionais.
✦ Medição Fácil: Equipado com AUTO de alta eficiência com um botão, disparo adaptativo de 25%, 50%, 75%, pode mostrar a forma de onda medida sem ajustes complicados. Exibição do espectro FFT.
✦ Função de Armazenamento: Um clique para guardar captura de ecrã ou forma de onda, com armazenamento de dados próprio, pode visualizar o ficheiro de captura de ecrã guardado e os dados da forma de onda. Os dados podem ser exportados via ligação USB para um computador.

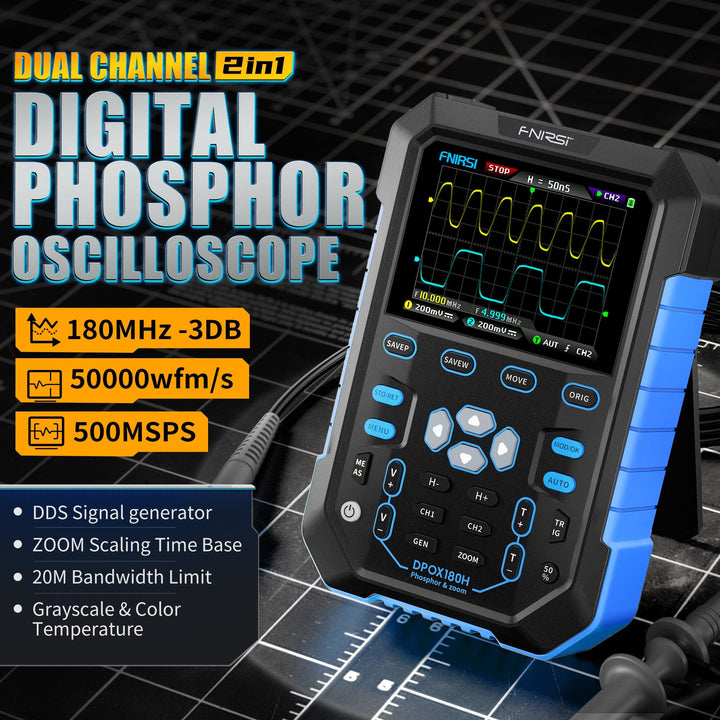

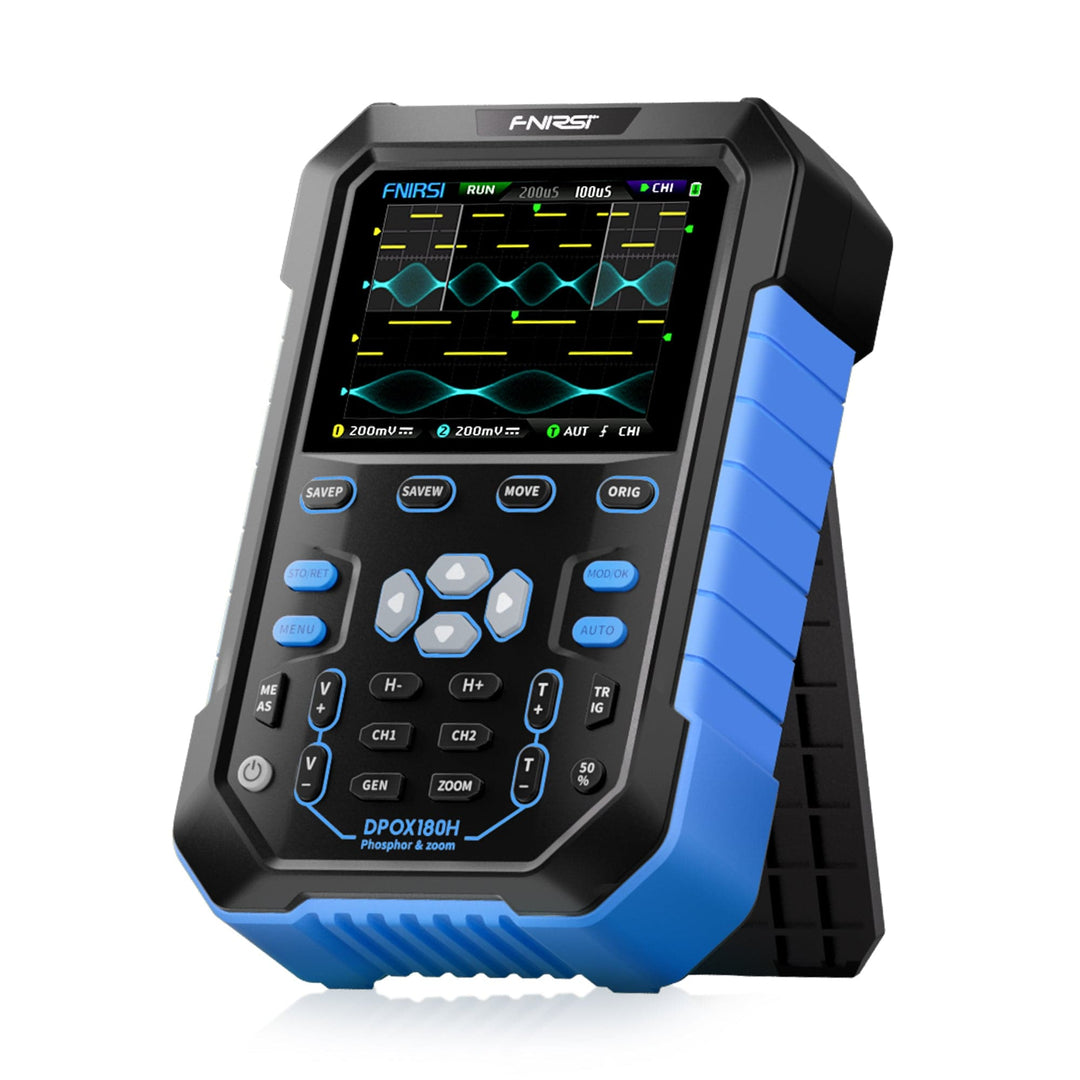

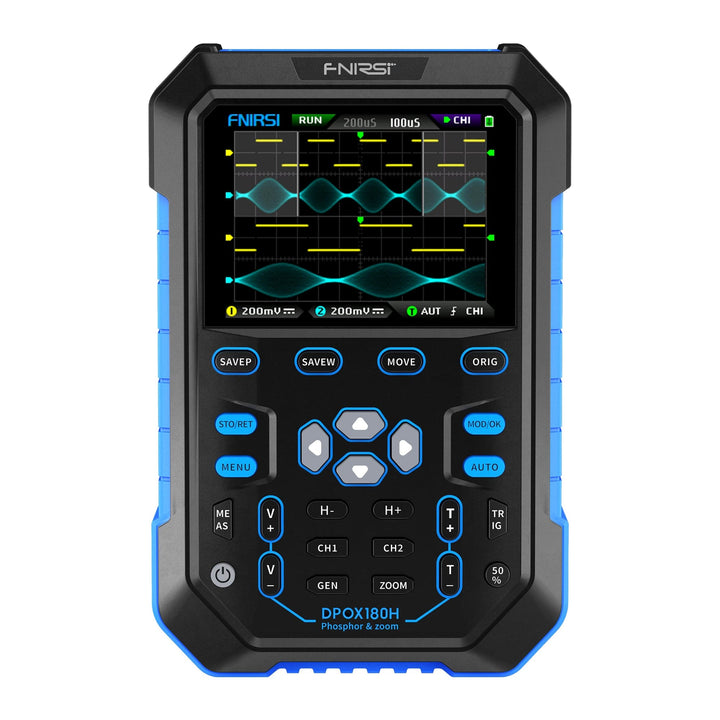

O DPOX180H é um osciloscópio de fósforo digital portátil de dois canais e custo eficaz da FNIRSI, que combina um osciloscópio e um gerador de sinal. Apresenta uma taxa de amostragem em tempo real de 500MSPS, largura de banda de 180MHz e um ecrã IPS LCD de alto contraste de 2,8 polegadas. Com uma taxa de atualização de até 50.000 formas de onda por segundo, captura até mesmo anomalias raras de sinal. A base de tempo ZOOM auxilia na análise de protocolos digitais e, com sensibilidade de 5mV, pode medir sinais pequenos com precisão. As principais características incluem filtragem de ruído, um disparo digital de alta precisão com três modos e um gerador de sinal DDS que suporta até 20MHz. Funções adicionais incluem ajuste automático com um botão, armazenamento de formas de onda para até 250 conjuntos, proteção contra alta tensão até 400V, exportação USB e carregamento rápido (5V/2A).
Características
- Osciloscópio de fósforo digital de 2 canais
- Osciloscópio portátil 2 em 1 + Gerador de Sinal DDS
- Largura de banda 180Mhz Taxa de amostragem 500MSa/s
- Profundidade de armazenamento 120Kpts
- Tensão máxima de medição ±400V
- Sensibilidade vertical 200mv/div-10v/div
- Suporta armazenamento e exportação de imagem de forma de onda.
- Função de disparo: auto/normal/single
- Uso sem esforço: uma tecla auto
- Operações Sem Interrupções: Salvamento de Dados Aprimorado
Especificações
Marca
FNIRSI
Modelo
DPOX180H
Número de Canais
2
Largura de Banda Analógica
180MHz
Taxa Máxima de Captura de Forma de Onda
50000wfm/s
Taxa de Amostragem em Tempo Real
500MSa/s
Taxa Máxima de Amostragem
500MSPS
Acoplamento de Entrada
DC/AC
Tempo de Subida
2.5nS
Profundidade de Armazenamento
120Kpts
Nível de Resistência à Água
IPX6
Impedância de Entrada
1MΩ-18PF
Sensibilidade Vertical
5mV ~ 10V(1X)
Intervalo da Base de Tempo
5nS ~ 50S
Precisão DC
±2%
Precisão de Tempo
±0,01%
Intervalo de Medição
40mV ~ 80V(1X)
Tecnologia de Fósforo Digital
Suporte
Exibição de Temperatura de Cor
Suporte

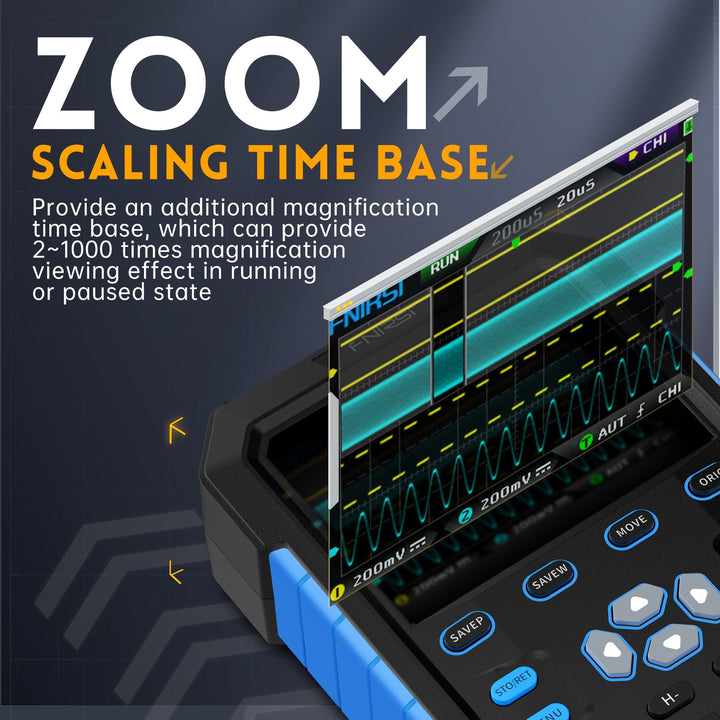

Base de Tempo de Escala de Zoom
Suporte
Limitação de Largura de Banda de Hardware de 20M
Suporte
Limitação Automática de Largura de Banda Ajustável
Suporte
Modo X-Y
Suporte
FFT
Suporte
Medição por Cursor
Frequência / Período / Amplitude
Detecção de Trigger
Trigger Digital
Modo de Trigger
Auto / Único / Normal
Borda de Trigger
Subida / Descida
Modo Rolagem
Suporte
Armazenamento de Capturas de Ecrã
90
Armazenamento de Formas de Onda
250 Grupos
Captura de Sinal
500
Medição de Parâmetros
12 Tipos
Gerador de Sinais
14 Sinais de Função Standard
Ajuste Automático
Suporte
Gestor de Formas de Onda
Suporte
Saída de Forma de Onda
Suporte
Proteção contra Queima de Alta Tensão
Suporte
Tamanho do Ecrã
2,8 Polegadas
Resolução do Ecrã
320x240 Pixels
Tecnologia de Ecrã
IPS Full View
Interface de Expansão
Interface de Transmissão USB
Desligamento Automático
5 minutos ~ 2 horas
Atualização de Firmware
Suporte
Requisitos de Carregamento
5V 2A

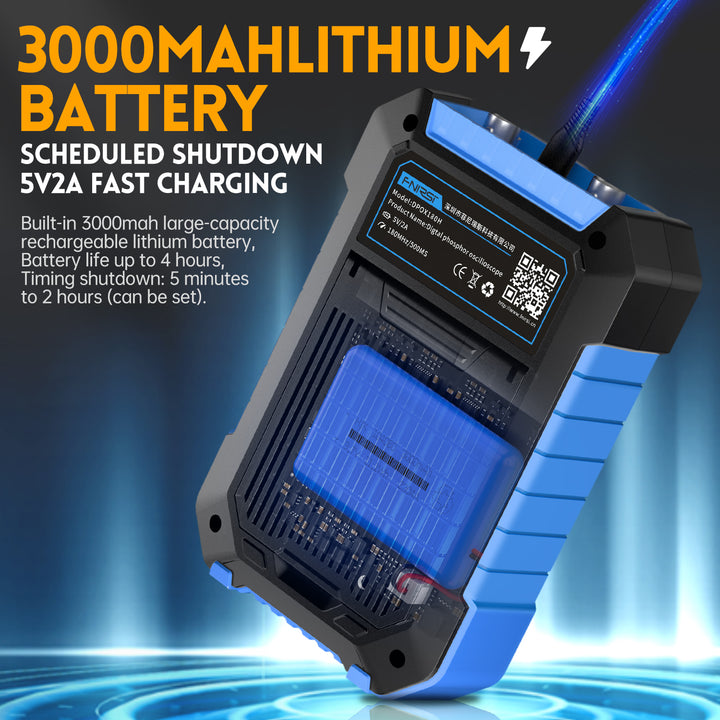

Capacidade da Bateria
3000mAh
Tempo de Espera
3,5 Horas com Carga Completa
Dimensões
135x90x40mm
Utilização, Ambiente e Precauções
O dispositivo deve ser guardado numa bolsa macia, e o ambiente de funcionamento deve estar a uma temperatura de -5~40℃, com uma humidade relativa que não exceda os 80%.
O dispositivo deve ser armazenado num local limpo e seco para evitar humidade, bolor, pressão excessiva, danos mecânicos, humidade e luz solar direta.
Evite usar na chuva ou nevoeiro, evite quedas ou choques.
Quando o ecrã do LCD não se ilumina, indica que a voltagem está demasiado baixa e é necessário carregar a tempo.
